Ηχεία για... τροχόσπιτο!

[PeterMeni]

Με τον Δημήτρη γνωρίζομαι σχεδόν 30 χρόνια. Στο διάστημα αυτό, τού έχω φτιάξει τουλάχιστον πέντε ζευγάρια ηχεία, συν ένα μεγάλο ηχοσύστημα αυτοκινήτου.
Με του που βγήκε στην σύνταξη αγόρασε ένα τροχόσπιτο, για να το κάνει εξοχικό. Μου ζήτησε λοιπόν ένα ζευγάρι ηχεία γιαυτό.

Τα ζητούμενα ήταν τα εξής:
Μικρά σε μέγεθος, γιατί ως γνωστών ο χώρος των τροχόσπιτων είναι περιορισμένος.
Τριγωνικές καμπίνες για να τοποθετούνται εύκολα στις γωνίες.
Χρώμα γκρι με πινελιές ξύλου, ώστε να ταιριάζουν στο εσωτερικό του τροχόσπιτου.
Αντίσταση 4 Ωμ (και εύκολα, το πρόσθεσα εγώ, φορτία) καθότι θα τα οδηγεί ένα ραδιο-CD αυτοκινήτου.
Απλή κατασκευή για να κρατηθεί το κόστος χαμηλά.

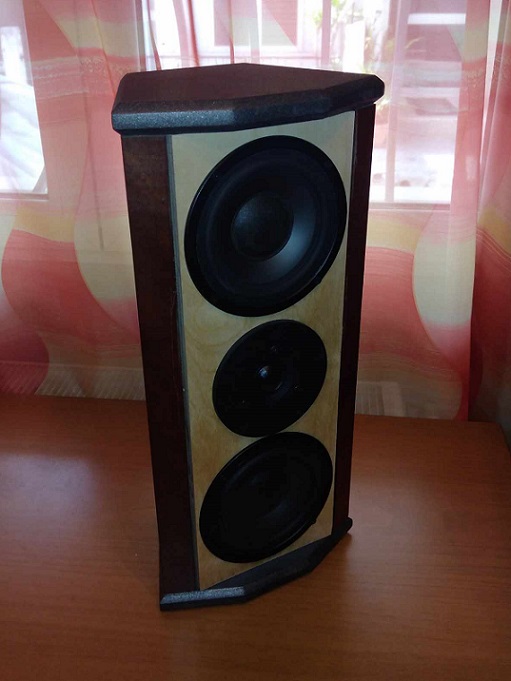

Με βάση τα παραπάνω κατασκευάστηκαν αυτά τα ηχεία:



[JOHN MARKOU]



[PeterMeni]

Η ταυτότητα των ηχείων...
Ύψος 44 cm, μέγιστο πλάτος 21 και βάθος 14 cm. Βάρος 4,8 κιλά έκαστο.
Κλειστή καμπίνα με ηχο-απορρόφηση από πετροβάμβακα.
Σχεδίαση Dappolito με δύο midwoofer 4 inch και ένα tweeter 1 inch.
Ευαισθησία 86,8 db με απόκριση 80 Hz-20 KHz.
Ελάχιστη αντίσταση 4,2 Ωμ.
Crossover 1ης τάξης με ένα πηνίο στα midwoofer και έναν πυκνωτή στο tweeter μόνο.
<<Σημείο διαχωρισμού>> (crossover point) τους 3,4 KHz.



[PeterMeni]

Μέρος της καμπίνας φτιάχτηκε στην αυλή του εργαστηρίου μου.
Εδώ φαίνονται οι προσόψεις, από ξύλο σημύδας 2 cm, με ανοιγμένες τις οπές των tweeters:



[PeterMeni]

Η πλάτη του ηχείου...
Τα δύο μαύρα σημαδάκια που φαίνονται είναι επειδή είχα τοποθετήσει μεταλλικές φωλιές με βόλτες.
Αυτό για να μπορούν να βιδωθούν τα ηχεία σε βάσεις τοίχου.
Στην πορεία άλλαξε ο τρόπος τοποθέτησης τους και οι τρύπες κλείστηκαν.



[PeterMeni]

Και δύο τελευταίες φωτογραφίες της κατασκευής με διαφορετικές γωνίες.



[PeterMeni]

Και η απόκριση συχνότητας των ηχείων. Για τα δεδομένα χρόνου, κόστους, απλότητας και την χρήση τους είναι παραπάνω από ικανοποιητική.



[toulou]

Πέτρο, κάτω από ποιές συνθήκες / χρονικό παράθυρο υπολοίπων , μετρήθηκαν οι χαμηλές ;



[PeterMeni]

Πέτρο, κάτω από ποιές συνθήκες / χρονικό παράθυρο υπολοίπων , μετρήθηκαν οι χαμηλές ;

Επειδή είναι μικρό ηχείο και βολικό το τοποθέτησα σε βάση 1,2 μέτρα, με ταβάνι 3,2 μέτρα και μακρυά από όρια. Απόσταση μικροφώνου ένα μέτρο.
