Fullrange speaker Axis AX-8HR

[SOCO]

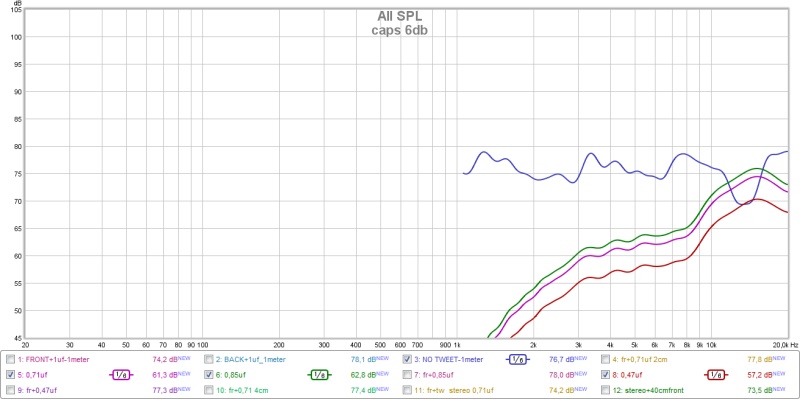

και εδω διαφορες χωρητικοτητες πυκνωτων ομως με διαφορετικη esr γιαυτο και οι διαφορες στη σταθμη..

so... is the tweet air? να το περιγραψω αλλιως φανταστειτε απο ενα 1k-20k , rt 3-0,05 vs 3-2 τα νουμερα ειναι εικονικα ...ομως η εικονα ανεβαινει ψηλοτερα χανεται αυτο το απολυτο που υπαρχει , και εν τελει ειναι και θεμα γουστου οπως το βλεπω, γιατι πολλα παιζουν και ψυχολογικα και επηρεαζεσε και απο την τοποθετηση των μεγαφωνων ως εικονα .
Απλα αυτο που με προβληματισε ειναι η συμπεριφορα του τουιτερ ως προς την τοποθετηση του και εκει που σκεφτομουν αν το κρατουσα να εκοβα και να χωνευα στη μπαφλα κατω απο το βασικο μεγαφωνο δε θα το ρισκαρω ..
Να πω τελος δοκιμασα να βαλω απορροφητικο υλικο μεταξυ γουιζερ και κωνουν(απο τη πισω πλευρα) εφερε αρνητικο αποτελεσμα στις πολυ υψηλες συχνοτητες ομως ...



[zakman35]

Μια χαρά, σιγά μην καθόσουν στα αυγά σου.


Το ερώτημα είναι "Μπορείς και χωρίς το tweeter, ή Όχι?"



[SOCO]

Θα δουμε ,εχουμε και ht τεστς ... οπως βλεπεις δεν ειμαι αρνητικος σε καμια εκδοχη...



[PeterMeni]

Ανέβασε μια μέτρηση του κροσαρισμένου woofer μόνο.
Θεωρώ πως θέλει περαιτέρω ψάξιμο το κροσόβερ σου.



[SOCO]

#61 τσεκ η μπλε , οι αλλες ειναι σκετο τουιτερ με διαφορους πυκνωτες.



[PeterMeni]

Το πλήρους φάσματος μεγάφωνο δεν το κόβεις καθόλου?



[SOCO]

Καθολου, οτι φιλτρα εχει το κιτ , το γραφω στο #60, ειπα να μην ακολουθησω τη συνηθη οδο με πολυ ισχυρα φιλτραρισματα , κοψιμο στα 14κ με 6db και οτι εχει κοψει απο μονο του το μεγαφωνο fr.



[surfmisa]

Σχετικά με την θέση του tweeter, σωστά το παρατήρησες, ότι η θέση του είναι ΟΥΣΙΑΣΤΙΚΗΣ σημασίας, γιατί επηρεάζει την φάση. Ετσι εάν το βάλεις σε λάθος θέση τότε θα παίζουν εκτός φάσης τα μεγάφωνα.
Συνήθως αρχίζεις ως θεση tweeter , η μεμβράνη του tweeter να είναι στο επίπεδο το spider του μεγαφώνου του full range. Δηλαδή στην περίπτωση σου μάλλον μιλάμε για 20-40 mm πίσω το tweeter
Εάν βάλεις το tweeter στην μπάφλα του full range , συνήθως πρέπει να συνδέσεις το tweeter ως inverted, δηλαδή αντιστροφή + , - (πάντα μετά απο οποιαδήποτε φίλτρα του tweeter)
Η αρχική φάση μετράται χωρίς φίλτρα στα μεγάφωνα.
Βέβαια εαν αρχίζεις και βαζεις φίλτρα τότε γυρίζει "ντούμπα" η φάση.
Δηλαδή διαφορετικά συμπεριφέρεται φασικά με πρώτης τάξης, με δευτέρας ή με τρίτης τάξης το tweeter.
Πάντα χωρίς φίλτρο στο full range.
Βασικό για να καταλάβεις εάν τα μεγάφωνα είναι in phase ( εκτός απο μετρήσεις) είναι να μην ξεχωρίζει ακουστικά καθόλου το tweeter απο το full range. ΝΑΙ αυτό είναι ΒΑΣΙΚΟ!!!
Εμένα ακουστικά μου αρέσει το πρώτης τάξης στο tweeter, με λίγο επικάλυψη μεταξύ των μεγαφώνων και ας ακουστικά δεν μετράει και τόσο καλά. Μου ακούγεται καλύτερα ο ήχος σε μεγάλο εύρος γωνιών ακρόασης



[SOCO]

Aπο βδομαδα θα δοκιμασω κιαλλα συν του να φτιαξω και βαση , εχεις δικιο αλλα δεν ειναι μονο η θεση χρονικα (μπρος~ πισω) αλλα και δεξια αριστερα, προφανως επηρεαζεται και απο τη γεωμετρια της καμπινας περιθλασεις κλπ, και αυτο φανηκε απο τις μετρησεις την ιδανικη θεση την περιγραφω ...



[SOCO]

Update ! εχοντας στρωσει θεωρω τα τουιτερς τελικα παραμενουν θα μπορουσα να τα ενσωματωσω στην καμπινα ομως με τοποθετηση στο κατω μερος ή χωρις το plate-waveguide σε μια απο τις πανω γωνιες , γενικοτερο μου δεινει καλυτερο υψος οταν γινεται αυτο δηλαδη ειναι πανω απο την φουλρειντσ μοναδα...θα δω αργοτερα ...
Ηχητικα τωρα , αισθηση του ζωντανου ειναι κυριαρχη , καποια οργανα οπως ακορντεον φυσαρμονια ξεχωριζουν , κανουν τη διαφορα και οχι μονο αυτα , δηλαδη πλεον ακουω διαφορα ηχοχρωματων απο διαφορετικα οργανα οταν αυτα υπαρχουν... και μη ψαχνεστε για αρχεια υψηλης αναλυσης... ακομη και απο τα ταπεινα fm μπορουν να ακουστουν ... και ενω πιστευεις οτι τελικα δε θα ειναι το δυνατο σημειο σε μουσικες ηλεκτροχαους εκει ειναι που κανει τη διαφορα κυριως λογω του ξεμπροστιασμα των ρεβερμπς απο τα ηλεκτρονικα ηχητικα εφε που αθροιζονται ..
στο χαμηλο εχει καθαρη αρθρωση , δηλαδη δεν ακους αυτο που λεμε μιας νοτας μπασο , υπολειπεται ομως σε σε ογκο και δυναμικα, ισως να παιζει ρολο και ο ενισχυτης , av γαρ, αλλα πιστευω οτι ειναι ο χωρος κυριως.
οι μετρησεις με τις εντονες βυθισεις που μειωνονται οταν πλησιασω τα ηχεια στον τοιχο , πνιγουν την εικονα οποτε ζω με το συμβιβασμο αυτο μεχρι να βρεθει κανα συστημα σοβαρης ισοσταθμισης σε av μηπως και τα μαζεψει....
σε κινηματογραφο τωρα η αισθηση του χωρου , σκηνες με κοσμο, ηχοι περιβαλοντος οπως ομιλιες , παλαμακια και αλλοι θορυβοι ακουγονται εξισου φυσικα και εντυπωσιακα ...οποτε ειπα να παω και για κεντρικο ομοιο με τα πλαινα για απολυτη ταυτιση αν και το υπαρχον ηταν ποιο κοντα στα νεα ηχεια ...

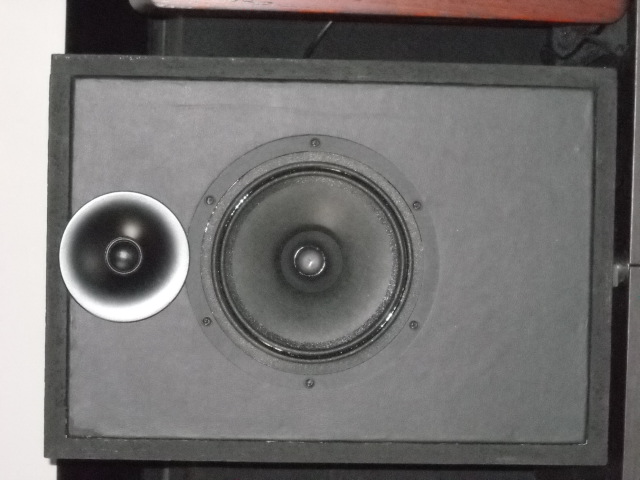

επιλογη κλειστη καμπινα σε μικροτερα λιτρα , ξυλο osb βαμμενο μαυρο ματ φυσικα ειναι και αποψη σαν αφειρημενη τεχνη οτι μπορει να σημαινει αυτο ... το κιτ ηρθε , τουιτερ πηρα τελικα απο το κεντρο μεγαφωνουν μαζι με wave guide και προσεγμενα χαραχτηριστικα με την εξυπηρετηση των παιδιων φτιαχτηκε απο νεοδημιο υφασματινου θολου της tymphany , ετσι ενσωματωθηκε στην μπαφλα λογω παχους της (32mm)διπλο φυλλο δηλαδη τα αλλα τοιχωματα ολα μονο και τα απαραιτητα νευρα εσωτερικα ..θα ακολουθησουν φωτος και μετρηση...



[SOCO]

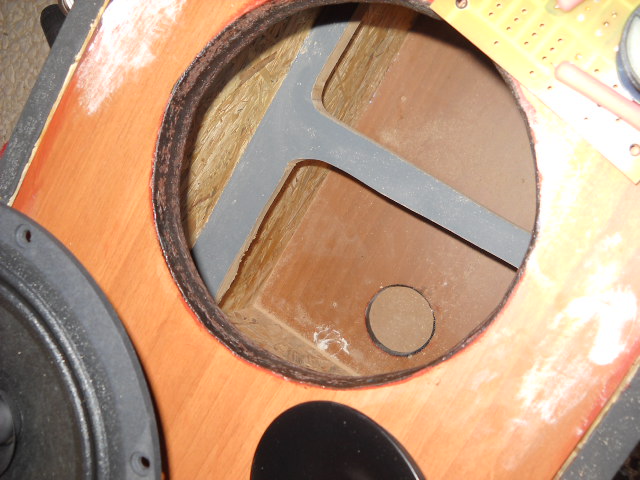

Ξυλο osb παχους 16mm σε ολες τις πλευρες πλυν μπαφλας-πισω οπου εκει εχουμε διπλο φυλλο μελαμινη (32mm)και μονο πισω πλατη , το ενα εκτ των δυοπ φυλλων μπροστα κοπηκε 6 χιλοστα στενοτερο απο καθε πλευρα για να χωνεψει την επενδυση της μαυρης δερματινης, δεσιματα εσωτερικα οχι τρελλα πραματα, και επιλογη 5-3 εκατοστων μονωτικα αριθερμ-σονοφιλ(αυτο ηταν μερος του κιτ, οπως η μοναδα, το φιλτρο καλωδια,βιδες, μπορνες..)

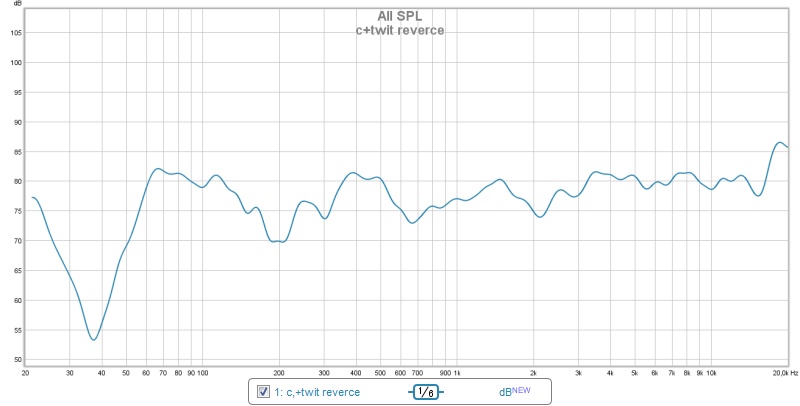

εδω εχει μετρηθει στη θεση του με μικροφωνο στο ενα μετρο και ανεστραμενη πολικοτητα στο tweeter, δειχνει ποσο ομαλα δενει εχει που η βουτια του φουλρειντσ στα 10κ ηταν κατακορυφη , κομμενο στα 15κ του τουιτερ με πρωτης ταξεως και χωρις αντισταση ηρθε λουκουμι!! θα ξανατρεξω καποια στιγμη την αυτοματη οτι μαζεψει και τελος... τωρα εχουμε τα σαμπ γιατι ολο κατι λειπει ετσι δεν ειναι?



[platon]

Το τουητερ ποιο ειναι?
Απο σαμπ τι σκεφτεσαι?



[SOCO]

http://www.tymphany.com/peerless/driver-search-results/driver-detail/?id=1012
αποκριση συχνοτητας-ευαισθησια,πολικη αποκριση επηρεαζεται φυσικα απο μπαφλα-waveguide το οποιο ειναι αρκετα ομαλο οπως το ηθελα δηαλδη ,φαινεται στην πλαγια οψη στην πρωτη φωτο
https://www.avsite.gr/forum/threads/sub-για-hc.156923/
πολυ χαμηλα δεν κατεβαινει, εχω αλλο ενα που κατεβαινει πολυ χαμηλα ισως ο συνδιασμος τους να ειναι η χρυση τομη ομως θελει καλιμπραρισμα και dsp και χρονο διαθεσιμο απο μερια μου το κυριοτερο !! για τη ωρα παιζω με αυτο μονο...



[SOCO]

Επειδη θελω να βαλω μια ταξη, το κεντρικο θα παει κολλητα στον τοιχο κατω απο την οθονη ,θα φαει εκει και το σχετικο μπουσταρισμα λογω τοιχου χαμηα,θα ερθει εκει αγκαλιτσα με το σαμπ, ηθελα μια επιβεβαιαωση.
Εχει ηδη γινει η μετατροπη του κουτιου για τη θεση, τα λιτρα του ειναι 55-5λιτρα τα παρελκομενα μεγαφωνοκλπ, για bass reflex καμπινα εχει γινει η τρυπα, 7εκατοστα σωληνα μηκους 6 εκατοστα μου δεινει φ3 48hz ,ουσιαστικα το μηκους της εαν χρειαστει καποιες τροποποιησεις, ή κατι που δεν εχω προσεξει ...



[SOCO]

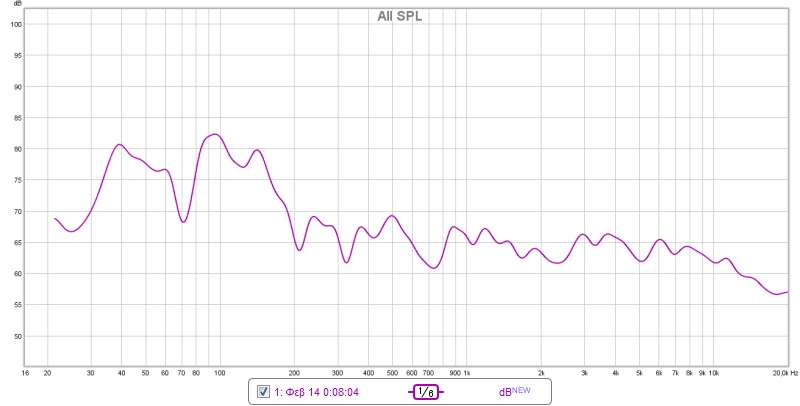

Aυτο ειναι το κεντρικο τωρα κολλητα στον τοιχο,κατω απο την οθονη,ξεχασα οτι ειχα +6db στα μπασα απο πριν για να ταιριαξει με το σαμπ ,διαφορα μεγεθων βλεπετε.. απο την προηγουμενη θεση, εδω εφαγε καλο πουσαρισμα και απο τον τοιχο εξηγω δηλ .οτι δεν ειναι ολο απο αυτο ..τωρα το br,μαλλον δουλεψε στα 40hz και μετα μαχαιρι .
Εκει στα 60-80 ειναι απο το χωρο ,θα δω πως θα ειναι αμα ταπωσω την τρυπα,κανονικα ειναι σωστοτερο οταν θες να ταιριαξεις φασεις με σαμπ,το εκανα ομως δεν ηξερα πως θα παιξει στο χωρο και εαν στα λιτρα αυτα ενα 8' full range μεγαφωνο θα τα καταφερει..οποτε παιζει και το ταπωμα...
Η μετρηση ειναι αφιλτραριστη φυσικα απο τη θεση ακροασης,κολλητα και αυτη στον τοιχο ...
