Ολους μας τρωει , και περισσοτερο εμενα, πως ειναι ενα καλωδιο HDMI απο μεσα.
Τι εχει μεσα αυτο το καλωδιο, που μερικες φορες ξεπερναει σε αξια το ιδιο το μηχανημα ?
Εγω λοιπον ελυσα τις αποριες μου ξεγυμνωνοντας μερικα απο τα καλωδια της Tributaries.
Μολις βρω καιρο θα τραβηξω μερικες φωτογραφιες, να δειτε και σεις τη γυμνη αληθεια.....
Υπομονη.....:happy_4:



[sothoms]

Εγώ πάντως απλά καλώδια είδα τα οποία τερματίζουν σε μία πλακετίτσα, όπου στο άλλο άκρο είναι κολλημένο το hdmi βύσμα.
Από το βάρος είχαν ξεκολλήσει κάποια pins του βύσματος από την πλακέτα, κολλήθηκαν και έτοιμο!!!!!



[oppohellas]

Αργησα αλλα κατι εκανα.....
Δειτε μερικες πρωτες φωτο, snapshot απο ενα βιντεακι που εφιαξα, που ομως ειναι 100ΜΒ. Αν θελετε να το δειτε πεστε μου να το ανεβασω καπου.
Ξεκιναμε....



[oppohellas]

Νο2



[oppohellas]

Εχουμε λοιπον,

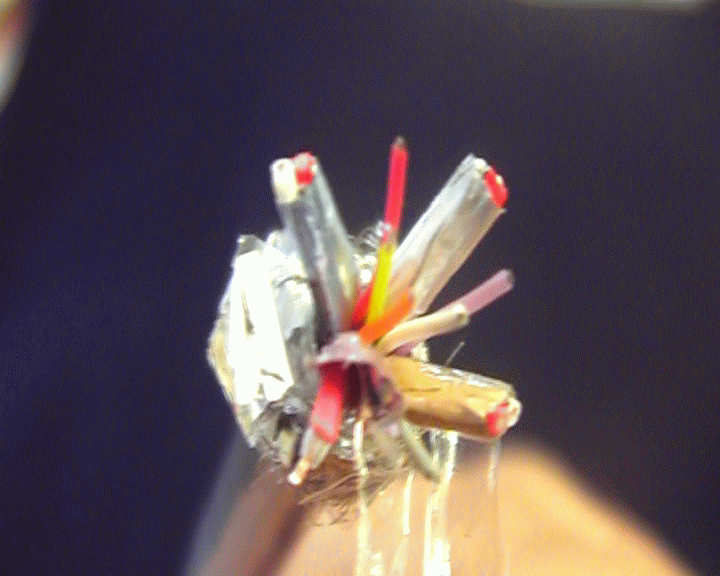

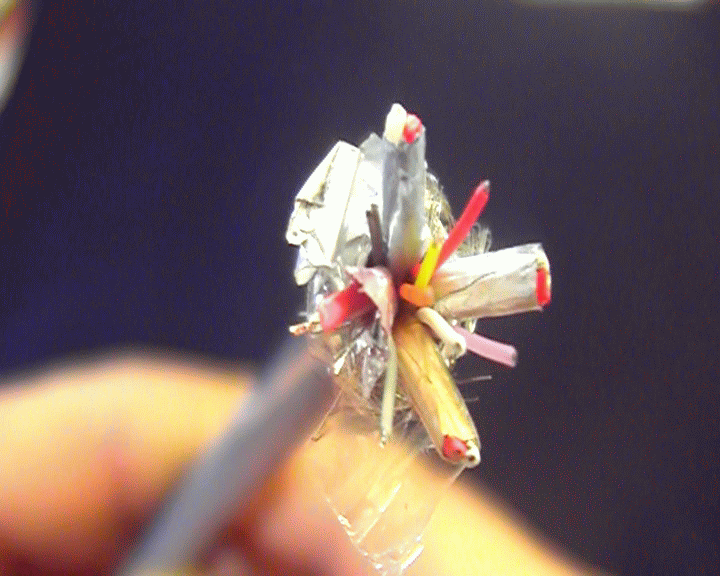

Εξωτερικα το blendage, αμεσως μετα δευτερη θωρακιση αλουμινιου, τριτο διαφανες πλαστικο.
Τα καλωδια ειναι χωρισμενα σε δυο κατηγοριες...
4 ζευγη μονοκλωνα ασημενια, με θωρακιση απο διαφανες πλαστικο και μεσα αλουμινιο. Μεσα σε καθε σετ υπαρχει και ενα ακομα πολυκλωνο γυμνο καλωδιο.
Τα υπολοιπα 6 πολυχρωμα καλωδια ειναι πολυκλωνα και αυτα ασημενια.



[Υiannis Makris]

Απάντηση: HDMI - γυμνη αληθεια...

ειναι συστραμμένα ζευγη, περίπου οπως το Sata.



[Giovanni Dimitropoulos]

Απάντηση: HDMI - γυμνη αληθεια...

Ολους μας τρωει , και περισσοτερο εμενα, πως ειναι ενα καλωδιο HDMI απο μεσα.
Τι εχει μεσα αυτο το καλωδιο, που μερικες φορες ξεπερναει σε αξια το ιδιο το μηχανημα ?
Εγω λοιπον ελυσα τις αποριες μου ξεγυμνωνοντας μερικα απο τα καλωδια της Tributaries.
Μολις βρω καιρο θα τραβηξω μερικες φωτογραφιες, να δειτε και σεις τη γυμνη αληθεια.....
Υπομονη.....:happy_4:

Τόλη.....
Τώρα ξέρω ποιος θα αναλάβει το δικό μου HDMI αν μου χαλάσει!! "happy_1":happy_4::happy_4:



[YannisA]

Ετσι εξηγείται το πως περνάνε τόσα σήματα μέσα από ένα μόνο καλώδιο...



[NikosK]

Αραγε χρησιμοποιούνται όλα όταν ΔΕΝ περνάει και ήχος?

Αν πχ έχω ήδη περασμένο ένα 10κλωνο καλώδιο απο τον τοίχο, μπορώ βάζοντάς του τα κατάλληλα βύσματα HDMI να περάσω την εικόνα στον προβολέα ?

Εχω ένα 10κλωνο της Oehlbach περασμένο απο το Rack στον προβολέα, 15 μέτρα. Θα μπορούσα να το "μετατρέψω" σε HDMI?
Γνώμες?
(χρησιμοποιώ PC οπότε και DVI->HDMI βολευει!



[CostasD]

Στα καλώδια αυτού του τύπου (όπως και το UTP) οι κλώνοι είναι συνεστραμμένοι μεταξύ τους με συγκεκριμένο τρόπο ώστε να αλληλοεξουδετερώνονται τυχόν παρεμβολές και να επιτυγχάνεται το μεγαλύτερο δυνατό bandwidth αλλά και η αύξηση της απόστασης.

Στα 15 μέτρα κι όλας που λες για το 10κλωνο σου, δεν θα το επιχειρούσα!



[Synthercat]

Η εγχείριση πέτυχε αλλά ο ασθενής…

Μπράβο ρε oppoστόλη… πρώτος! (όπως πάντα)



[oppohellas]

Αραγε χρησιμοποιούνται όλα όταν ΔΕΝ περνάει και ήχος?

Αν πχ έχω ήδη περασμένο ένα 10κλωνο καλώδιο απο τον τοίχο, μπορώ βάζοντάς του τα κατάλληλα βύσματα HDMI να περάσω την εικόνα στον προβολέα ?

Εχω ένα 10κλωνο της Oehlbach περασμένο απο το Rack στον προβολέα, 15 μέτρα. Θα μπορούσα να το "μετατρέψω" σε HDMI?
Γνώμες?
(χρησιμοποιώ PC οπότε και DVI->HDMI βολευει!

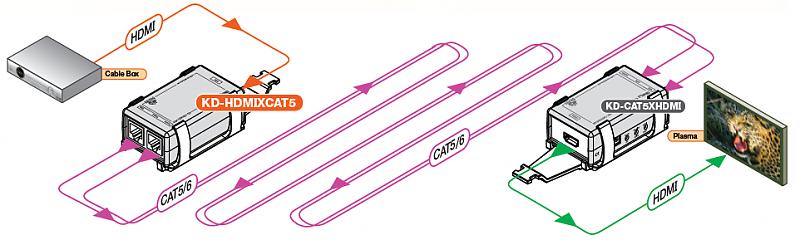

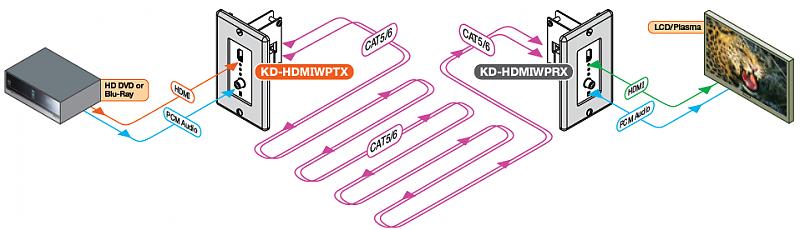

Υπαρχει η δυνατοτητα να περασει το σημα HDMI μεσω CAT5/CAT6 καλωδιου σε μεγαλες αποστασεις, οχι μονο του ομως.

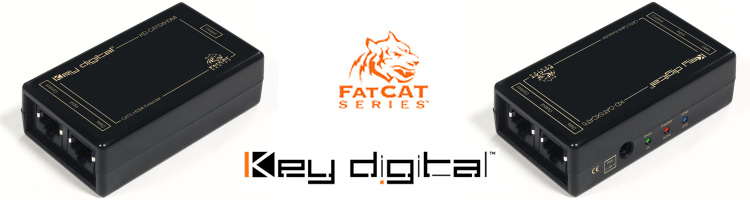

Υπαρχουν ειδικα μηχανακια που λεγονται Baluns και λειτουργουν σε ζευγαρι, Transmitter / Receiver.
Αυτα παιζουν με 2 CAT5/CAT6 καλωδια.
Εδω και λιγο καιρο εχουμε ενα τετοιο ζευγαρι και κανουμε τεστ.
Καθολου ευκολη εργασια και καθολου φτηνη, καθως το καθε balun παιζει λιγο πανω απο τα 400 ευρω.



[NikosK]

μμμ...

κάθομαι στα αυγά μου λοιπόν...

Σας ευχαριστώ,



[oppohellas]

Ξεκινησα το thread αυτο το 2008 ξεγυμνωνοντας ενα καλωδιο HDMI να δουμε τι εχει μεσα.
Μετα απο τη συζητηση που εγινε προσφατα σε αλλο thread , τα ξεγυμνωσα ολα και σας εχω τα αποτελεσμα σε φωτο.
Πατηστε τις φωτο για να τις δειτε μεγαλες.
Με bold οι διαφορες σε καθε καλωδιο.




Τα 4 καλωδια HDMI της Tributaries Series 3-5-7-9.
Αναλυτικα χαρακτηριστικα :

Series 3 :

• High Speed HDMI 1.3b and Simplay Certifed
• 10.2 Gbps bandwidth Supports 16 bit Deep Color & X.V. Color
• Dolby TrueHD & DTS-HD Master Audio™
• 30AWG stranded OFHC copper conductors
• Tinned OFHC copper braided shield with 80% coverage
• Aluminum/Mylar® wrap with 100% coverage
• Gold-plated solid zinc connectors with molded covers
• Highly flexible CL3 PVC jacket
• Designed, tested and packaged in the USA

30 AWG = 0.0509 mm2
Μεχρι 4 μετρα.

Series 5 :

• Superior High Speed HDMI 1.3b and Simplay Certified
• 10.2 Gbps bandwidth Supports 16 bit Deep Color & X.V. Color
• Dolby TrueHD & DTS-HD Master Audio™
• 28AWG stranded OFHC copper conductors
• Tinned OFHC copper braided shield with 85% coverage
• Aluminum/Mylar® wrap with 100% coverage
• Gold-plated solid zinc connectors with molded covers
• Highly flexible CL3 PVC jacket
• Designed, tested and packaged in the USA

28 AWG = 0.0810 mm2
Μεχρι 6 μετρα.

συνεχιζεται...



[oppohellas]

Series 7 :

• Premium High Speed HDMI 1.3b and Simplay Certified
• 10.2 Gbps bandwidth Supports 16 bit Deep Color & X.V. Color
• Dolby TrueHD & DTS-HD Master Audio™
• 26AWG 1.25% silver plated OFHC copper conductors
• Skin-foam-skin Nitrogen Injected Foam PE insulators
• Tinned OFHC copper braided shield with 90% coverage
• Aluminum/Mylar® wrap with 100% coverage
• Gold-plated connectors with die cast metal covers
• 50% silver + 50% nylon woven material over UL CL3 PVC jacket
• Designed, tested and packaged in the USA

26 AWG = 0.129 mm2
Μεχρι 12 μετρα.

Series 9 :

• Ultimate High Speed HDMI 1.3b and Simplay Certified
• 10.2 Gbps bandwidth Supports 16 bit Deep Color & X.V. Color
• Dolby TrueHD & DTS-HD Master Audio™
• 24AWG 2.5% silver plated OFHC copper conductors
• Skin-foam-skin Nitrogen Injected Foam PE insulators
• Tinned OFHC copper braided shield with 95% coverage
• Aluminum/Mylar® wrap with 100% coverage
• Gold-plated connectors with die cast metal covers
• 50% silver + 50% nylon woven material over UL CL3 PVC jacket
• Designed, tested and packaged in the USA

24 AWG = 0.205 mm2
Μεχρι 20 μετρα.

Στις σειρες 7-9, εκτος απο το αλουμινοχαρτο, εχει και ενα διαφανο περιτυλιγμα, και φυσικα την επιστρωση με ασημι.

Το μπλενταζ και το αλουμινοχαρτο διαφερει σε παχος σε καθε σειρα καθως επισης και το εξωτερικο πλαστικο που στις μεγαλες σειρες εχει και το πουκαμισο.

Βλεπετε οτι τα ζευγη της εικονας ειναι και αυτα θωρακισμενα με ξεχωριστο διαφανο και αλουμινοχαρτο.

Το παχος του καλωδιου ( AWG ) καθως και το παχος της θωρακισης καθοριζουν τα μετρα που το καλωδιο θα κανει αυτα που πρεπει. Βλεπετε οτι οι μικρες σειρες εχουν περιορισμο στα μετρα.

Ελπιζω να σας εδωσα μια εικονα του τι βρισκεται μεσα σε καθε καλωδιο. Τωρα το γιατι να διαλεξω ενα καλωδιο ενος μετρου της σειρας 9 που εχει 180€ και οχι ενα ιδιο της σειρας 3 που εχει 30€, αυτο μπορειτε να το διαπιστωσετε με τα ιδια σας τα ματια.
