Sb acoustics ceramic 2way

[vassilis1984]

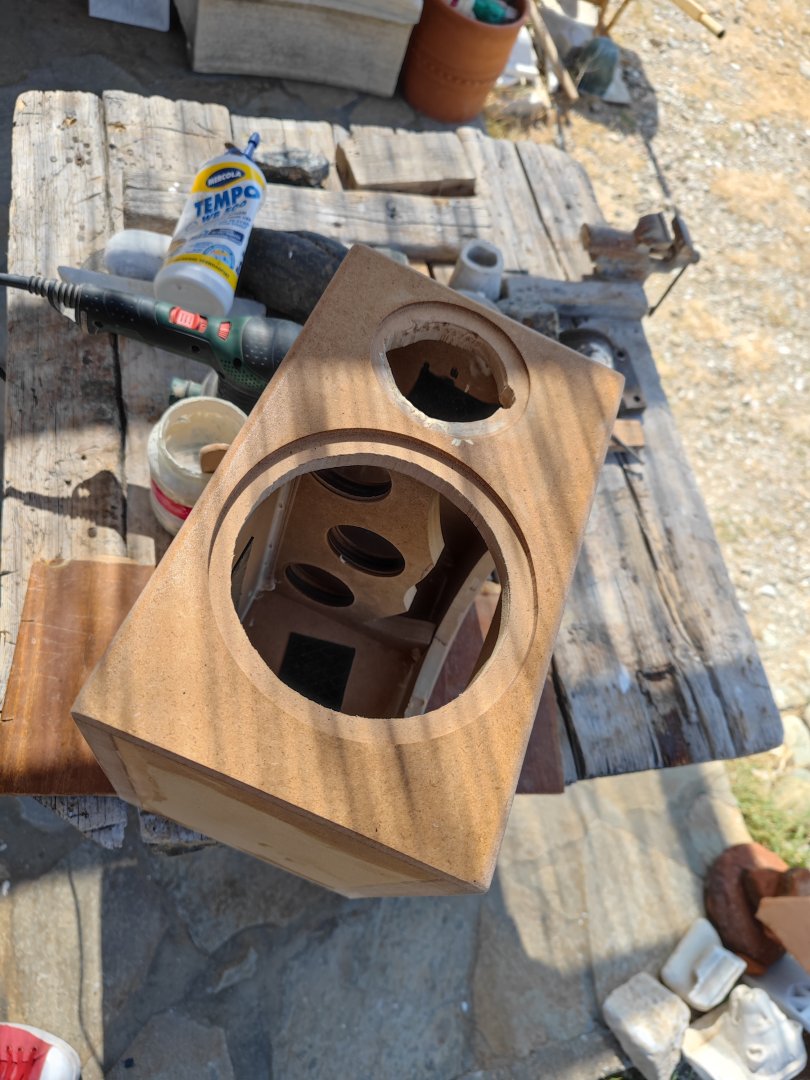

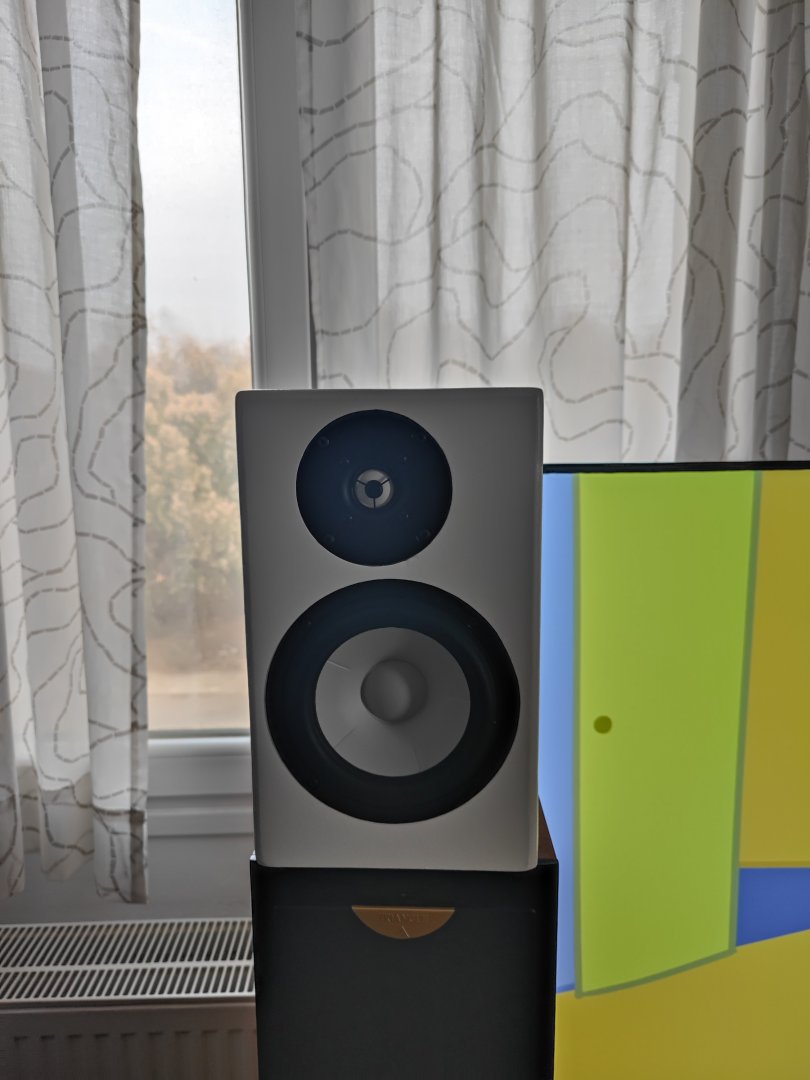

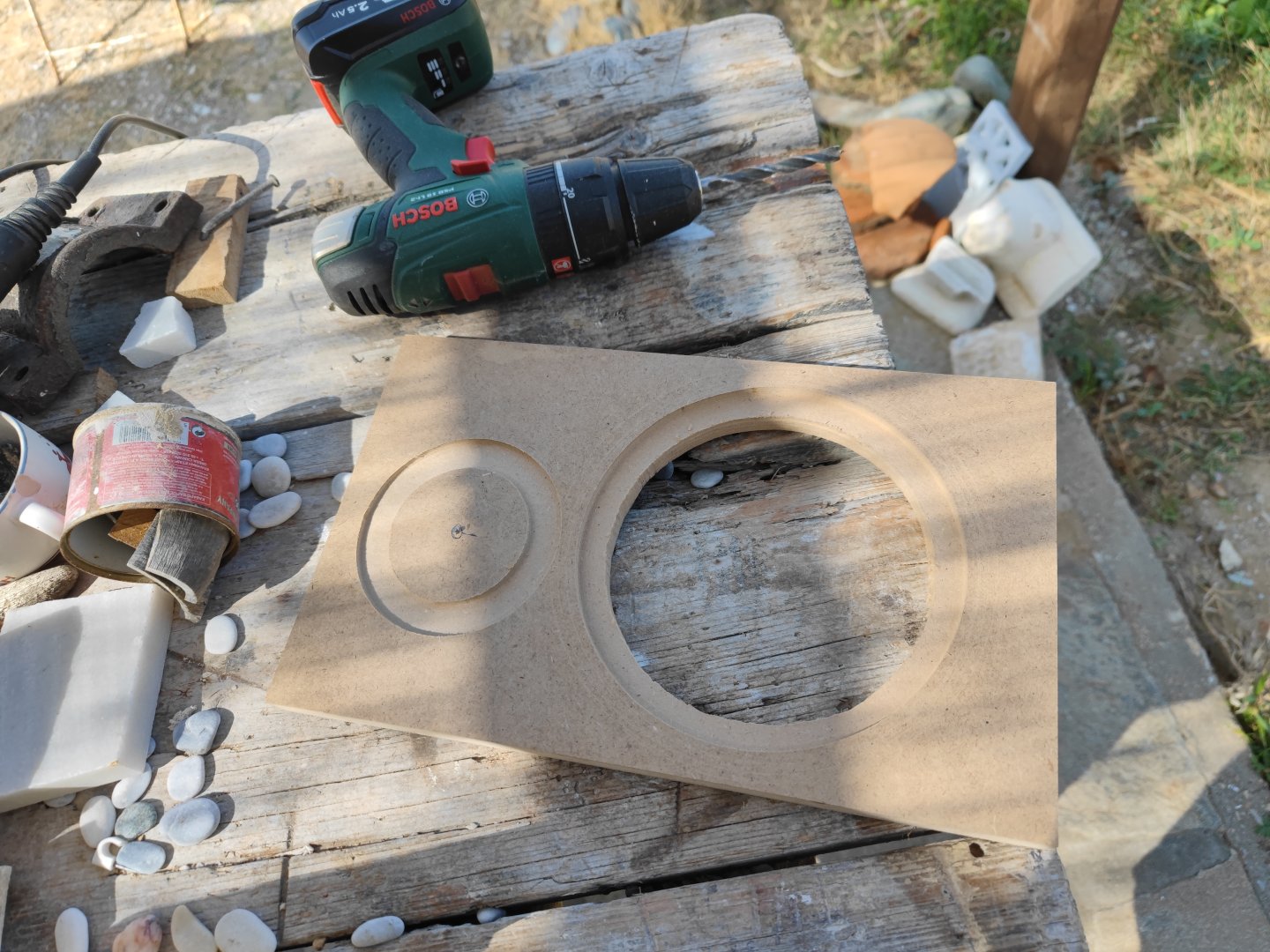

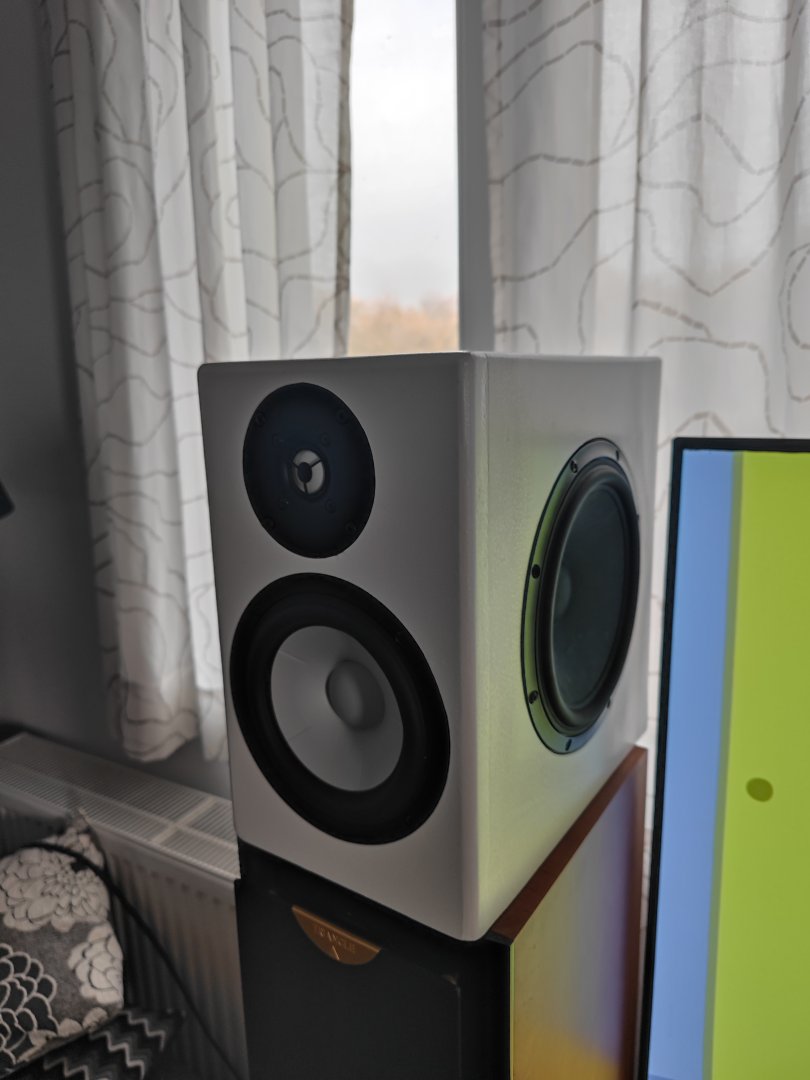

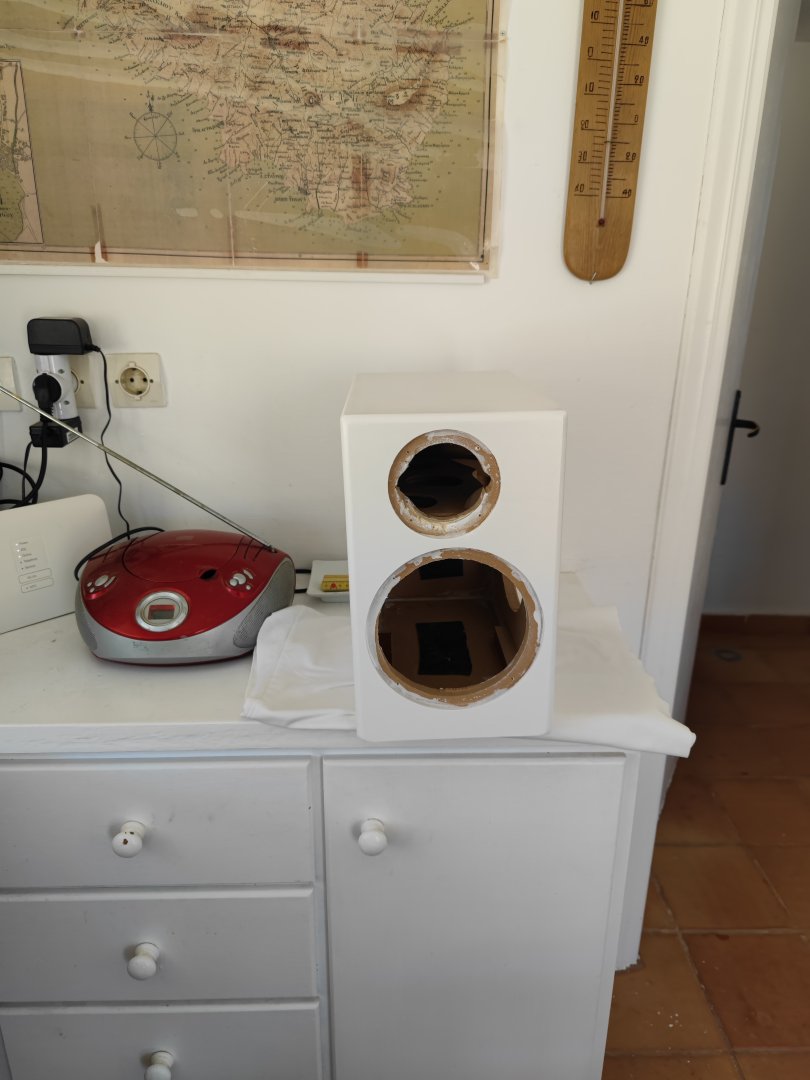

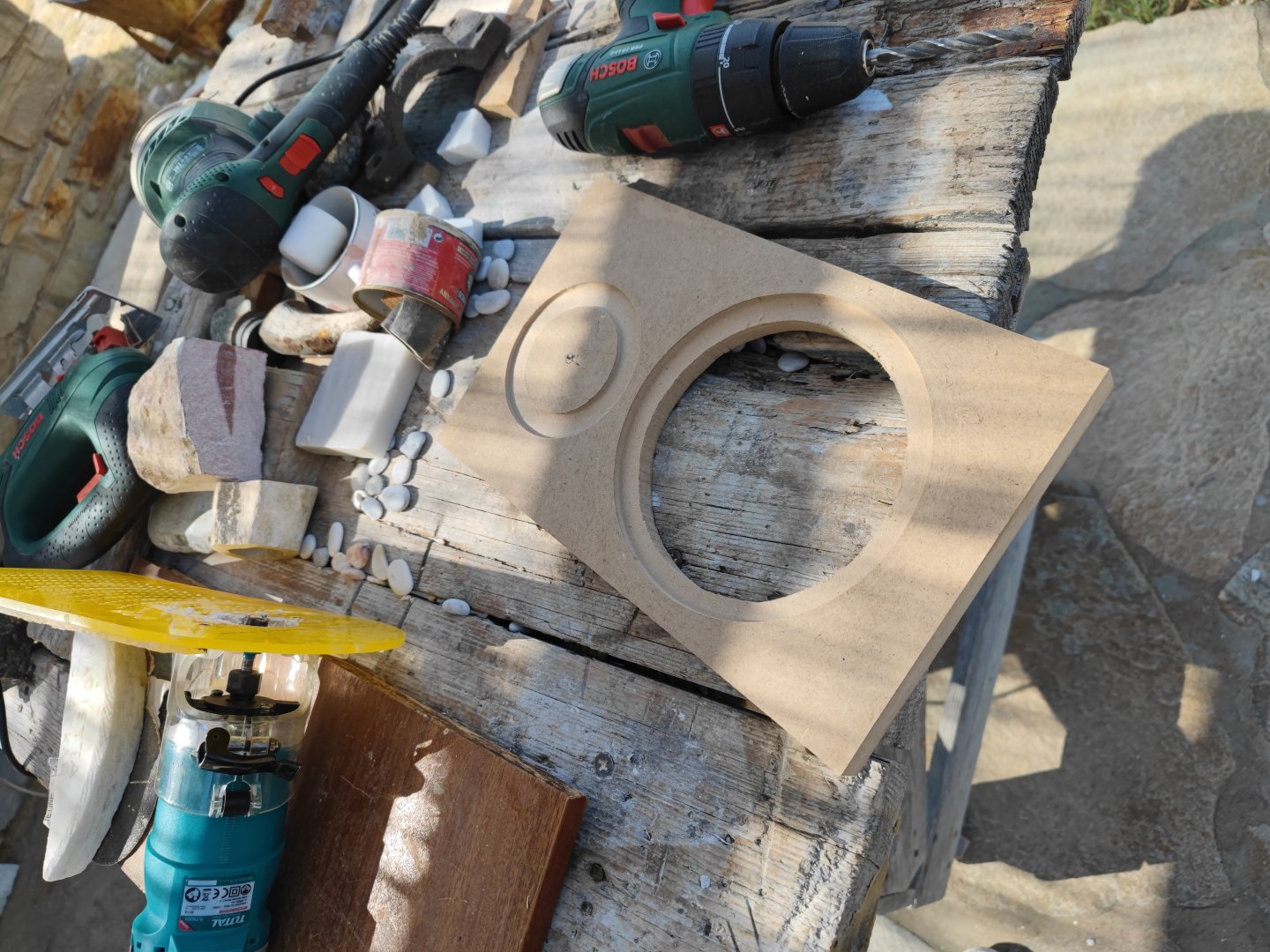

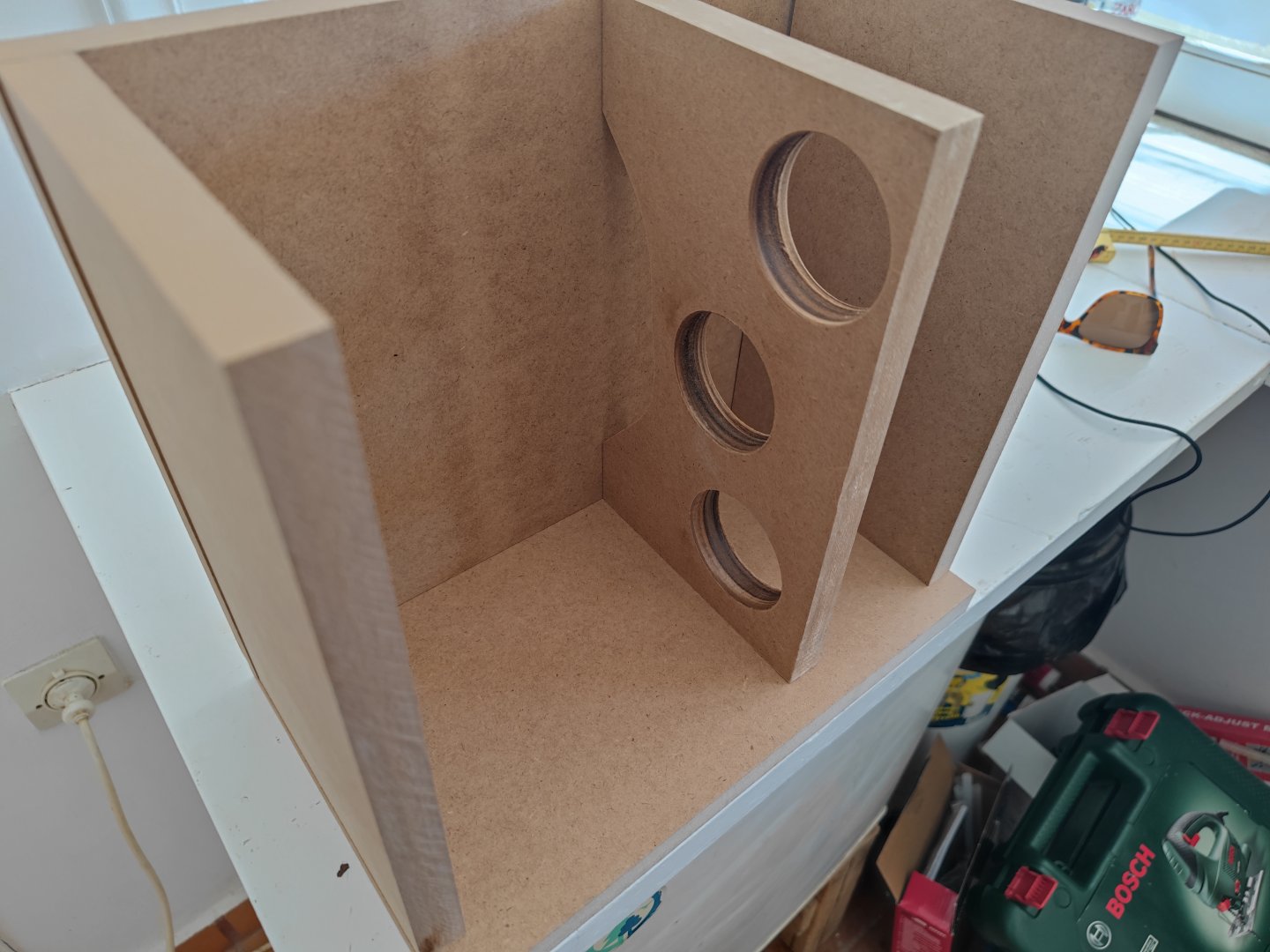

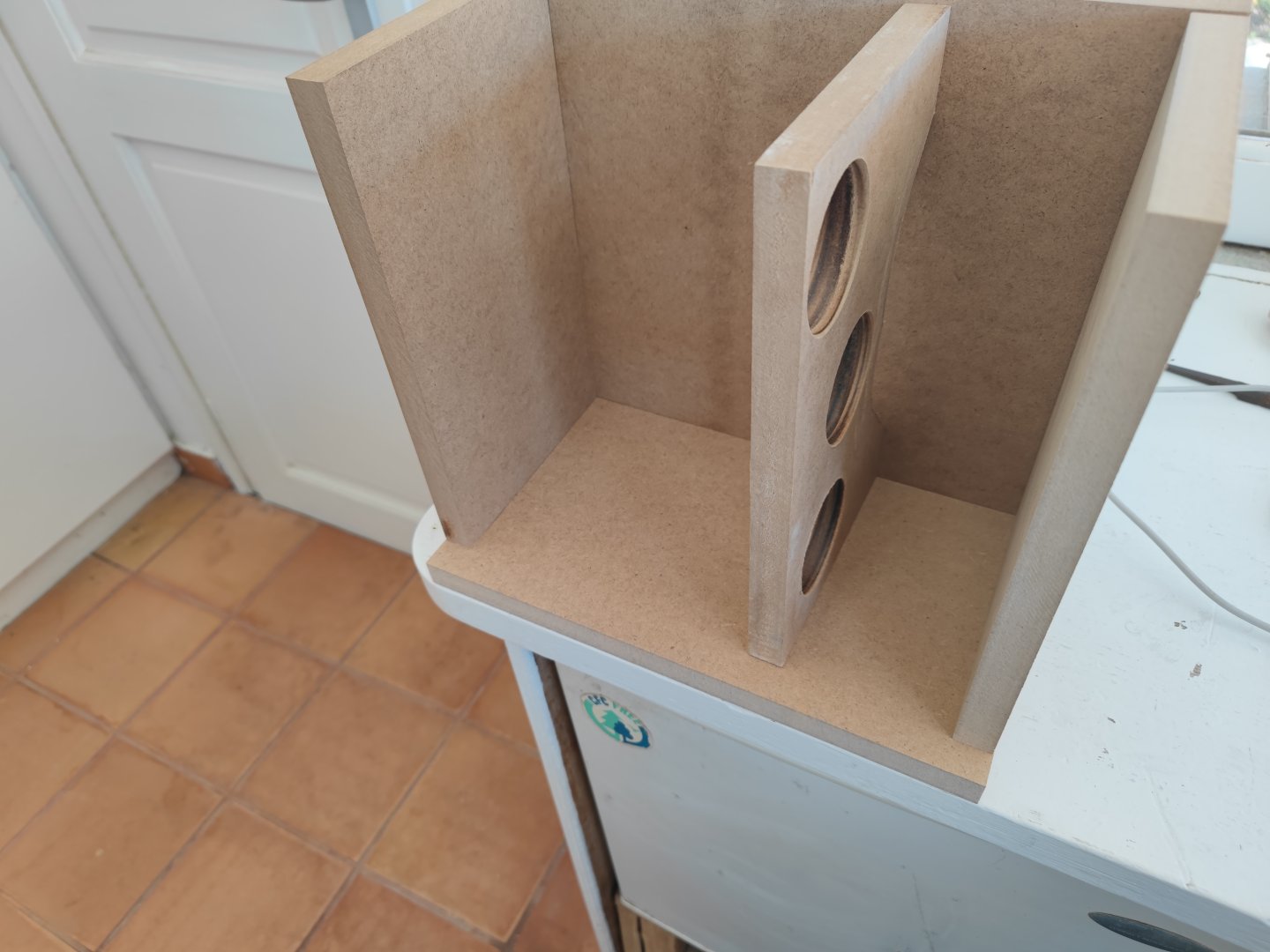

Ενα προτζεκτ που τελειωσα σχετικα προσφατα, προκειται για ηχεια βασης 2 δρομων, με τα κεραμικα μεγαφωνα της sb acoustics και παθητικο ακτινοβολητη για την εκτονωση του μπασου. Τα συγκεκριμενα τα εχω χρησιμοποιησει σε 3 διαφορετικα project και καθε φορα εμεινα απολυτα ικανοποιημενος, οι μετρησεις των μεγαφωνων σε hificompass και στο erin, δειχνουν οτι προκειται για μεγαφωνα με εξαιρετικα χαμηλη παραμορφωση. Τα λιτρα της καμπινας ειναι 14 και τα crossover που χρησιμοποιηθηκαν ειναι 3ης ταξης για το γουφερ και 2ης ταξης για το τουιτερ. Το τουιτερ ειναι ελαφρως off center και ο παθητικος ακτινοβολητης ειναι ο sb20pfcr της sb acoustics. H μετρηση αποκρισης που επισυναπτω ειναι σε σαλονι, στο χωρο ακροασης και σε αποσταση 1 μετρου. Για το crossover χρησιμοποιηθηκαν πηνια jantzen audio 1.4mm και πυκνωτες Jantzen standard για το woofer και πυκνωτης mundorf evo oil και foil coil για το tweeter. H καλωδιωση ειναι μονοκλωνη, ptfe Jantzen και οι ακροδεκτες επισης απο jantzen.



[platon]

Well Done, καποιο κιτ? η δικη σου σχεδιαση?
Η μετρηση?



[vassilis1984]

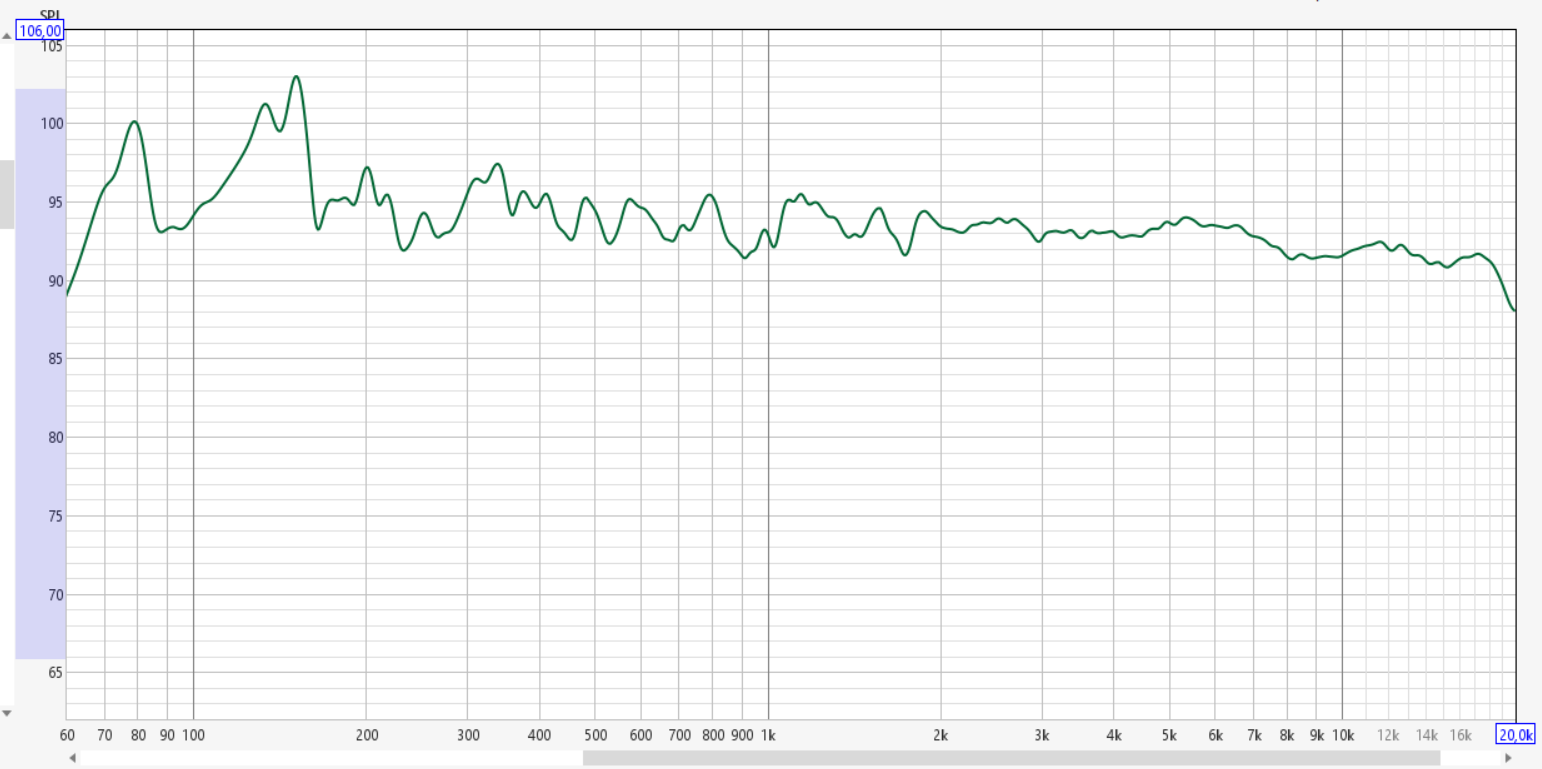

Δικη μου σχεδιαση, φυσικα επηρεασμενος απο αρκετα project του εξωτερικου. Η καμπινα πρακτικα ειναι η καμπινα που χρησιμοποιησε η sb acoustics στο project ΕΚΑ. Η μετρηση ανεβηκε, ειναι η τελευταια φωτογραφια. Απλα δεν με αφηνε το συστημα να ανεβασω πολλες μαζι.
Το crossover point ειναι στα 2.2khz.
