DIY – προενισχυτής κεφαλής (ΜΜ) πικάπ με λυχνίες 12AX7 και 12AT7

[Vintage hi-fi john]

Με εχει πιασει νευρικο γελιο απο το πρωι.... απορω ,,, εχω φτιαξει πολλους ενισχυτες , δεν ξερω πως κολλησε το μυαλο μου ετσι... Γερναμε μαλλομ

Τα εχω βαλει οπως οταν κοιταμε την βαση απο πανω Δηλαδη το 1 αριστερα ... View attachment 313699

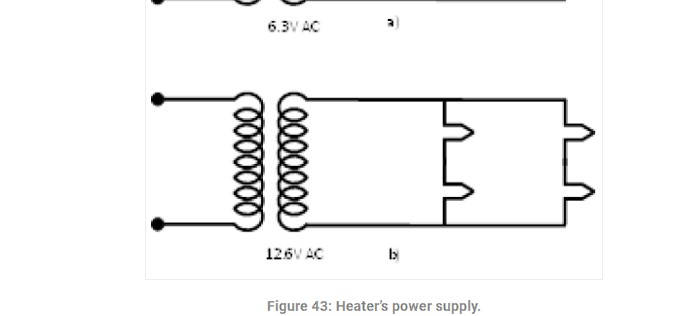

Μιας και ξανασυνδεω τα νηματα λογο του λαθους , αυτη η συνδεσμολογια ενδυκνεται για το σχεδιο;; ( επειδη λεει AC ,,..)



[PeterMeni]

Το αρχικό σχέδιο δείχνει στα νήματα σταθεροποιημένο τροφοδοτικό 12,6 volts DC. Μάλιστα έχει και καθυστέρηση στην τροφοδότηση της υψηλής, που είναι ιδανικό για τις λυχνίες και την μακροζωία τους.
Αυτή είναι η καλύτερη συνθήκη για προενισχυτή με είσοδο λίγα χιλιοστά του volt.

Ο μετασχηματιστής που τελικά πήρες δεν δίνει αρκετή τάση;



[Vintage hi-fi john]

Το αρχικό σχέδιο δείχνει στα νήματα σταθεροποιημένο τροφοδοτικό 12,6 volts DC. Μάλιστα έχει και καθυστέρηση στην τροφοδότηση της υψηλής, που είναι ιδανικό για τις λυχνίες και την μακροζωία τους.
Αυτή είναι η καλύτερη συνθήκη για προενισχυτή με είσοδο λίγα χιλιοστά του volt.

Ο μετασχηματιστής που τελικά πήρες δεν δίνει αρκετή τάση;

Το αρχικό σχέδιο δείχνει στα νήματα σταθεροποιημένο τροφοδοτικό 12,6 volts DC. Μάλιστα έχει και καθυστέρηση στην τροφοδότηση της υψηλής, που είναι ιδανικό για τις λυχνίες και την μακροζωία τους.
Αυτή είναι η καλύτερη συνθήκη για προενισχυτή με είσοδο λίγα χιλιοστά του volt.

Ο μετασχηματιστής που τελικά πήρες δεν δίνει αρκετή τάση;

Πηρα αυτον που μου υπεδειξε ο stenton και το τροφοδοτικο ειναι ακριβως αυτο του σχεδιου



[Vintage hi-fi john]

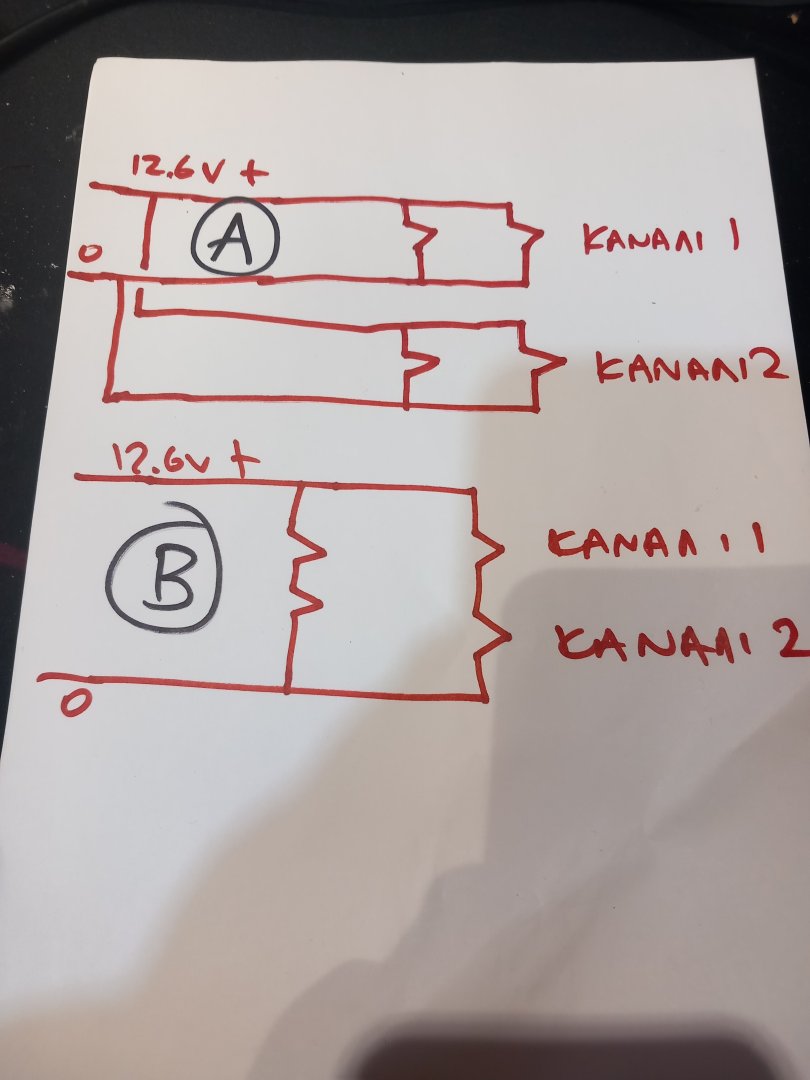

Α ή Β



[PeterMeni]

Οπότε μιλάμε για DC τάση στα νήματα. Πρέπει να ρυθμιστεί στα 12,6 volts.
Το κάθε νήμα του ενός τμήματος της λυχνίας πρέπει να τροφοδοτείται με 6,3 volts.
Αν τα βάλεις ανά δύο σε σειρά πας στα 12,6. Αυτό για μία λυχνία, δηλαδή δύο νήματα.
Εσύ έχεις συνολικά τέσσερις λυχνίες, δηλαδή οχτώ νήματα.



[Vintage hi-fi john]

Οπότε μιλάμε για DC τάση στα νήματα. Πρέπει να ρυθμιστεί στα 12,6 volts.
Το κάθε νήμα του ενός τμήματος της λυχνίας πρέπει να τροφοδοτείται με 6,3 volts.
Αν τα βάλεις ανά δύο σε σειρά πας στα 12,6. Αυτό για μία λυχνία, δηλαδή δύο νήματα.
Εσύ έχεις συνολικά τέσσερις λυχνίες, δηλαδή οχτώ νήματα.

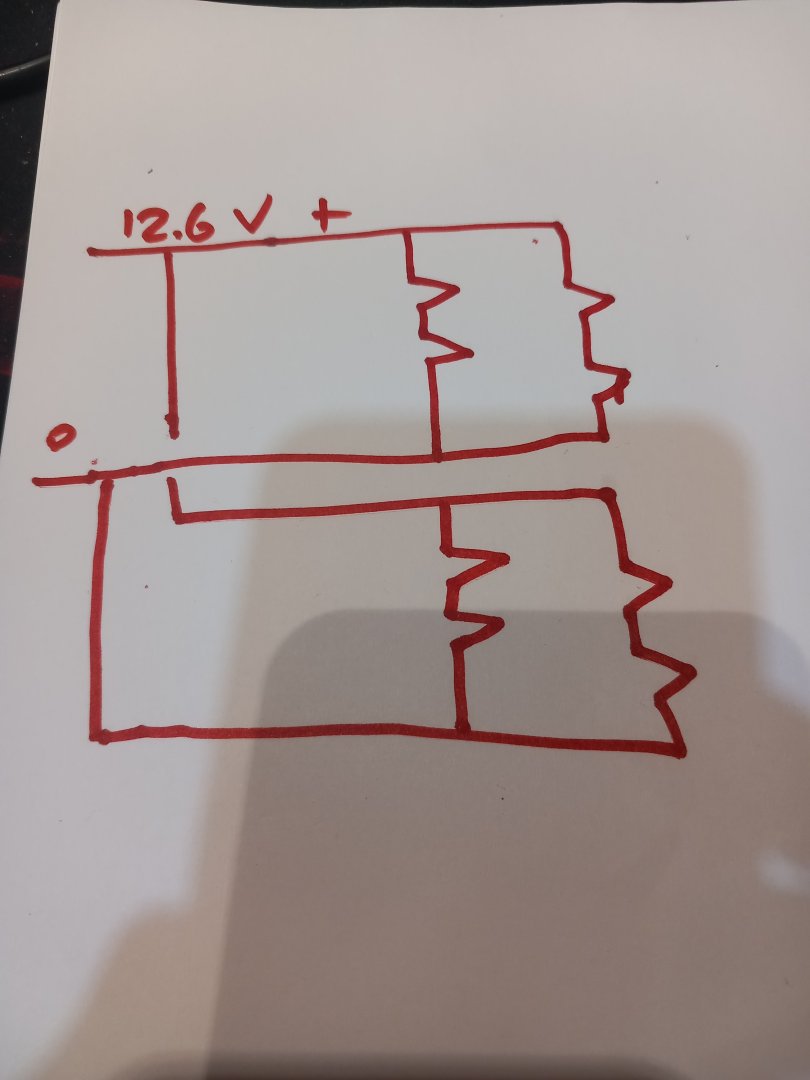

οποτε ετσι;



[PeterMeni]

Τώρα είναι σωστό!



[Vintage hi-fi john]

Τώρα είναι σωστό!

Χιλια ευχαριστω , σε ζαλισα , αλλα για μενα δεν ειναι μονο το αποτελεσμα , οτι δηλαδή θα εχω ενα καλο πιστευω προενισχυτη , ειναι η χαρα της δημιουργίας και οι γνωσεις που αποκτω καθε φορα , ειδικά μεσα απο τα λαθη . Βασικα ετσι το ειχα εξ αρχης , απλα σε λαθος ποδαρακια....... χαχαχα



[PeterMeni]

Όταν όλα δουλέψουν όπως πρέπει, αναβάθμισε τους πυκνωτές σήματος. Είναι πολύ μέτριοι αυτοί που έβαλες.



[Emmanouil 1964]

Πέτρο μας ,
καλώδια με περιεκτικότητα σε ασήμι , - σε κάποια σημεία - έχουν καλύτερη ηχητική και λεπτομερή απόδοση στον ακροατή ......ή απλά είναι ενας μύθος ακόμα .

-



[PeterMeni]

Πέτρο μας ,
καλώδια με περιεκτικότητα σε ασήμι , - σε κάποια σημεία - έχουν καλύτερη ηχητική και λεπτομερή απόδοση στον ακροατή ......ή απλά είναι ενας μύθος ακόμα .

-

Τη φράση <<Χωρίς κέρδος κέρατα>> θα την έχεις ακούσει. Όπου <<κέρατα>> βάλε <<καλώδια από ασήμι>>.
Η <<Ειδική Αντίσταση>> των δύο μετάλλων, χαλκού-ασημιού, διαφέρει ελάχιστα, με το προβάδισμα στο ασήμι.
Ουσιαστικά δεν υπάρχει διαφορά, αφού αυτή κρίνεται από την καθαρότητα και εκεί ακούς διάφορα κουλά.
Μόνο το θέμα της οξείδωσης σε βάθος χρόνου είναι αυτό που κάνει διαφορά.



[joncr]

Όταν όλα δουλέψουν όπως πρέπει, αναβάθμισε τους πυκνωτές σήματος. Είναι πολύ μέτριοι αυτοί που έβαλες.

Κάποια προταση; Nippon έχω βάλει. Να πάρω Μουρντροφ (κάπως έτσι λέγονται.....).. Δεν θυμάμαι



[PeterMeni]

Για τιμή προς απόδοση Audyn Q2 αν σου φτάνουν τα 250 volts, αλλιώς Q4.
Αν θες να δώσεις παραπάνω για μικροδιαφορές Clarity ESA.



[joncr]

Για τιμή προς απόδοση Audyn Q2 αν σου φτάνουν τα 250 volts, αλλιώς Q4.
Αν θες να δώσεις παραπάνω για μικροδιαφορές Clarity ESA.

Κάτσε να σε τρελανω λίθγο ακόμα .Οι σήματος είναι οι 22μf στο σχεδιο;;;



[Vintage hi-fi john]

εγραψα απο το κινητο και μου βγηκε ενα προφιλ , απο το 2008 .....



[PeterMeni]

Κάτσε να σε τρελανω λίθγο ακόμα .Οι σήματος είναι οι 22μf στο σχεδιο;;;

Οι σήματος είναι οι 220 nF και οι 2,2 μF.



[Vintage hi-fi john]

Α< γυρισα σπιτι και ειδα το σχεδιο . Στους 2.2μf αναφερεσαι;
α οκ , τωρα ειδα την απαντηση . Ευχαριστω



[Vintage hi-fi john]

Δεν βρισκω Audyn Ελλαδα , ξαρει καποιος που να βρω; Βρισκω SCR και mundorf . Εχουν μεγαλη διαφορα στην ποιοτητα;



[STENTOR]

SCR

Άριστη σχέση τιμής απόδοσης.

Μundorf

Πολύ καλή έως άριστη σχέση τιμής απόδοσης.

Εχουν μεγαλη διαφορα στην ποιοτητα;

Η ποιότητα κατασκευής τους είναι ισοδύναμη. Όποιας εταιρίας από τις δύο κι αν επιλέξεις, ο ήχος θα είναι εξαιρετικός.
Η γνώμη μου είναι πως η "ακουστική ποιότητα" των πυκνωτών πλαστικού φιλμ εξαρτάται ευθέως από την αντοχή του διηλεκτρικού τους στην τάση. Για παράδειγμα, οι υψηλής τάσης πυκνωτές πολυεστέρα (MKT) των 630V "ακούγονται" εξίσου καλά με τους αντίστοιχους πολυπροπυλενίου (MKP) των 250V.



[STENTOR]

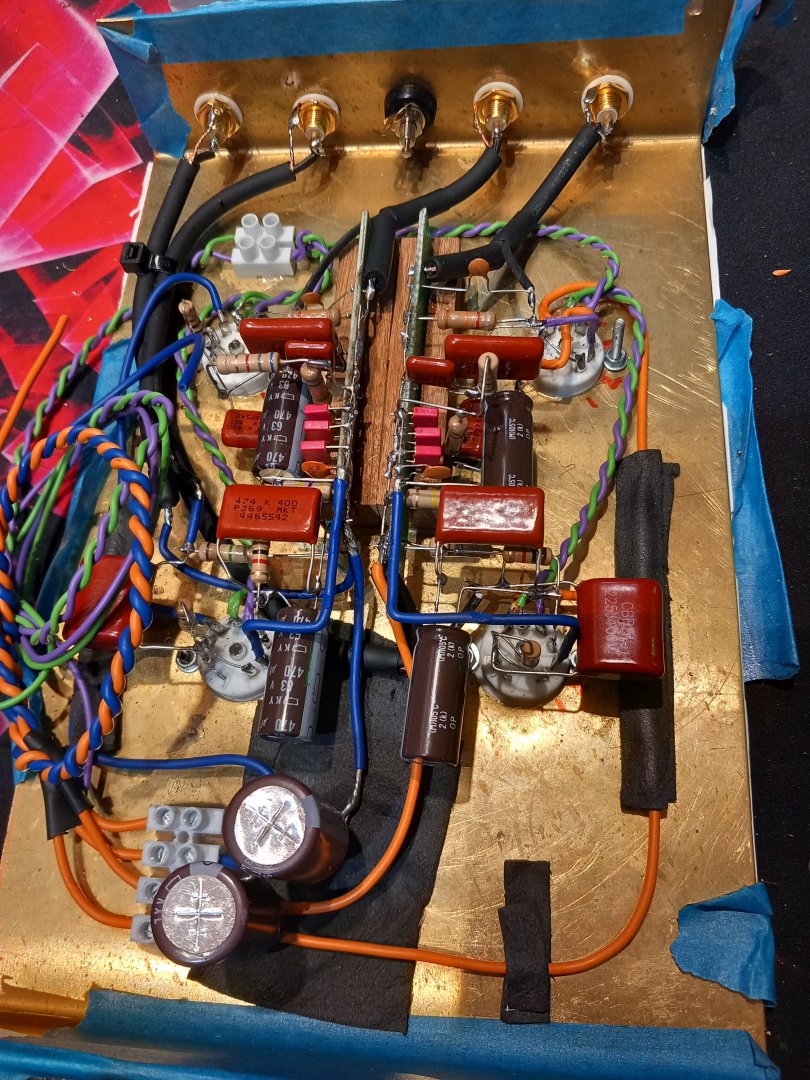

Το τροφοδοτικο λειτουργει , και παει ρευμα και στην υψηλη και στα νηματα.
