Ένα κεντρικό ηχείο... Τέρας!

[PeterMeni]

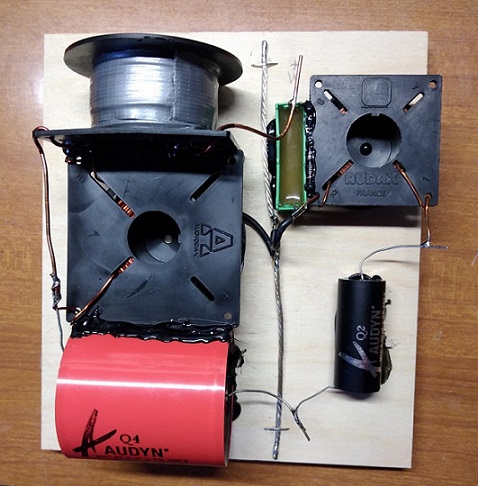

Το <<κύκλωμα διαχωρισμού>> του SB13PFCR25-4-coax. Hard wired συναρμολόγηση με πηνία αποκλειστικά αέρος, με το εν σειρά του mid να φέρει σύρμα 1.4mm.
Οι πυκνωτές είναι όλοι πλαστικοί. Συγκεκριμένα είναι ΜΚΡ οι εν σειρά με το σήμα και ΜΚΤ ο παράλληλα στο mid:

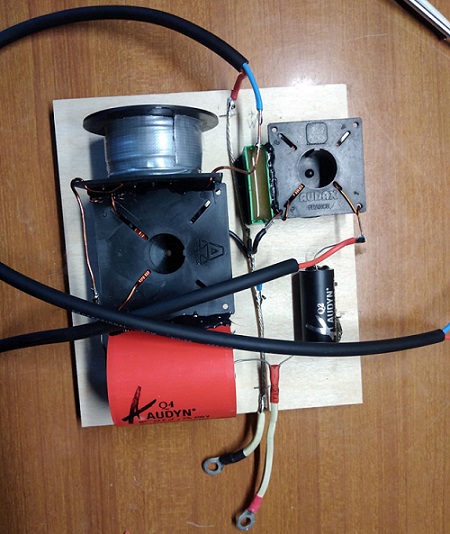

Το crossover καλωδιωμένο και έτοιμο να τοποθετηθεί:

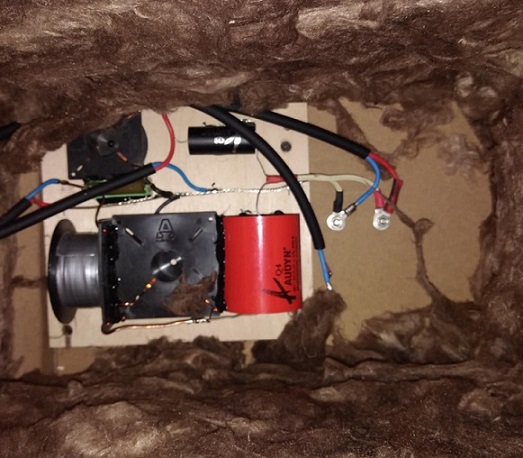

Στερεωμένο το crossover στην πλάτη του ηχείου και δίπλα στις μπόρνες, έτοιμο για να μπει το ηχοαπορροφητικό. Το δεύτερο καλώδιο που φεύγει από τις μπόρνες καταλήγει στο crossover των woofers:



[vinylforever]

Όταν τα τετραγωνικά μέτρα είναι πολλά, η ανάγκη για επαρκή ηχητική στάθμη επιβάλλει και ανάλογου μεγέθους ηχεία.
Εδώ θα παρουσιαστεί ένα τέτοιο κεντρικό ηχείο, μέρος ενός συστήματος Οικιακού Κινηματογράφου, ικανού να καλύψει τα +60 τ.μ. του σαλονιού που το περιμένουν.
Οι προδιαγραφές που τέθηκαν, πλην τις στάθμης, ήταν η ικανή πρόσληψη ισχύος, η ευαισθησία στα 90 db ή παραπάνω, το χαμηλό του να είναι κοντά στα 30 Hz, ο όγκος του να μην υπερβαίνει κατά πολύ τα 100 λίτρα και βέβαια το λογικό κόστος.

Σχεδιάστηκε ένα τρίδρομο ηχείο φόρτισης <<συντονισμένου σωλήνα>> για τα woofers, ενώ η καμπίνα περιλαμβάνει και έναν κλειστό θάλαμο για το midwoofer. Ο συνολικός εσωτερικός όγκος αγγίζει τα 105 λίτρα.

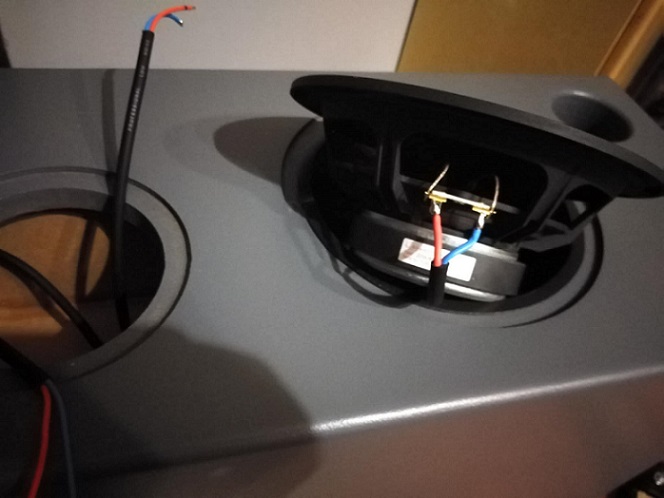

Οι μονάδες που επιλέχθηκαν είναι δύο woofers των 8 ιντσών και μια μονάδα ομοκεντρική, που την αποτελούν ένα 5ιντσο και tweeter.
Τα woofers προέρχονται από την Scanspeak και συγκεκριμένα το μοντέλο 22W/8524G00 ενώ το ομοκεντρικό, ή coaxial αν θέλετε, κατασκευάζεται από την SB Acoustics και είναι το μοντέλο SB13PFCR25-4.
Τα χαρακτηριστικά των μονάδων ακολουθούν:
https://www.scan-speak.dk/product/22w-8534g00/
https://sbacoustics.com/product/5-sb13pfcr25-4-coax/
Εδώ η καμπίνα όπως ήρθε από το ξυλουργείο, πριν την βαφή της: View attachment 342946

Καλημέρα, ποιο ξυλουργείο έφτιαξε την καμπίνα; Ψάχνω ένα για την κατασκευή πλίνθου για πικάπ. Ευχαριστώ



[PeterMeni]

Καλημέρα, ποιο ξυλουργείο έφτιαξε την καμπίνα; Ψάχνω ένα για την κατασκευή πλίνθου για πικάπ. Ευχαριστώ

Σου έστειλα ηλεκτρονικό μήνυμα, μιας και αυτό που ρωτάς δεν έχει σχέση με την εδώ κατασκευή.
