Σημ: Υπ'όψιν οτι έχει τύχει σε γνωστό μου να καίει χωρίς λόγο το ένα μετά το άλλο κάποια τρανζίστορ, μέχρι που διαπίστωσε οτι τα ποδαράκια ήταν σε διαφορετική διάταξη(!) και επρόκειτο για ειδική παραγγελία παρτίδας από κάποια εταιρεία. Μάλλον επειδή βόλευε την ιδιαίτερη σχεδίαση κάποιου ιδιαίτερου PCB (ή... για να εξασφαλίσει την μη αντιγραφή του μηχανήματός της)

Κάτι τέτοια κουλά έκαναν και στην KRELL , αλλά και έσβηαν ή τρόχιζαν τα γράμματα από τα ισχύος και τους σταθεροποιητές.



[jpaudio]

Βάλε ένα πολύμετρο να επιβεβαιώσεις τα ποδαράκια! Αν έχεις απλό, αναλογικό, ακόμα καλύτερα.

Κάτι τέτοια κουλά έκαναν και στην KRELL , αλλά και έσβηαν ή τρόχιζαν τα γράμματα από τα ισχύος και τους σταθεροποιητές.

Μου έχει τύχει σε mosfets από Ebay, τα ποδαράκια ήταν διαφορετικά από το datasheet! Ευτυχώς αυτό δεν προκαλούσε πρόβλημα καταστροφικό, απλά ο ενισχυτής είχε την ίδια προβληματική συμπεριφορά (χαμηλή ένταση και παραμόρφωση) και μετά την αντικατάστασή τους. Ήμουν τρελαμένος αλλά το ψιλιάστηκα στο τέλος...



[DIY by Joncr]

Πολύ σωστή παρατήρηση!
View attachment 329639

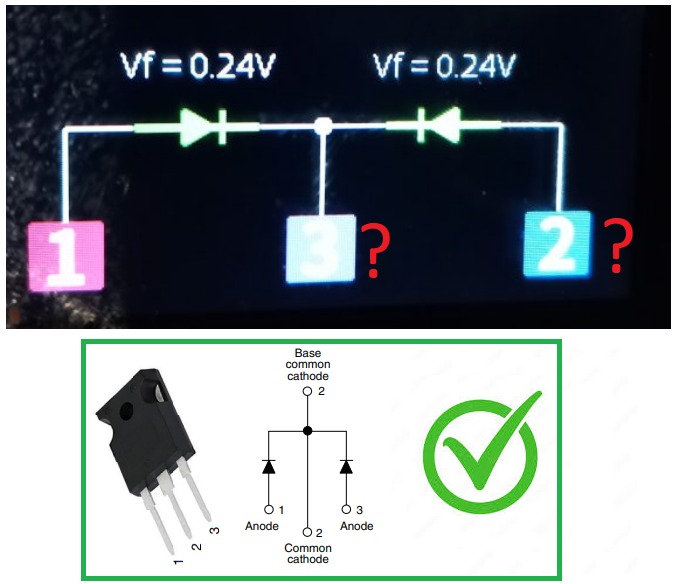

Οχι ενταξει ειναι , στην συγκεκριμενη διοδο ετσι ειναι η σειρα που συνδεσα τα καλωδιακια του οργανου με την διοδο



[toulou]

Ωραία, τότε πρέπει να είναι μούφες οι σότκυ (προέλευση?) και να μην αρχίζουν να άγουν αντίστροφα στα 100V, αλλά νωρίτερα από τα 67.
Βάλε την γέφυρά τους μόνο μεταξύ 24V αντί 48V (±24). Πέφτει η ασφάλεια;



[DIY by Joncr]

Χρονια πολλα σε ολους . Τελικα εβαλα τις κανονικες γεφυρες και το τροφοδοτικό δουλευει μια χαρα . Μου βγαζει κανονικά τις τασεις που θελω χωρις να ριχνει την ασφαλεια. Ομως τωρα εχω αλλο θεμα . Οταν συνδεω τους τελικους στο τροφοδοτικό τοτε πεφτει παλι η ασφαλεια. ( εψαξα για βραχυκυκλωματα κτλ , και ειναι ολα καλα) Εφτασα στο συμπερασμα οτι χρειαζεται ενα soft starter μιας και ο Μ/Τ ειναι αρκετα μεγαλος . Λογικα αυτο θα φταιει. Εξαξα για ετοιμο κιτ αλλα βρηκα μονο μεσο Κινας και θελει καναδυο μηνες να φτασει. Ξερετε να μου υποδειξετε καποιο κυκλωματακι καταλληλο για τον συγκεκριμενο ενισχυτη να το φτιαξω μονος μου. Απο οτι ειδα ειναι αρκετα απλα . Χιλια ευχαριστω για αλλη μια φορα



[Costas Coyias]

Εφτασα στο συμπερασμα οτι χρειαζεται ενα soft starter μιας και ο Μ/Τ ειναι αρκετα μεγαλος

Δεν φταίει ο μετασχηματιστής.



[JOHN MARKOU]

Μάλλον το πυκνωτικό φίλτρο είναι πολύ μεγάλο.
Πόσα μf έχει είπαμε ?



[DIY by Joncr]

Μάλλον το πυκνωτικό φίλτρο είναι πολύ μεγάλο.
Πόσα μf έχει είπαμε ?

176000 μf ανα καναλι



[JOHN MARKOU]

Τεράστιο , γι αυτό σου ρίχνει ασφάλεια . Εννοείται ότι θες soft start.



[xenos]

Δεν φταίει ο μετασχηματιστής.

Φταιει και ο μετασχηματιστης αλλα κυριως οι πυκνωτες εξομάλυνσης

Inrush current - Wikipedia

en.m.wikipedia.org



[radiofonias]

Χρονια πολλα σε ολους . Τελικα εβαλα τις κανονικες γεφυρες και το τροφοδοτικό δουλευει μια χαρα . Μου βγαζει κανονικά τις τασεις που θελω χωρις να ριχνει την ασφαλεια. Ομως τωρα εχω αλλο θεμα . Οταν συνδεω τους τελικους στο τροφοδοτικό τοτε πεφτει παλι η ασφαλεια. ( εψαξα για βραχυκυκλωματα κτλ , και ειναι ολα καλα) Εφτασα στο συμπερασμα οτι χρειαζεται ενα soft starter μιας και ο Μ/Τ ειναι αρκετα μεγαλος . Λογικα αυτο θα φταιει. Εξαξα για ετοιμο κιτ αλλα βρηκα μονο μεσο Κινας και θελει καναδυο μηνες να φτασει. Ξερετε να μου υποδειξετε καποιο κυκλωματακι καταλληλο για τον συγκεκριμενο ενισχυτη να το φτιαξω μονος μου. Απο οτι ειδα ειναι αρκετα απλα . Χιλια ευχαριστω για αλλη μια φορα View attachment 330267

Υπάρχει κύκλωμα του περιοδικού ΕΛΕΚΤΟΡ, γνωστό και δοκιμασμένο.



[DIY by Joncr]

Υπάρχει κύκλωμα του περιοδικού ΕΛΕΚΤΟΡ, γνωστό και δοκιμασμένο.

Μηπως το εχεις καπου; Η καποιο link;



[progressive1908]

Για να κανεις νια κατασκευη σαν αυτη υποτιθεται οτι γνωριζεις τα βασικα, με το αν και το μπορει δεν βγαινει τιποτα. Συγνωμη για το υφος.



[DIY by Joncr]

Για να κανεις νια κατασκευη σαν αυτη υποτιθεται οτι γνωριζεις τα βασικα, με το αν και το μπορει δεν βγαινει τιποτα. Συγνωμη για το υφος.

Εγω τα φτιαχνω ετσι , αλλιως δεν θα ηταν χομπυ , θα ηταν επαγγελμα



[HAWK270]

δες και εδω

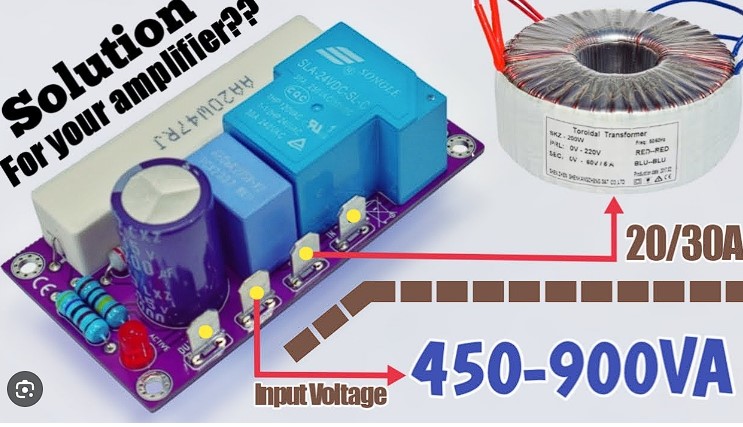

Module Softstart 230V 15A pour Amplificateurs - Audiophonics

Ce module permet de commuter la sortie entre 1 et 2 secondes après avoir été alimenté. Pendant ce laps de temps, le courant d'appel est amorti par la résistance de 15W. Il se connecteur après l'interrupteur d'alimentation.

www.audiophonics.fr



[JOHN MARKOU]

Αυτό έχει delay time 1-2 secs. Νομίζω ότι ίσως χρειάζεται λίγο παραπάνω.



[DIY by Joncr]

Αυτο κανει; https://www.audiophonics.fr/fr/soft...et-protection-pour-amplificateur-p-16065.html



[HAWK270]

Αυτο κανει; https://www.audiophonics.fr/fr/soft...et-protection-pour-amplificateur-p-16065.html

Αυτο το ειχα καποτε και δεν δεν το εβαλα ειναι ιδιο με οτι κυκλοφορει απο ebay και aliexpress και ειχε διαρροη

αυτο που εβαλα ναι μαλλον θελει μεγαλυτερη καθυστερηση και πιθανον να μπορεις να το αλλαξεις αν και δεν το εχω ψαξει



[DIY by Joncr]

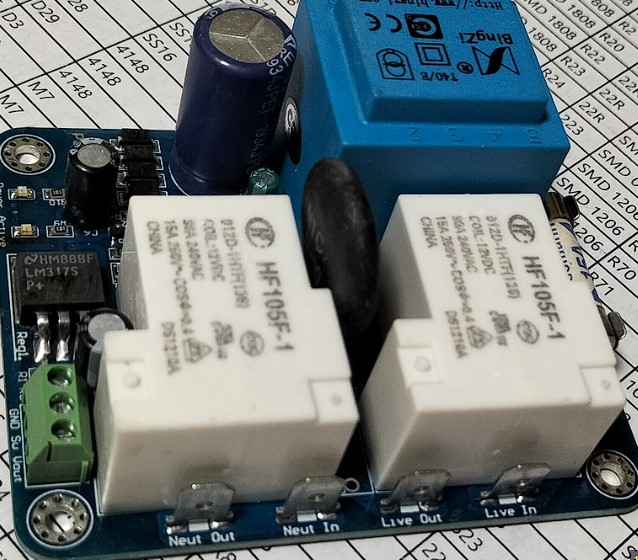

Επισης σε ξενη σελιδα μου προτειναν αυτο , το οποιο ειναι πολυ απλό και δοκιμασμενο απο οτι μου εγραψαν :

Soft Start for Power Supply

The circuit will limit the current through the supply wires to 5.5A for about 1.5sec. After that time the relay will close and the current flow won't be restricted anymore. This is a very interesting circuit if you have a large toroid with big electrolytic caps connected to the power supply...

electronics-diy.com



[karajak]

Τα πράγματα είναι πολύ απλά.

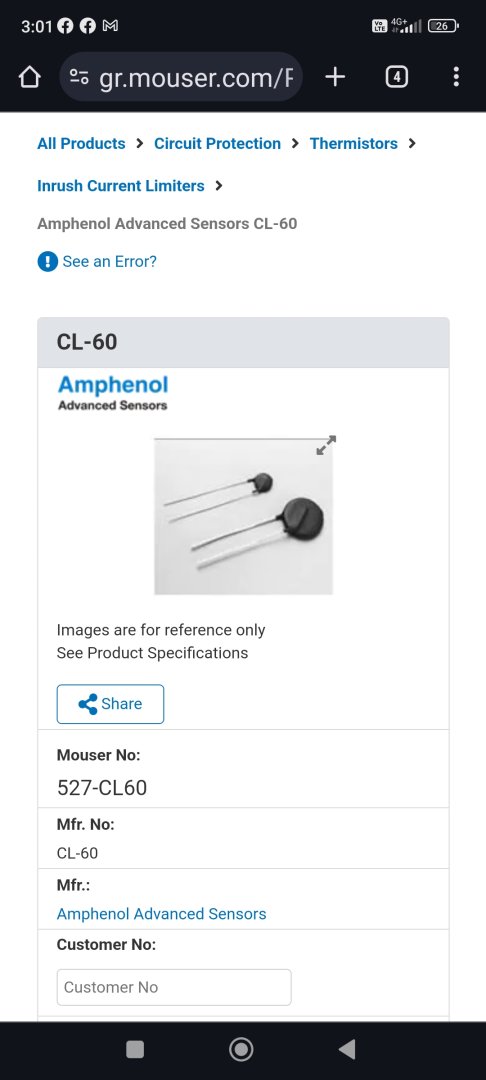

Στο σχέδιο του pass έχει μετά τον διακόπτη ένα θερμίστορ cl 60 .
Με αυτό δεν ρίχνει την ασφάλεια.
Η έναυση χωρίς αυτό ρίχνει την ασφάλεια λόγω μετασχηματιστή και όχι του φίλτρου.
Αυτό χρειάζεται.
Ο φανός συνήθως έχει.
