Μια φορά κι έναν καιρό...

[skaloumbakas]

Rollerscating of my T/T ...!!!

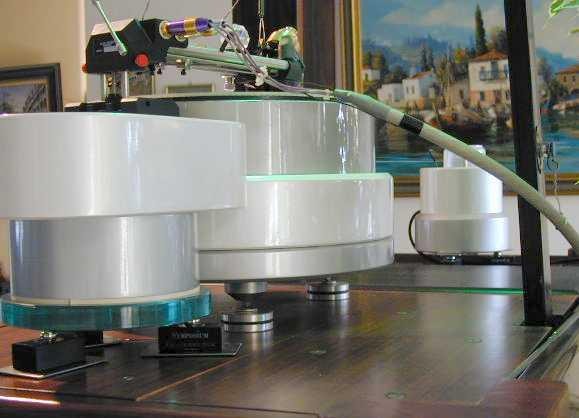

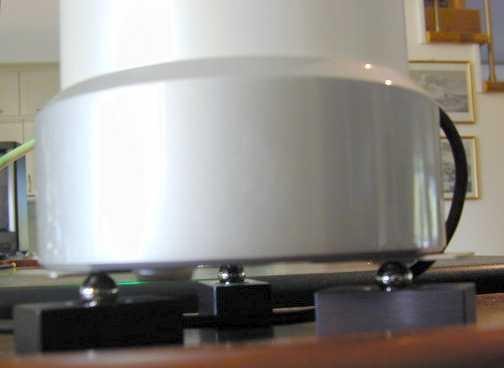

Μέχρι και σε rollerblocks δούλεψα το πικάπ για ένα χρόνο (2001). :137:

Με τις τότε συνθήκες των μηχανημάτων πάνω στο rack, η βελτίωση στον ήχο ήταν αισθητή...

motor housing on Symposium rollerblocks, 2001

arm base on Symposium rollerblocks, 2001



[skaloumbakas]

12-feet monster...

Μετά την προσθήκη του flywheel, το τέρας απέκτησε 12 πόδια - spikes... (Σεπ 2003 και μετά)

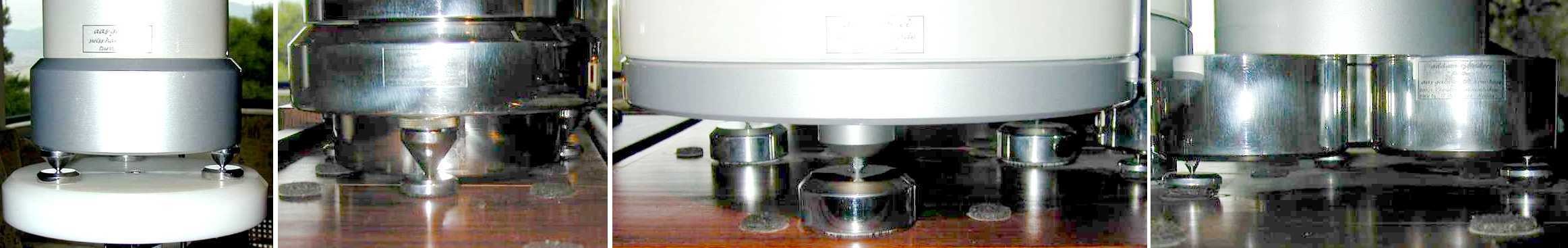

4 φωτογραφίες σε μία - δείτε την μεγένθυνση της φωτο.
Από αριστερά προς τα δεξιά: motor housing, flywheel, subsassis, arma base.



[skaloumbakas]

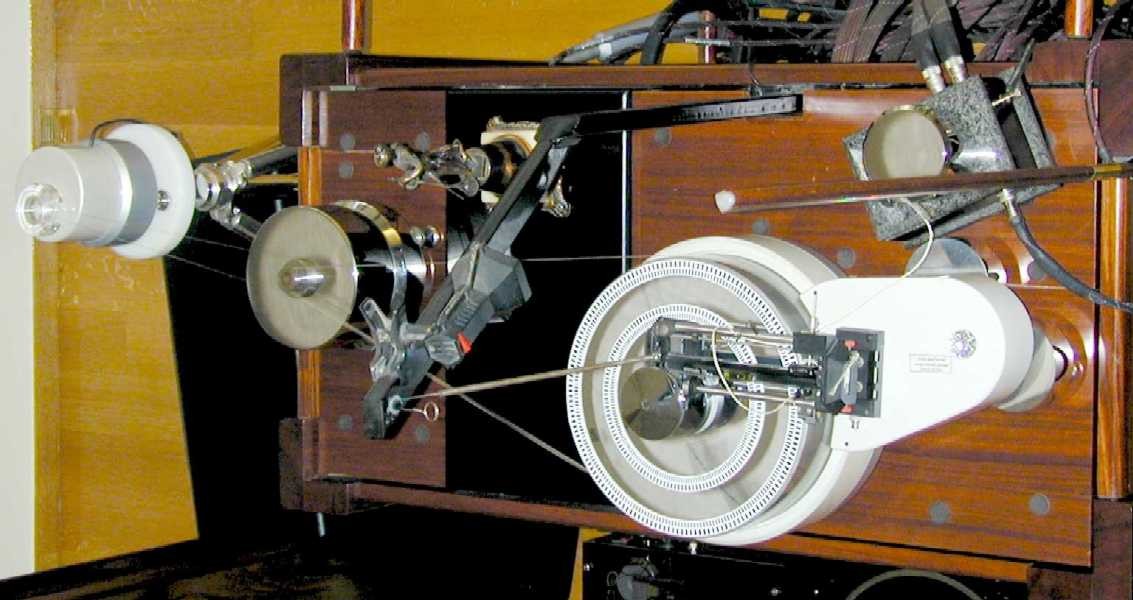

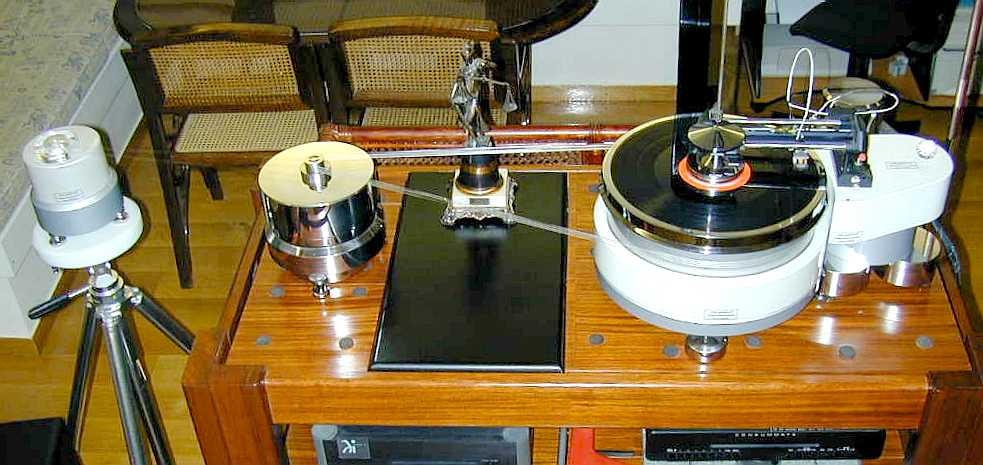

4 + 2 belts...

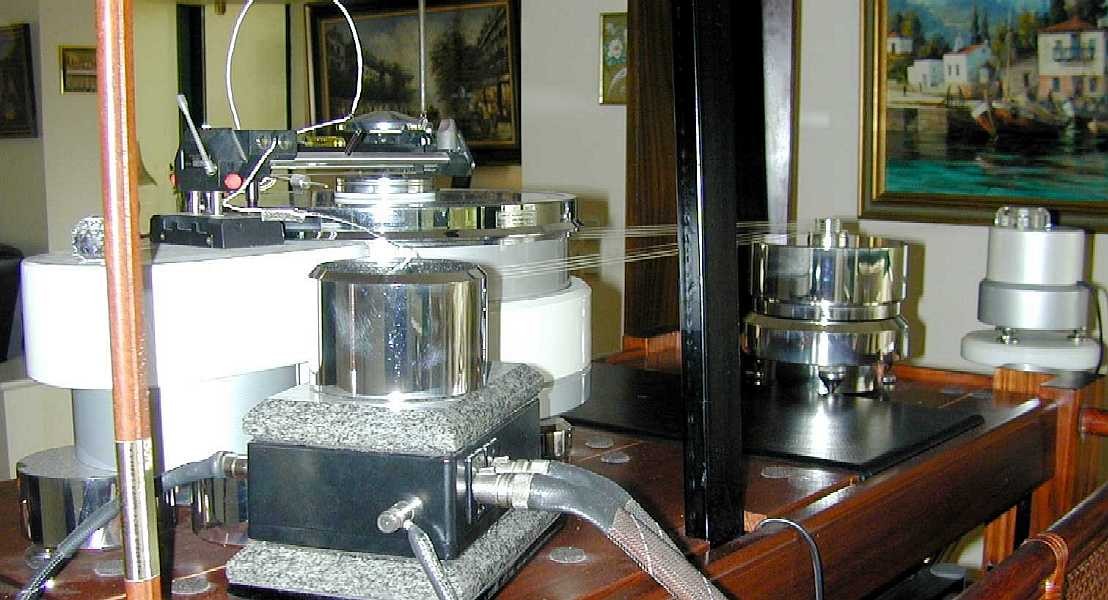

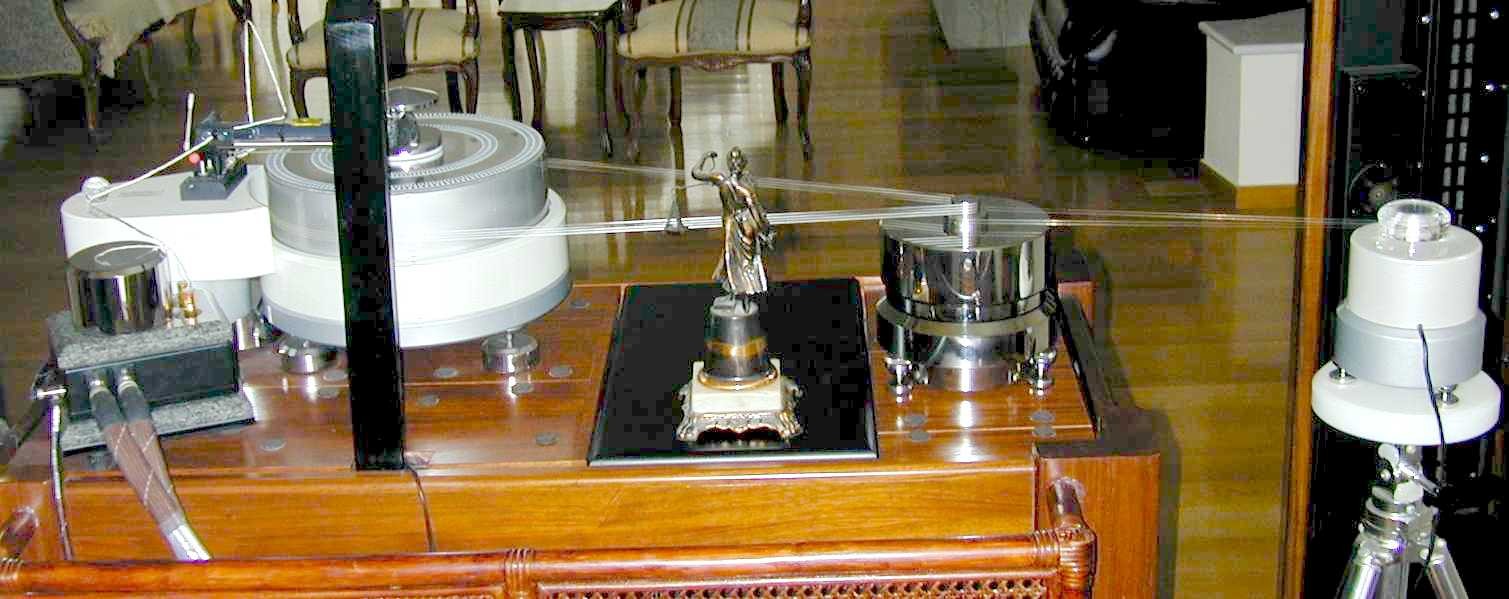

Οι επόμενες 6 φωτογραφίες είναι τραβηγμένες τον Σεπτέμβριο 2003 όταν υπήρχε πια το flywheel, αλλά ακόμα "έπαιζα" με τις διαμορφώσεις και τους ιμάντες, για να τελειοποιήσω την κατασκευή...

Οι συγκεκριμένες φωτο δείχνουν 2 ιμάντες να δίνουν κίνηση στο flywheel και 4 ιμάντες να δίνουν κίνηση στο πλατώ

φωτο από πίσω



[skaloumbakas]

Απάντηση: Μια φορά κι έναν καιρό...



[skaloumbakas]

Απάντηση: Μια φορά κι έναν καιρό...



[Leporello]

Απάντηση: Μια φορά κι έναν καιρό...

Χρηστο, μου κανει εντυπωση που η κεφαλη δεν επηρεαζεται απο τοσο ισχυρο μαγνητικο πεδιο, εστω κι αν αυτο ειναι κατω απο το platter.

Θεωρητικα, τα πηνια της κεφαλης αφου βρισκονται μεσα σ' ενα περιστρεφομενο μαγνητικο πεδιο, εστω κι αδυναμο, θα πρεπει να παραγουν μια πολυ μικρη ΗΕΔ ( πιθανον της ταξεως των μικροβολτ). Τωρα στην πραξη και αφου δεν παρατηρησες καμια ανωμαλια, το φαινομενο θα ειναι αμελητεο.

Η λεπτομερεια και το μερακι με τα οποια εκανες τον σχεδιασμο και την κατασκευη ειναι το κατι αλλο!



[savatage]

Μιας και βλέπω ότι δόθηκε ιδιαίτερη προσοχή στην απόσβεση των ταλαντώσεων στο πικαπ και στην στήριξη(θα κάνω τον συνήγορο του διαόλου..) θα ήθελα να ρωτήσω αν έχει προβλεφθεί κάτι για τις ταλαντώσεις που δημιουργούνται από τα ηχητικά κύματα και μεταφέρονται στο πικάπ μέσω των ιμάντων???

Διότι έτσι όπως τα βλέπω τεντωμένα και στον αέρα που θυμίζουν χορδές από κιθάρα. Η δεν υπάρχει τέτοιο θέμα?



[skaloumbakas]

Απάντηση: Re: Μια φορά κι έναν καιρό...

Χρηστο, μου κανει εντυπωση που η κεφαλη δεν επηρεαζεται απο τοσο ισχυρο μαγνητικο πεδιο, εστω κι αν αυτο ειναι κατω απο το platter.

Θεωρητικα, τα πηνια της κεφαλης αφου βρισκονται μεσα σ' ενα περιστρεφομενο μαγνητικο πεδιο, εστω κι αδυναμο, θα πρεπει να παραγουν μια πολυ μικρη ΗΕΔ ( πιθανον της ταξεως των μικροβολτ). Τωρα στην πραξη και αφου δεν παρατηρησες καμια ανωμαλια, το φαινομενο θα ειναι αμελητεο.

Η λεπτομερεια και το μερακι με τα οποια εκανες τον σχεδιασμο και την κατασκευη ειναι το κατι αλλο!

Δεν έχει φανεί να επηρεάζεται η ηχητική απόδοση. Μάλιστα, εκείνο που σκέφτομαι είναι ότι αν επηρέαζε, θα παρατηρούσα κάποιες ηχητικές διαφορές μεταξύ του εξωτερικού και το εσωτερικού track στο δίσκο, πράγμα που δεν συμβαίνει.

Μιας και βλέπω ότι δόθηκε ιδιαίτερη προσοχή στην απόσβεση των ταλαντώσεων στο πικαπ και στην στήριξη(θα κάνω τον συνήγορο του διαόλου..) θα ήθελα να ρωτήσω αν έχει προβλεφθεί κάτι για τις ταλαντώσεις που δημιουργούνται από τα ηχητικά κύματα και μεταφέρονται στο πικάπ μέσω των ιμάντων???

Διότι έτσι όπως τα βλέπω τεντωμένα και στον αέρα που θυμίζουν χορδές από κιθάρα. Η δεν υπάρχει τέτοιο θέμα?

Πολύ καλή η ερώτηση σου.

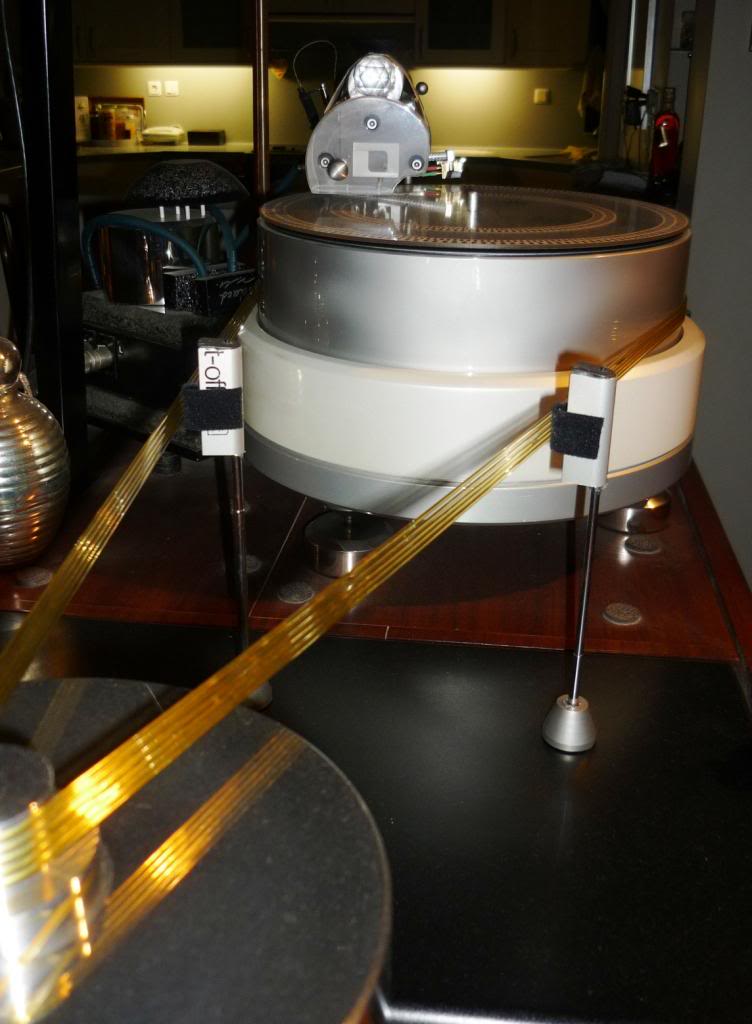

Πράγματι υπάρχει μία μικρή ταλάντωση των 5 ιμάντων που δένουν το πλατώ με το flywheel, γι' αυτό και στη μέση του μήκους της "χορδής" βάζω ένα πολύ μαλακό βελούδο να έρχεται σε επαφή με τους ιμάντες.

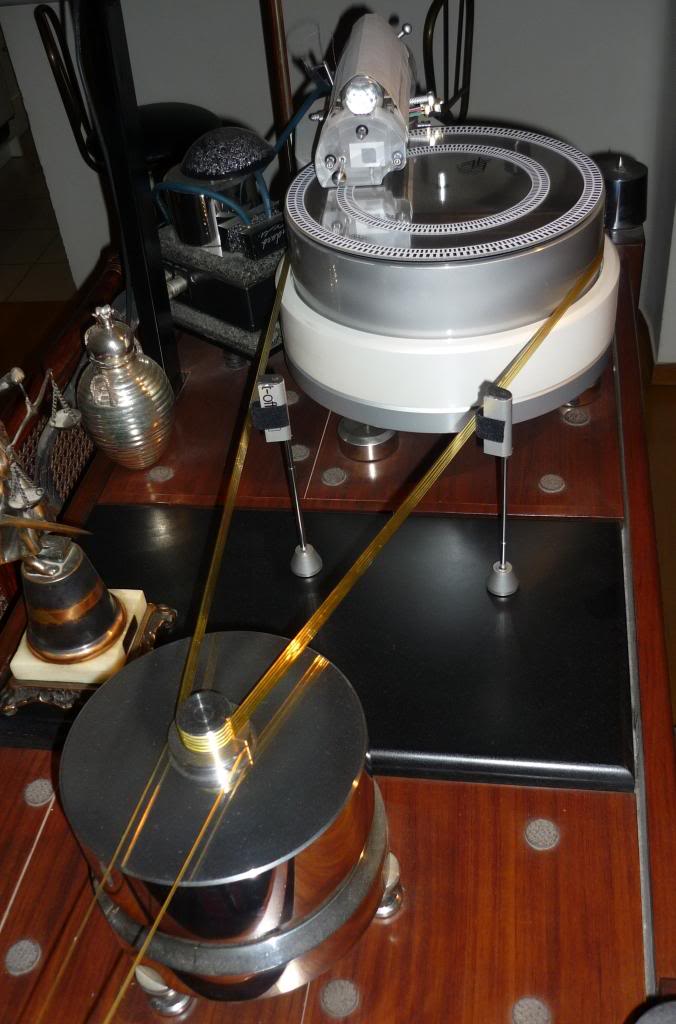

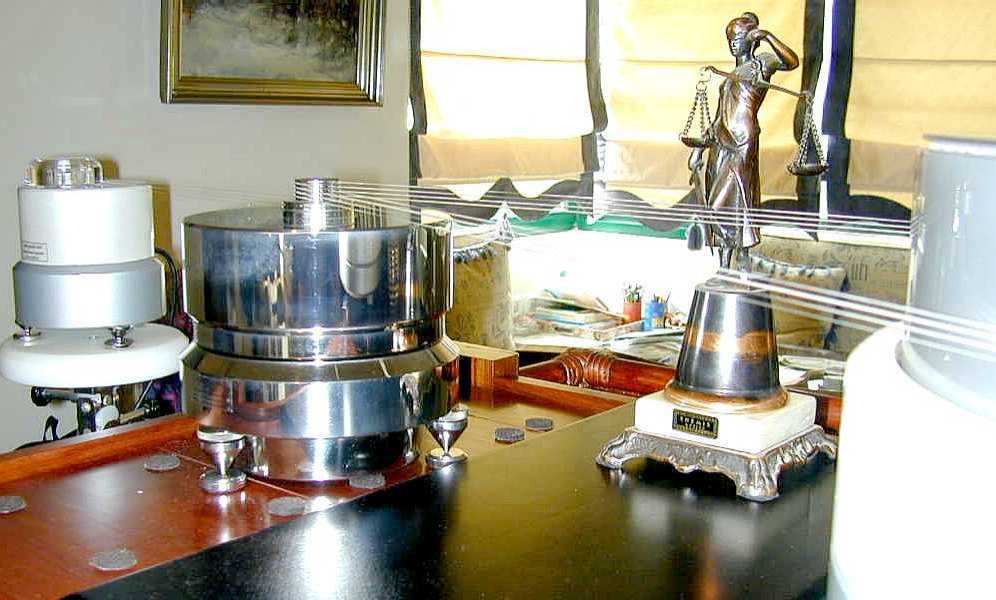

Για την πολύ πετυχημένη ερώτηση σου, έβγαλα 2 φρέσκες φωτογραφίες:

Ταλάντωση δεν παρατηρείται στον μικρό flat ιμάντα που δίνει την κίνηση στο flywheel.



[skaloumbakas]

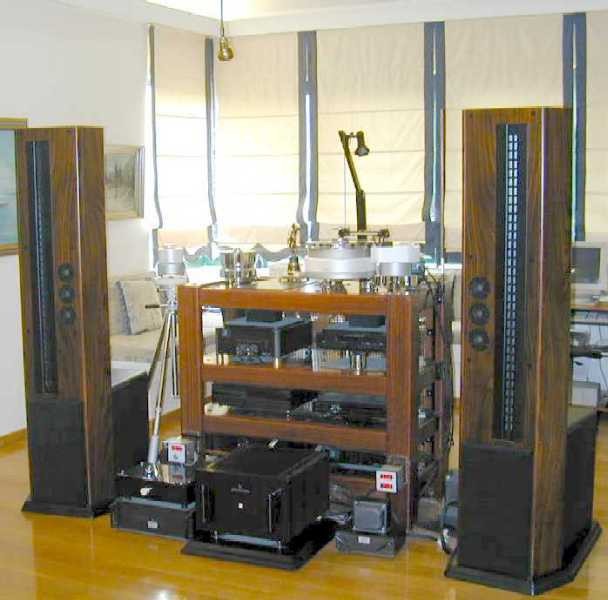

Auditioning... (2003)

Και εδώ, με τις παρακάτω φωτογραφίες, τελειώνει και το τρίτο μέρος του ταξιδιού μου.

Το flywheel από τον Αύγουστο του 2003 που πρωτοκατασκευάστηκε, τον Δεκέμβριο του 2005 τελειοποιήθηκε σε όλα του τα σημεία... :111:

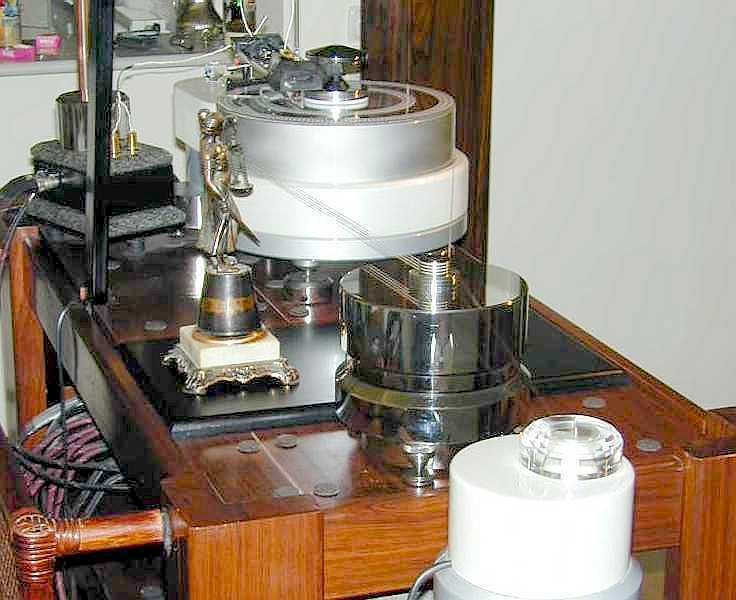

Σεπτέμβριος 2003

Τα δυό παιδιά από την Πάτρα, της 'TL Acoustics', ακούνε τα αποτελέσματα της δουλειάς τους στο σπίτι μου... (Νοέμβριος 2003)



[skaloumbakas]

December 2005 - End of Part III...

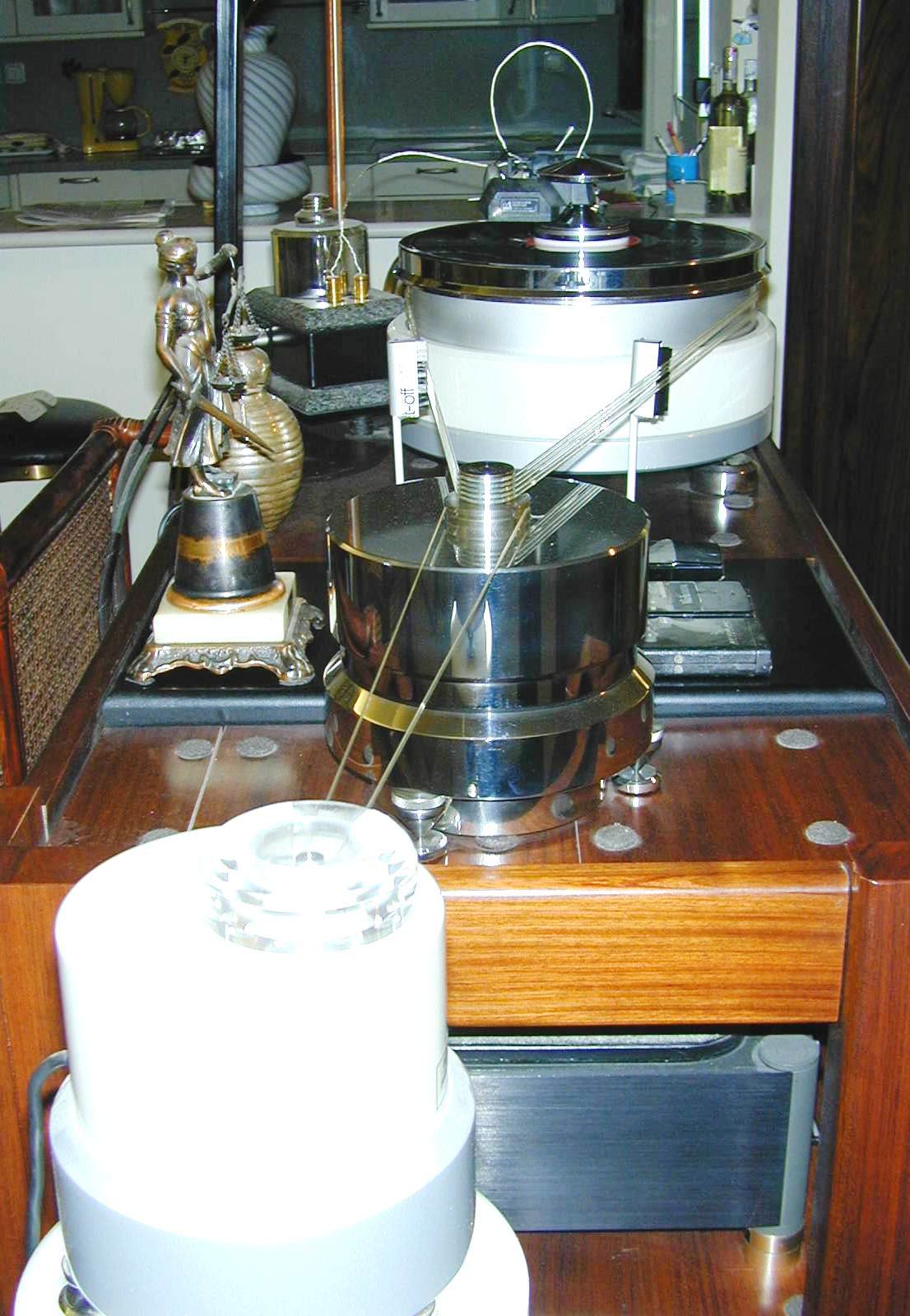

Σεπτέμβριος 2005

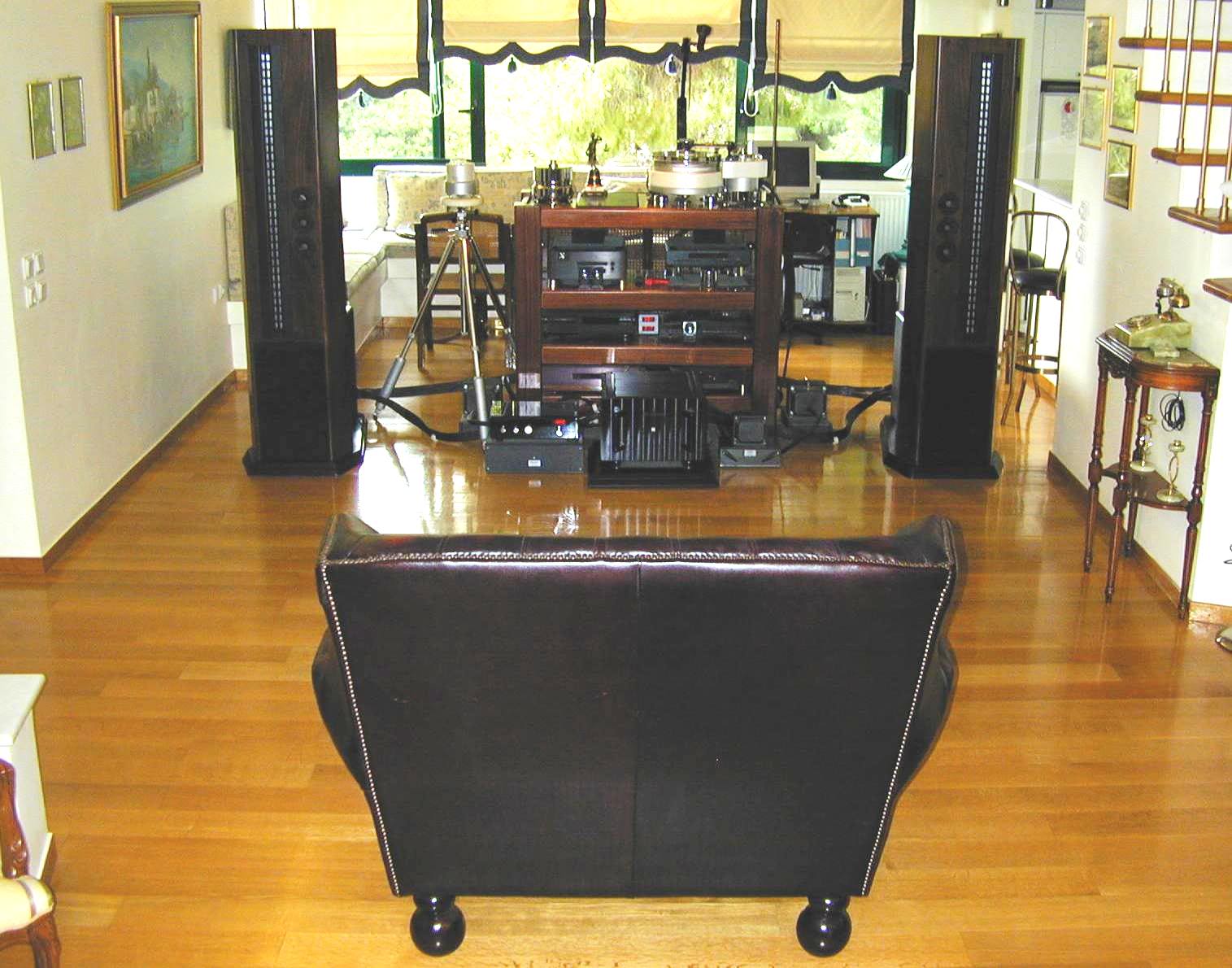

Δεκέμβριος 2005

Και αν αυτό το... πράγμα πουλιόταν, ούτω πως θα έβαζα την περιγραφή στο manual... :138:

* AAS Gabriel heavy mass Swiss made & DIY improved.
* Platter: 44lb/20Kg high quality alloy, with a ring magnet inserted on the bottom and a custom aluminum spindle bearing a small ring magnet.
* Chassis: 84lb/38Kg high quality alloy, on a lead base, bearing a ring magnet on the top.
* Arm base: Outboard, standalone, from high quality alloy, on a lead base and add-on 'surgical grade solid stainless steel 316' cylinders, weighting 57lb/26Kg in total.
* Motor: High quality German made DC, with a polished metal motor spindle (no groove).
* Motor housing: Outboard, standalone, on a 33lb/15Kg lead base, placed on a dedicated 48lb/22Kg tripod.
* Power: Outboard, standalone p.su., with extra strength and 12V battery removed. High quality micro speed adjustment knobs for the 33 and the 45 rpm's.
* Flywheel: Outboard, standalone, from 'surgical grade solid stainless steel 316'; 25lb/11.1Kg - 180mm OD bell, rotating at 375rpm via 6 drives, floating on a 35lb/16Kg chassis, placed away from the platter.
* Drives:
- 1 x 45mm. OD drive, using 1 x 2mm Polyurethane flat belt f/ motor to f-w
- 5 x 27mm. OD drives, using 5 x 2mm OD Polyurethane round belts f/ f-w to platter.
* Suspension: Platter and f-w floating by magnetic repulsion.
* Disc-'O'-Ring: 3.5lb/1.6Kg nickel coated brass, custom made.
* Record clamp: 1.3lb/0.6Kg 'surgical grade solid stainless steel 316', custom made, with a small ring magnet on bottom for extra push.
* Placement: No plinth/base provided. Motor - 450 (± 10mm) - flywheel - 600 (± 30mm) - platter on a straight line, with platter & f-w on the rack (different shelves) and motor on a tripod. Area needed for the whole set-up (phono stage incld): 1500 x 500mm.
* Total weight: (tripod incl. but not p.su. & phono stage): 330 lb/150 Kg.
* Equivalent platter mass (without flywheel): 170 lb/77 Kg.

Το 4ο και τελευταίο μέρος του ταξιδιού μου θα είναι σε πιό ήρεμα νερά... :137:



[GeoVaz]

Απάντηση: Μια φορά κι έναν καιρό...

Η Θέμης σταθερά στην θέση της στις φρέσκιες φωτογραφίες.
Ο βραχίονας όμως ειναι άλλος.... :121:



[skaloumbakas]

2006 - σήμερα...

Στο επόμενο ταξίδι προς την Ιθάκη... (πάλι στα πολιτικά τό 'ριξα... :143 θα μας απασχολήσει:

- η αναβάθμιση (εις διπλούν) του παράλληλου βραχίονα της Clearaudio,
- η αλλαγή της κεφαλής (εις διπλούν και αυτή λόγω ζημιάς),
- η κατάργηση των Xaitas isolators από την τροφοδοσία και
- η μετακίνηση των ηχείων ακόμα πιό μπροστά... :136:







Τέλος, θα μας απασχολήσει....




- η τοποθέτηση ενός swarovski επάνω στο βραχίονα... :135:



[Snow Whitty]

Απάντηση: Μια φορά κι έναν καιρό...



[JOHN MARKOU]

Απάντηση: Μια φορά κι έναν καιρό...

Χριστίνα μας ξε κούφανες:201::205::204::625:



[savatage]

Re: December 2005 - End of Part III...

Πολύ σκόνη βλέπω στο ρακ. Μήπως δεν παίζει καλά το σύστημα??:138::143::142::135:


Υ.Γ Λόγω σκόνης μάλλον θα έχει κόκκο...



[JOHN MARKOU]

Απάντηση: Μια φορά κι έναν καιρό...

εεεεε τι να παίξει μωρέ χλάπα είναι,όπως λέγαμε κάποτε , το κρασί παλιό, το χαβιάρι μαύρο , ............!Αυτάαααα.



[JOHN MARKOU]

Απάντηση: Μια φορά κι έναν καιρό...

Α!!!! το τυρί μουχλιασμένο?!!!!!!!!
Ε αυτάααααα



[GeoVaz]

Απάντηση: 2006 - σήμερα...

Στο επόμενο ταξίδι προς την Ιθάκη... (πάλι στα πολιτικά τό 'ριξα... :143 θα μας απασχολήσει:

- η αναβάθμιση (εις διπλούν) του παράλληλου βραχίονα της Clearaudio,
- η αλλαγή της κεφαλής (εις διπλούν και αυτή λόγω ζημιάς),
- η κατάργηση των Xaitas isolators από την τροφοδοσία και
- η μετακίνηση των ηχείων ακόμα πιό μπροστά... :136:

Αυτό θέλω να μπει priority :142:



[skaloumbakas]

Xaitas isolators V-3 & V-4

Παραγγελιά δεκτή! :114:

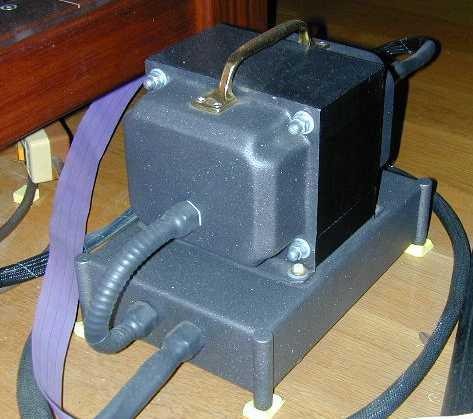

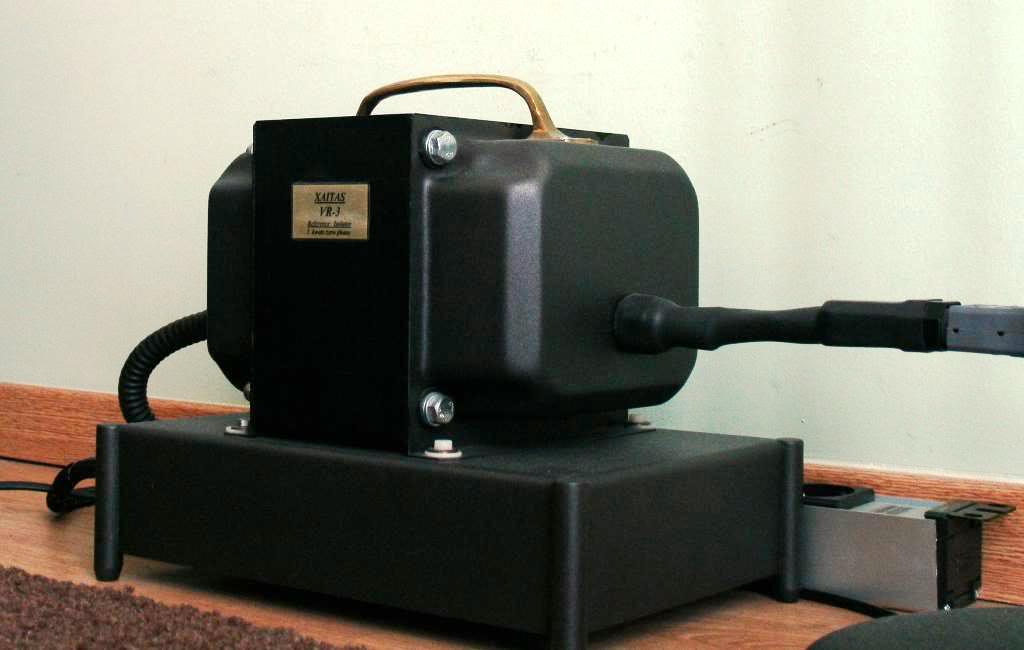

Λοιπόν, για όσους δεν έχουν δει, το Xaitas Isolator είναι αυτό:

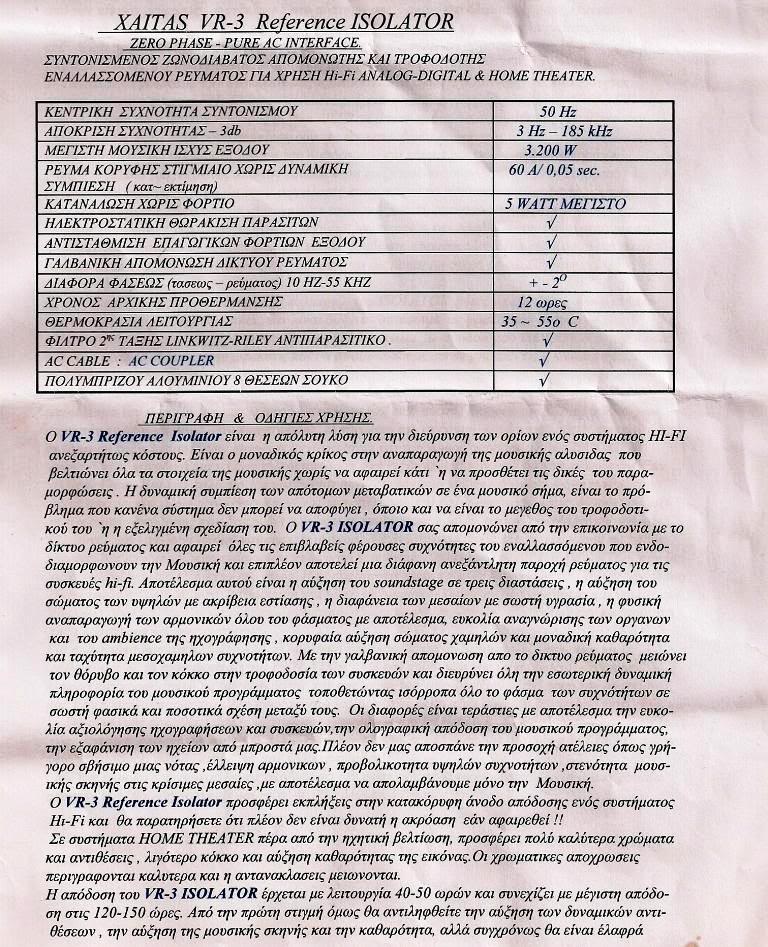

πρώτη σελίδα του manual.


Βγαίνει σε 3 και 4 KW ισχύος και μπαίνει (η μπαίνουν) στο ρεύμα ενώ από την άλλη, συνδέεται καλώδιο με πολύμπριζο καλής ποιότητας (φτιάχνει ο Μπ. Χάιτας - τα καλώδια ρεύματος του Μπάμπη, ακόμα τα χρησιμοποιώ σε όλο το σύστημα)

Οταν τα πρωτοέβαλα είχα εντυπωσιακά αποτελέσματα και τον Ιούλιο του 2000 έγραφα: http://aca.gr/equip09.htm (ακόμα και φασματικά διαγράμματα εχω μέσα... :137



[GeoVaz]

Απάντηση: Μια φορά κι έναν καιρό...

Δεν ανοίγει κανένα λινκ από το aca.....
