Ο Προενισχυτής Γραμμής

[Valve Audio Acoustics]

Πάμε να δούμε τα επί μέρους τμήματα του...
Ο προενισχυτής θα μπορούσε να ονομαστεί και <<Δύο όροφοι>> λόγο του τρόπου ανάπτυξης του.
Επιλογέας-ρύθμιση στάθμης, κύκλωμα και τροφοδοσία αναπτύχθηκαν σε δύο επίπεδα, με αποτέλεσμα την ελαχιστοποίηση των καλωδιώσεων.
Η απόσταση που τα χωρίζει είναι ακριβώς 4 εκατοστά όσο και η απόσταση των βυσμάτων RCA.

Αρχικά ο επιλογές εισόδων (4) και η ρύθμιση στάθμης.
Το μήκος των καλωδίων από τα βύσματα μέχρι τη πλακέτα είναι από 4 εκατοστά στην είσοδο 1 έως 8 εκατοστά στη 4.
Το καλώδιο είναι χαλκός κρυογεννημένος στους -256 βαθμούς.
Η καλωδιοταινία που φαίνεται μεταφέρει τις εντολές από το μπροστινό πάνελ ενώ εμπρός και δεξιά διακρίνεται ελαφρώς το τροφοδοτικό του κυκλώματος ελέγχου.

πολυ καλη επιλογη το πηνιοσυρμα στις εισοδους! ευγε !



[analogikos]

πολυ ωραια κατασκευή μπράβο ! με βαζετε στη πρίζα για pre ρε γαμωτο...
Τακη αν ο βορειοελλαδίτης ειναι αυτος που φανταζομαι ( περιοχη Χαριλάου) τον ξερω πολυ καλα κανει καλη δουλειά και εχω πολλα δικά του κομάτια, αν θες βοήθεια πες.



[PeterMeni]

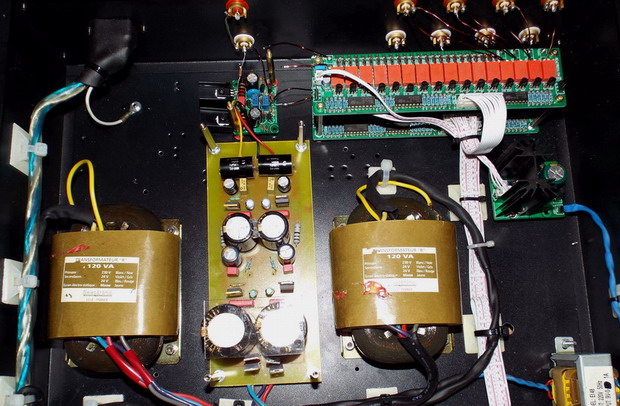

Οι δύο μετασχηματιστές R-Core της Γαλλικής Selectronic. 120 VA έκαστος, για να αναλάβει τη τροφοδοσία του κάθε καναλιού.
Η συνδεσμολογία τους είναι πρόχειρη και μόνο για να δοκιμαστεί το κύκλωμα που διακρίνεται.

Δυστυχώς, αν και η αναγραφόμενη τάση τους είναι 2 x24 volts, αυτοί δίνουν 2 x 27,4 στο δευτερεύων.
Το αποτέλεσμα είναι, οι πυκνωτές εξομάλυνσης των 35 Volts που είχα επιλέξει να μην επαρκούν, αφού η τάση που τους εφαρμόζεται είναι 38 volts.
Καινούρια λοιπόν παραγγελία πυκνωτών στα 50 Volts και η ολοκλήρωση της κατασκευής πάει λιγάκι πίσω!.



[JOHN MARKOU]

Υπάρχει και η plintron πέτρο που κατασκευάζει μετ/στες και επι παραγγελία.
Απλώς σε ενημερώνω αν δεν την ξέρεις. Είναι απο τις καλύτερες εταιρίες στο είδος της.



[PeterMeni]

Μου λες να παραγγείλω απλούς μετασχηματιστές τοροειδείς, από μια εταιρία που ζητάει όσα της λείπουν και να χρεωθώ και μεταφορικά τεσσάρων κιλών από Καναδά!!!!



[ep4nder]

Μου λες να παραγγείλω απλούς μετασχηματιστές τοροειδείς, από μια εταιρία που ζητάει όσα της λείπουν και να χρεωθώ και μεταφορικά τεσσάρων κιλών από Καναδά!!!!

Έτσι για την πληροφορία αν και δεν έχει σχέση με το νήμα, η ίδια εταιρεία δραστηριοποιείται και στην Ολλανδία (Amplimo-Plitron) και τα στέλνουν από εκεί...



[PeterMeni]

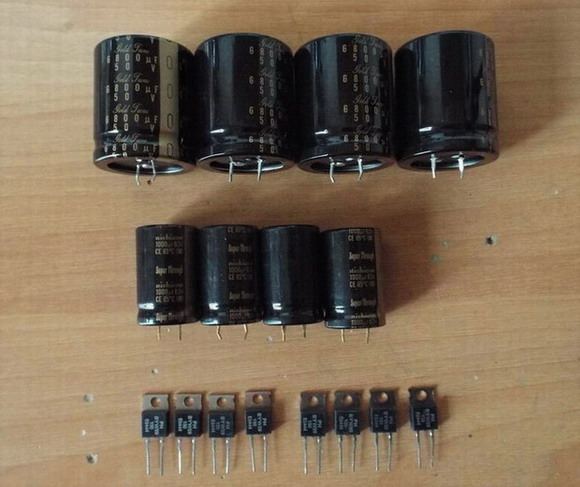

Οι κύριες αποθήκες ισχύος του προενισχυτή και τα διόδια φόρτισης τους!



[PeterMeni]

Τα δύο τροφοδοτικά (ένα για κάθε κανάλι) συναρμολογημένα και έτοιμα για τοποθέτηση.
Συνολικά, 32000 μF εξαιρετικής ποιότητας πυκνωτές απαρτίζουν τη τροφοδοσία, τροφοδοτούμενοι από υπερυψηλής ταχύτητας διόδια 8Α συνεχούς ρεύματος και 40Α κορυφής.



[anemelos]

Αν επιτρέπεται Πετράν τι μάρκα είναι οι πυκνωτές;



[PeterMeni]

Nichicon όλοι, από τη σειρά Gold tune οι μεγάλοι και Super through οι μικροί.



[PeterMeni]

Το πρώτο πάτωμα-κανάλι τοποθετημένο, ρυθμισμένο και έτοιμο για λειτουργία...



[PeterMeni]

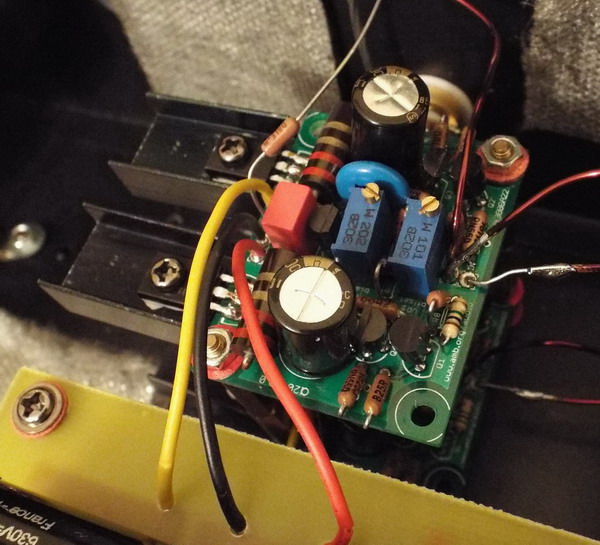

Το κύκλωμα του προενισχυτή είναι το γνωστό a20, με το εξαιρετικά μικρό μέγεθος και τη μεγάλη πυκνότητα υλικών. Αυτό έχει ως συνέπεια ελάχιστες διαδρομές σήματος, με ότι αυτό συνεπάγεται.
Υλοποιήθηκε δε με ότι καλύτερο υπάρχει...
Αντιστάσεις στρατιωτικών προδιαγραφών της Dale, Elna Silmic πυκνωτές απόζευξης, αντιστάσεις ισχύος Allen Bradley, επιλεγμένα τρανζίστορ για ήχο.



[PeterMeni]

Η τελική μορφή του εσωτερικού του προενισχυτή, αφού τοποθετήθηκε και το δεύτερο πάτωμα-κανάλι.



[PeterMeni]

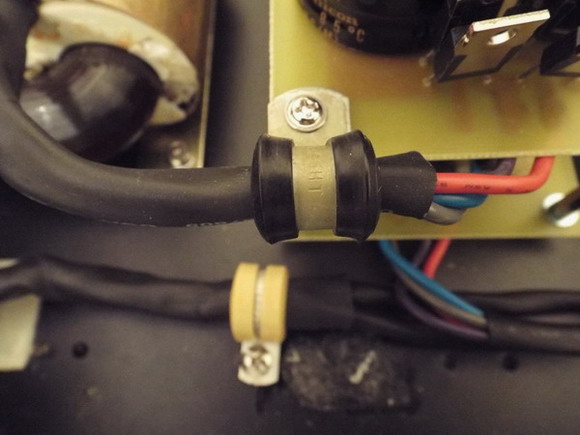

Λεπτομέρεια από τη στήριξη των καλωδίων των μετασχηματιστών επάνω στα τροφοδοτικά. Κολιέδες που συναντάμε μόνο σε ιπτάμενες κατασκευές!



[PPG]

Μπράβο Πέτρο πραγματικός καλλιτέχνης!!!!
Μας έφτιαξες άσχημα με το οφθαλμολουτρο
Φυσικά και δεν χορτάσαμε να ξέρεις!!!



[PPG]

Επίσης τρομερή λεπτομέρεια το ταμπελάκι πάνω από τους πυκνωτες!!!
Caution Πετραν masterpiece!!!



[brego]

Πραγματικά η λεπτομέρεια στην κατασκευή αυτή είναι το κάτι άλλο.
Που να το βλέπεις και από κοντά. Δεν συζητώ να το ακούσεις
Συγχαρητήρια και από εμένα Πέτρο. Δώσε και άλλες φώτος



[PPG]

Πραγματικά η λεπτομέρεια στην κατασκευή αυτή είναι το κάτι άλλο.
Που να το βλέπεις και από κοντά. Δεν συζητώ να το ακούσεις
Συγχαρητήρια και από εμένα Πέτρο. Δώσε και άλλες φώτος [/quote

Πρόλαβες και τον ακούσες???
Εισαι πολυ τυχερός!!!



[charas]

Λιγο φως ρε παιδια.Τι ειναι αυτος ο προενισχυτης α20 γιατι αναφερεται ως πολυ γνωστος αλλα εγω δεν τον ξερω.



[PeterMeni]

Επίσης τρομερή λεπτομέρεια το ταμπελάκι πάνω από τους πυκνωτες!!!
Caution Πετραν masterpiece!!!

Το ταμπελάκι αυτό έχει ιστορία. Βρισκόταν στο εσωτερικό ενός Cd player της Rotel, για προστασία μιας πλακετίτσας με καλώδια ρεύματος.
Όταν λοιπόν βελτίωσα το CD, η πλακέτα αυτή <<εμπόδιζε>>, αφού στη θέση της ήθελα να βάλω έναν μετασχηματιστή!
Έτσι η πλακέτα <<μετακόμισε>> στα πλαϊνά του μηχανήματος και το ταμπελάκι περίσσεψε, οπότε μπήκε στη άκρη για μελλοντική χρήση.
Στη συγκεκριμένη λοιπόν κατασκευή οι μεγάλοι πυκνωτές του κάθε καναλιού σχεδόν ακουμπούν σε πλακέτα και στο καπάκι αντίστοιχα.
Έκοψα λοιπόν στη μέση το προστατευτικό πλαστικό και μπήκε επάνω στους πυκνωτές.
Εδώ φαίνεται καλύτερα η ελάχιστη απόσταση...
