Ohm's εδώ Ohm's εκεί.. (και στην μέση crossovers)

[ΔημήτρηςΑ]

Τα σέβη μου!
Αν έχουμε 2 ζευγάρια ηχείων 8ohm το κάθε ένα και τα παραλληλίσουμε αυτά θα μας δώσουν σύνθετη συνολική αντίσταση 4 Ohm . Συνδέοντας τα λοιπόν σε έναν ενισχυτή ο οποίος μπορεί να ανταποκριθεί σε αυτή την τιμή θεωρητικά είμαστε εντάξει.
Ερώτηση: Με τα crossover's των ηχείων ως κύκλωμα τι γίνεται; Αυτά είναι μελετημένα να δουλεύουν στα 8 ohm. Επηρεάζεται η συχνοτική συμπεριφορά τους με την διασύνδεση που κάναμε ή πρέπει να τα αντιμετωπίζουμε ως δύο ανεξάρτητα θέματα;



[Costas Coyias]

Ερώτηση: Με τα crossover's των ηχείων ως κύκλωμα τι γίνεται; Αυτά είναι μελετημένα να δουλεύουν στα 8 ohm. ...

Δεν ισχύει αυτό. Ένα κύκλωμα κροσόβερ είναι σχεδιασμένο κατά τρόπον, ώστε σε συνδυασμό με συγκεκριμένου τύπου, συγκεκριμένου πλήθους και συγκεκριμένης συνδεσμολογίας μεγάφωνα, να παρουσιάζει μια κατά το δυνατόν αποδεκτή διακύμανση της αντίστασης, κατά την κρίση του σχεδιαστή. Και φυσικά, δύο τέτοια συστήματα, δύο ηχεία δηλαδή, συνδεδεμένα παράλληλα δεν αλληλεπηρεάζονται. Επηρεάζουν όμως την απόκριση συχνότητας και την παραμόρφωση του ενισχυτή, και επομένως ολοκλήρου του συστήματος, λιγώτερο ή περισσότερο, αναλόγως της σχεδίασης του τελευταίου.



[ΔημήτρηςΑ]

Επηρεάζουν όμως την απόκριση συχνότητας και την παραμόρφωση του ενισχυτή, και επομένως ολοκλήρου του συστήματος, λιγώτερο ή περισσότερο, αναλόγως της σχεδίασης του τελευταίου.

Αυτό γιατί; Προστίθενται οι ευαισθησίες των ηχείων (με μπακαλίστικη σκέψη) με αποτέλεσμα να μην αντέχει ο ενισχυτής να δώσει όλα όσα πρέπει;
Προσπαθώ να καταλάβω τα υπέρ και τα κατά μία τέτοιας σχέσης ενισχυτή - ηχείων.



[geo555]

απο τα λιγα που καταλαβαινω, 4ωμ ειναι σε μια συγκεκριμενη συχνοτητα, η αντισταση δεν ειναι σταθερη αλλα μεταβαλλεται με τη συχνοτητα με μεσο ορο πχ 4.
αν συνδεσεις δυο ηχεια στη σειρα, η αποκριση της αντιστασης σε σχεση με τη συχνοτητα δε θα ειναι ιδια.



[Costas Coyias]

Αυτό γιατί; Προστίθενται οι ευαισθησίες των ηχείων (με μπακαλίστικη σκέψη) με αποτέλεσμα να μην αντέχει ο ενισχυτής να δώσει όλα όσα πρέπει;
Προσπαθώ να καταλάβω τα υπέρ και τα κατά μία τέτοιας σχέσης ενισχυτή - ηχείων.

Δύο ίσα και όμοια ηλεκτρικά φορτία παραλληλισμένα εμφανίζουν τη μισή της αντίστασής τους, πράγμα που συνεπάγεται την διπλάσια απαίτηση ρεύματος από τον ενισχυτή, η οποία, κατά περίπτωσιν, δεν ικανοποιείται συνεχώς στη μονάδα του χρόνου, οπότε, συνήθως, εμφανίζεται κάμψη εκεί που απαιτείται το μέγιστο της ισχύος, δηλαδή στα μπάσα. Εκτός αυτού για θερμικούς λόγους, αυξάνεται και η παραμόρφωση, κυρίως στους μέσης και κάτω τιμής ενισχυτές τάξης ΑΒ, όπου η ψύξη δεν είναι αυτονοήτως επαρκής, ίσως όχι πολύ, αλλά πάντως αυξάνεται.

Επίσης, χειροτερεύει η απόκριση συχνότητας, αφού δύο ηχεία παράλληλα έχουν τη μισή αντίσταση εξόδου, οπότε αποδίδουν ευκολότερα αντιδραστική ισχύ, την οποίαν καλείται να καταναλώσει ο ενισχυτής, και γι' αυτό μεταβάλλεται η απόκρισή του, ίσως όχι πολύ, αλλά πάντως μεταβάλλεται, εκτός εξαιρέσεων.

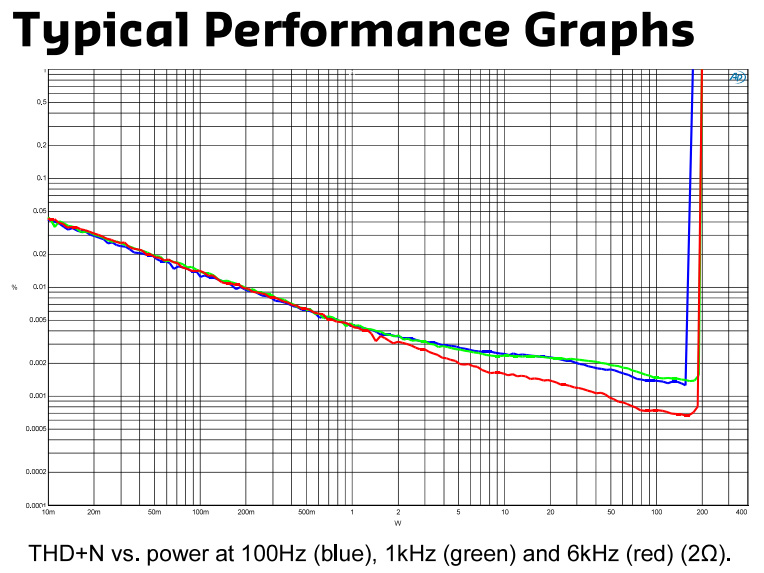

Παρενθετικά, παραμόρφωση σαν αυτήν εδώ είναι πολύ δύσκολο - ίσως αδύνατο - να επιτευχθεί με συμβατικό γραμμικό ενισχυτή τάξης ΑΒ, ακόμη και Α.
