Atmos 5.1.4 εγκατάσταση

[Blade77]

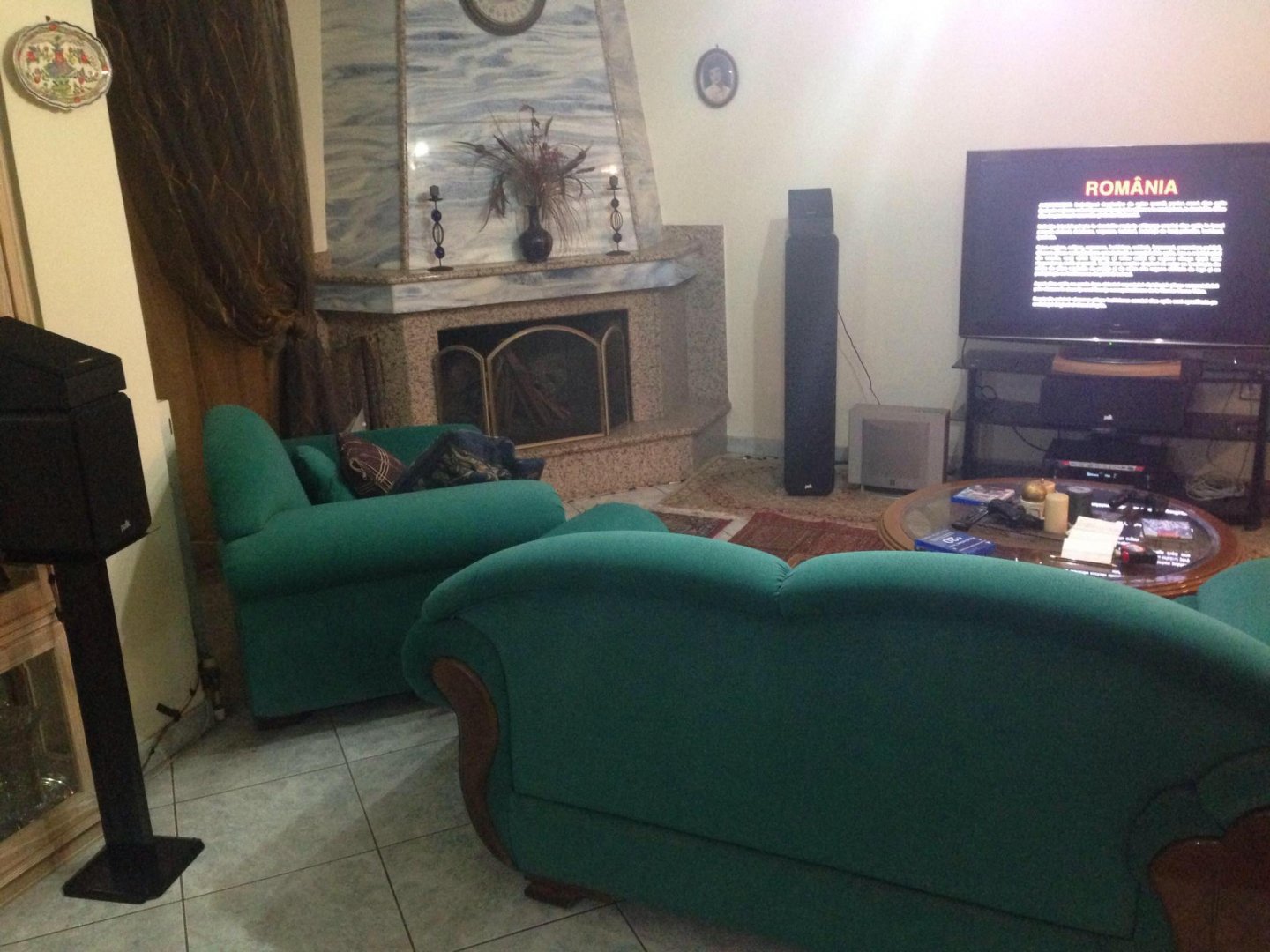

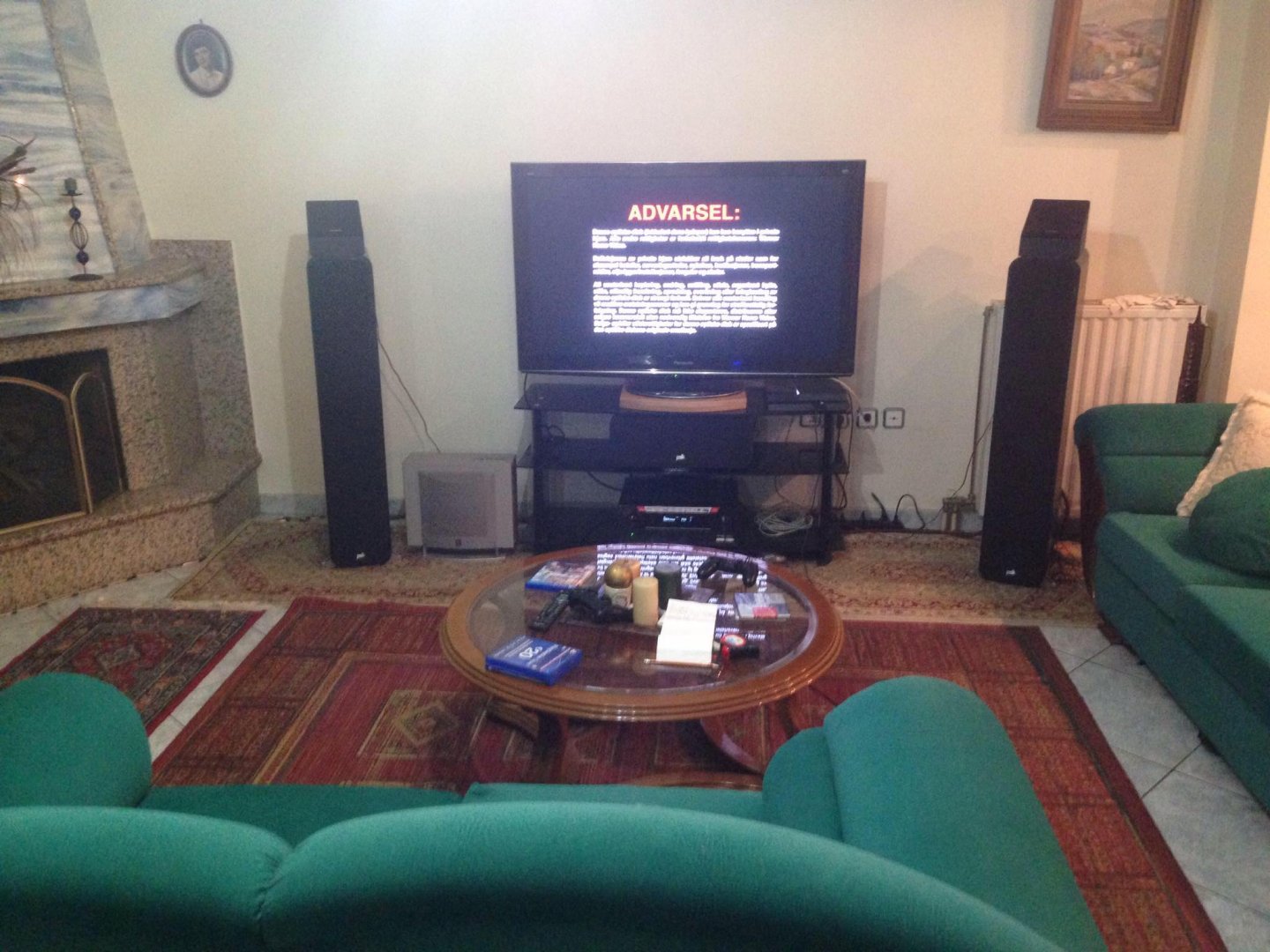

Καλησπέρα. Έχω ένα σύστημα 5.1.4 (το οποίο αποτελείται από Denon 3700, Signature Series S60,S30,S15 + 4 Quadral A5 Dolby Enabled Speakers). Αύριο μάλλον θα ολοκληρώσω το σύστημα με την αγορά μίας OLED 65'' CX έτσι ώστε να μπορέσω να καθορίσω ακριβώς την απόσταση της θέσης ακρόασης, η οποία ελπίζω να μείνει ίδια όπως τώρα περίπου στα 3μ. Σε γενικές γραμμές είμαι ευχαριστημένος με το 3d effect που παίρνω, αλλά το πρόβλημα μου είναι ότι δεν έχω την αίσθηση ότι ένας ήχος έρχεται από πάνω. Σε πρώτη φάση θα δοκιμάσω, αφού οριστικοποιήσω τη θέση ακρόασης, να μετακινήσω τα Quadral, αλλά νομίζω ότι μάλλον θα πρέπει να τα βάλω στο ταβάνι μήπως και παίξουν καλύτερα. Αν δεν κάνω λάθος θα π΄ρεπει να τοποθετηθούν σε κλίση 30 μοιρών προς τη θέση ακρόασης, τόσο τα 2 μπροστά, όσο και τα 2 πίσω μου, ευθυγραμμισμένα πάντα με τα main L και R. Επειδή στα 2 διαγράμματα της dolby δε γίνεται σαφές, θα πρέπει τα πίσω atmos ηχεία να βρίσκονται πίσω από τα surround μου? Επίσης πιστεύεται ότι θα δείχνουν άσχημα στο ταβάνι, οπότε θα ήταν καλύτερα να πήγαινα σε heights μπροστά και στο πλάι? Τι προτείνεται να κάνω?



[JOHN MARKOU]

Εννοείται ότι τα atmos πρέπει να είναι ταβάνι.
Για τις γωνίες και τις αποστάσεις θα σου μιλήσουν οι ειδικοί.
Ετσι όπως τα έχεις ακουμπίσει επάνω στα άλλα ετοιμάσου να φας το κράξιμο της ζωής σου.



[Blade77]

Εννοείται ότι τα atmos πρέπει να είναι ταβάνι.
Για τις γωνίες και τις αποστάσεις θα σου μιλήσουν οι ειδικοί.
Ετσι όπως τα έχεις ακουμπίσει επάνω στα άλλα ετοιμάσου να φας το κράξιμο της ζωής σου.

τι εννοείς πάνω στα άλλα? dolby atmos enabled speakers είναι



[JOHN MARKOU]

Είναι τελείως λάθος αυτό το στήσιμο.



[daharis666]

Είναι τελείως λάθος αυτό το στήσιμο.

για upfiring atmos 5.1.4 έτσι πρέπει να είναι η τοποθέτηση

αλλά όπως έχουμε πει εκατοντάδες φορές(και όσοι το έχουμε δοκιμάσει... ακόμα περισσότερες)....η χρήση upfiring speakers είναι σχεδόν άχρηστη

τα ηχεία πρέπει να πάνε ταβάνι



[billpeppas]

Ταβάνι ( και λίγο πιο μέσα από τα FL - FR δεν είναι κακό, ίσα ίσα ).
2η εναλλακτική πλαϊνούς τοίχους στην γωνία τοίχου/ταβανιού να στοχεύουν MLP ή +/- αν σε νοίαζουν και οι 2 γύρω από την κεντρική θέση.
3η εναλλακτική γωνία τοίχου/ταβανιού στα front & rear



[rose.athens]

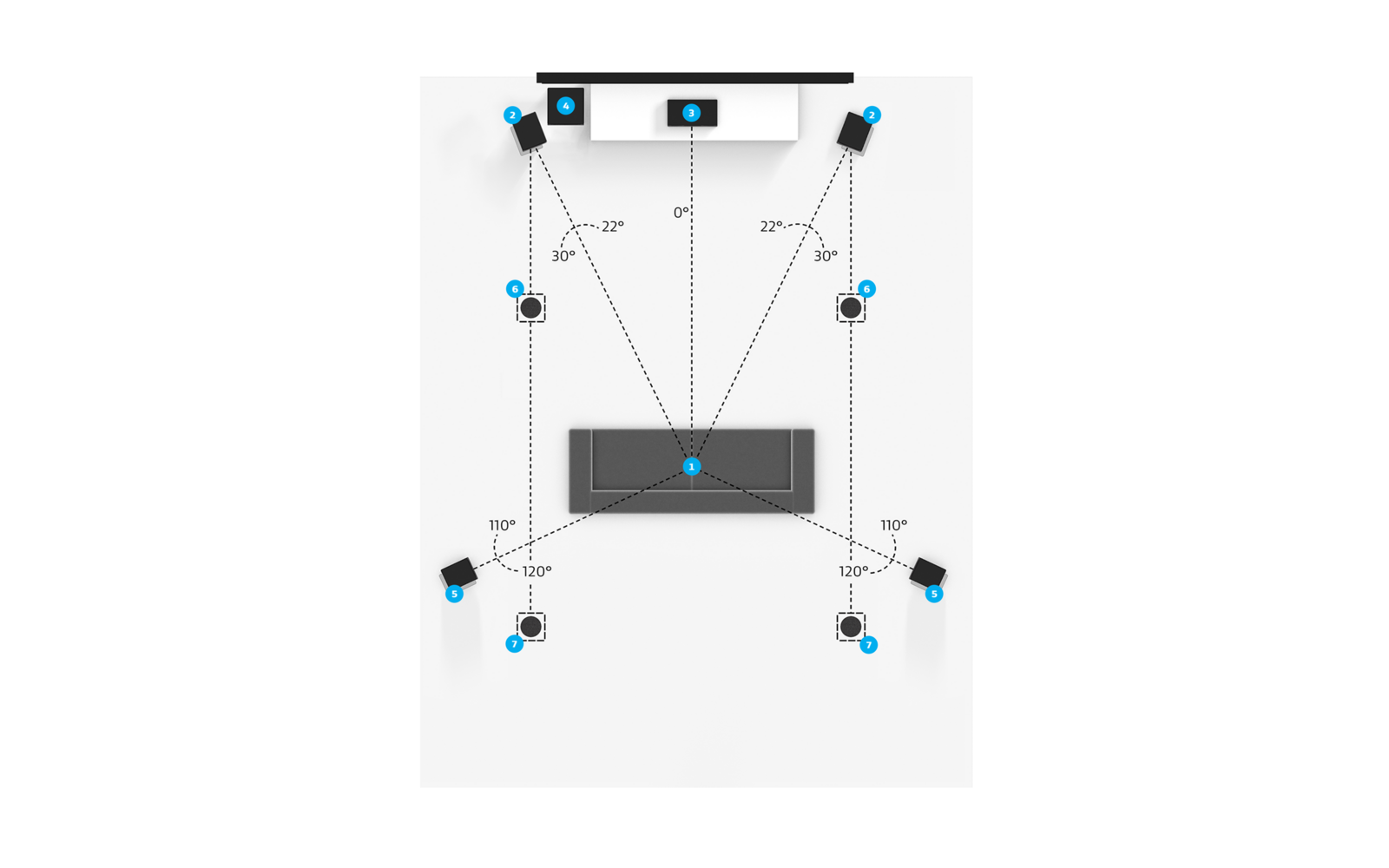

Όπως βλέπω το στήσιμό σου, μάλλον η παρακάτω τοποθέτηση δείχνει αντιπροσωπευτική



[nemesi54]

Βάλε τα enabled ταβάνι.

Στο στήσιμο που σου δείχνει η φώτο του @rose.athens και ίσως με μια μικρή κλίση προς τη θέση ακρόασης..

Και με το λίγο ποιο μέσα που πρότεινε ο @billpeppas ίσως να μην χρειαστεί η κλίση.

Επίσης βάλε τον διακόπτη τους στο bipolar mode



[pstergio]

Όπως βλέπω το στήσιμό σου, μάλλον η παρακάτω τοποθέτηση δείχνει αντιπροσωπευτική

Ενδιαφέρον το σχήμα, μου γέννησε μια απορία και δε ξέρω ποιον να πιστέψω: τη Dolby ή τη ... Dolby ;;;
Τι εννοώ:
Στο παραπάνω σχεδιάγραμμα βλέπουμε τα πίσω ηχεία ύψους να βρίσκονται όπισθεν των surrounds. Πράγματι, το βρίσκει κάποιος στο επίσημο site, pdf, χειροπιαστά πράγματα .

https://www.dolby.com/siteassets/about/support/guide/setup-guides/5.1.4-overhead-speaker-placement/sell-sheet-5.1.4-mounted.pdf

Όμως αν ανατρέξει κάποιος στο αναλυτικό pdf (πάλι!) στον ίδιο ιστότοπο:

https://www.dolby.com/siteassets/technologies/dolby-atmos/atmos-installation-guidelines-121318_r3.1.pdf

Σελ. 29, τα πίσω ηχεία ύψους βρίσκονται έμπροσθεν των surrounds.
Μοιάζει με ασήμαντη λεπτομέρεια, αλλά πιστεύω πως σε αρκετούς χώρους δεν είναι...

Τι ισχύει τελικά;



[Blade77]

για upfiring atmos 5.1.4 έτσι πρέπει να είναι η τοποθέτηση

αλλά όπως έχουμε πει εκατοντάδες φορές(και όσοι το έχουμε δοκιμάσει... ακόμα περισσότερες)....η χρήση upfiring speakers είναι σχεδόν άχρηστη

τα ηχεία πρέπει να πάνε ταβάνι

καλημέρα, ταβάνι και να κοιτάνε προς τη θέση ακρόασης, σωστά? απλώς στο ένα σχήμα η dolby δείχνει τα πίσω του ταβανιού πιο πίσω και στο άλλο πιο μπροστά από τα surround.?. νομίζω ότι ισχύει το πρώτο σχεδιάγραμμα πάντως..

Ενδιαφέρον το σχήμα, μου γέννησε μια απορία και δε ξέρω ποιον να πιστέψω: τη Dolby ή τη ... Dolby ;;;
Τι εννοώ:
Στο παραπάνω σχεδιάγραμμα βλέπουμε τα πίσω ηχεία ύψους να βρίσκονται όπισθεν των surrounds. Πράγματι, το βρίσκει κάποιος στο επίσημο site, pdf, χειροπιαστά πράγματα .

https://www.dolby.com/siteassets/about/support/guide/setup-guides/5.1.4-overhead-speaker-placement/sell-sheet-5.1.4-mounted.pdf

Όμως αν ανατρέξει κάποιος στο αναλυτικό pdf (πάλι!) στον ίδιο ιστότοπο:

https://www.dolby.com/siteassets/technologies/dolby-atmos/atmos-installation-guidelines-121318_r3.1.pdf

Σελ. 29, τα πίσω ηχεία ύψους βρίσκονται έμπροσθεν των surrounds.
Μοιάζει με ασήμαντη λεπτομέρεια, αλλά πιστεύω πως σε αρκετούς χώρους δεν είναι...

Τι ισχύει τελικά;

καλημέρα, αυτό ρωτάω και εγώ



[Zizik]

Ενδιαφέρον το σχήμα, μου γέννησε μια απορία και δε ξέρω ποιον να πιστέψω: τη Dolby ή τη ... Dolby ;;;
Τι εννοώ:
Στο παραπάνω σχεδιάγραμμα βλέπουμε τα πίσω ηχεία ύψους να βρίσκονται όπισθεν των surrounds. Πράγματι, το βρίσκει κάποιος στο επίσημο site, pdf, χειροπιαστά πράγματα .

https://www.dolby.com/siteassets/about/support/guide/setup-guides/5.1.4-overhead-speaker-placement/sell-sheet-5.1.4-mounted.pdf

Όμως αν ανατρέξει κάποιος στο αναλυτικό pdf (πάλι!) στον ίδιο ιστότοπο:

https://www.dolby.com/siteassets/technologies/dolby-atmos/atmos-installation-guidelines-121318_r3.1.pdf

Σελ. 29, τα πίσω ηχεία ύψους βρίσκονται έμπροσθεν των surrounds.
Μοιάζει με ασήμαντη λεπτομέρεια, αλλά πιστεύω πως σε αρκετούς χώρους δεν είναι...

Τι ισχύει τελικά;

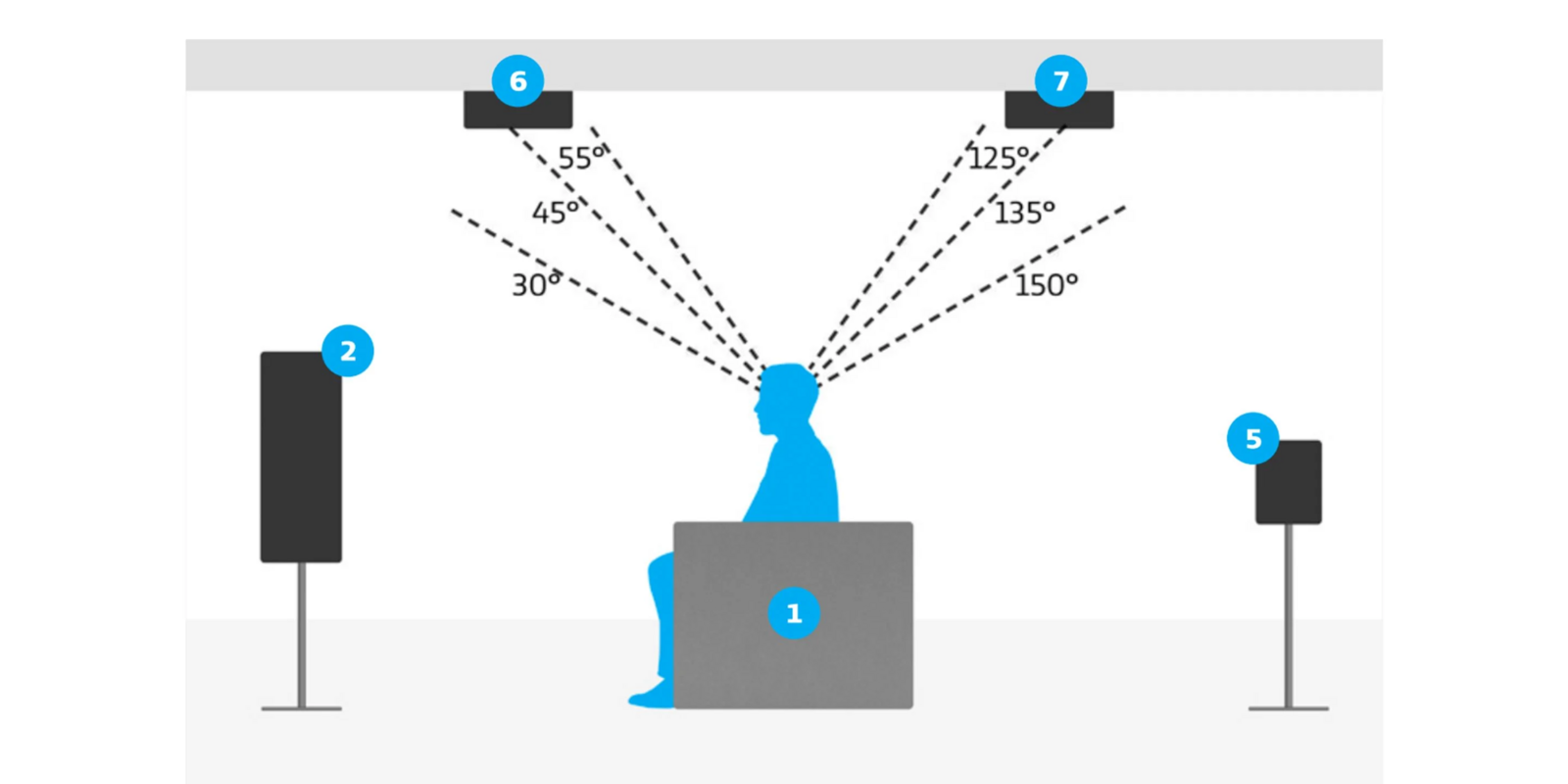

30° ως 55°. Δες το εικονίκι με τον μπάρμπα.



[Blade77]

Βάλε τα enabled ταβάνι.

Στο στήσιμο που σου δείχνει η φώτο του @rose.athens και ίσως με μια μικρή κλίση προς τη θέση ακρόασης..

Και με το λίγο ποιο μέσα που πρότεινε ο @billpeppas ίσως να μην χρειαστεί η κλίση.

Επίσης βάλε τον διακόπτη τους στο bipolar mode

καλημέρα, δεν υπάρχει διακόπτης. Το μοντέλο είναι τα Quadral A5, είναι γερμανικά.
καλημέρα, το γνωρίζω σχετικά με τις μοίρες. Για το αν θα μπουν μπροστά ή πίσω από τα πλαινά surround ρωτάω



[pstergio]

30° ως 55°. Δες το εικονίκι με τον μπάρμπα.

Χμ, δεν είμαι σίγουρος οτι με καλύπτεις! Εννοείς οτι η σχετική θέση μεταξύ rear height και surround δεν έχει καμία σημασία; Μόνο η γωνία τοποθέτησης των height θα καθορίσει την εξεταζόμενη σχέση;



[n_olympios]

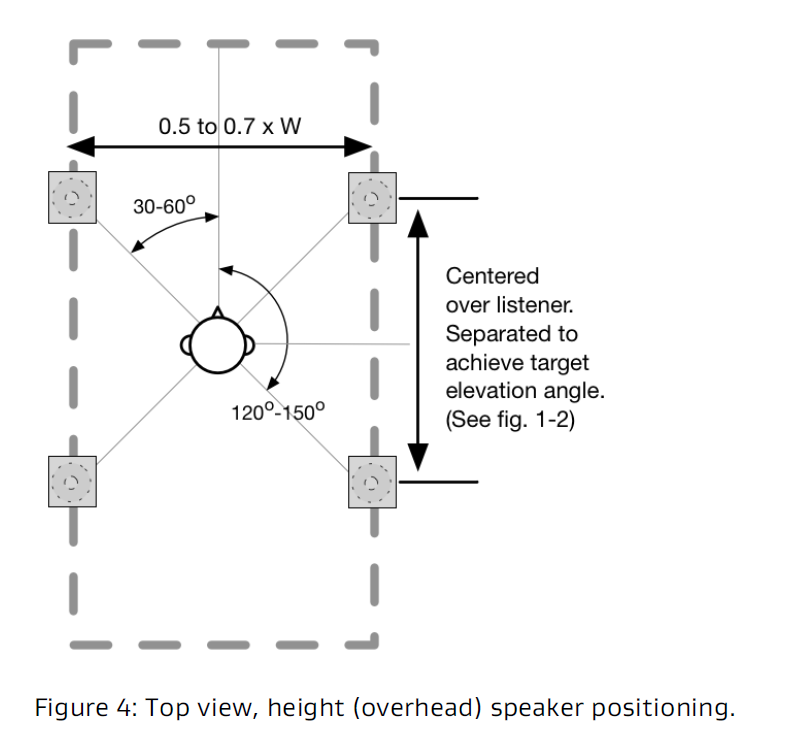

Από το ίδιο εγχειρίδιο.



[pstergio]

καλημέρα, δεν υπάρχει διακόπτης. Το μοντέλο είναι τα Quadral A5, είναι γερμανικά.
καλημέρα, το γνωρίζω σχετικά με τις μοίρες. Για το αν θα μπουν μπροστά ή πίσω από τα πλαινά surround ρωτάω

Ακριβώς αυτό!



[Blade77]

Από το ίδιο εγχειρίδιο.

View attachment 197125

ωραίο αυτό, δεν το είχα δει ευχαριστώ. Νόμιζα ότι 30 μοίρες ήταν στον κάθετο άξονα. το 0,5-0,7 δεν το κατάλαβα?



[rose.athens]

Ενδιαφέρον το σχήμα, μου γέννησε μια απορία και δε ξέρω ποιον να πιστέψω: τη Dolby ή τη ... Dolby ;;;
Τι εννοώ:
Στο παραπάνω σχεδιάγραμμα βλέπουμε τα πίσω ηχεία ύψους να βρίσκονται όπισθεν των surrounds. Πράγματι, το βρίσκει κάποιος στο επίσημο site, pdf, χειροπιαστά πράγματα .

https://www.dolby.com/siteassets/about/support/guide/setup-guides/5.1.4-overhead-speaker-placement/sell-sheet-5.1.4-mounted.pdf

Όμως αν ανατρέξει κάποιος στο αναλυτικό pdf (πάλι!) στον ίδιο ιστότοπο:

https://www.dolby.com/siteassets/technologies/dolby-atmos/atmos-installation-guidelines-121318_r3.1.pdf

Σελ. 29, τα πίσω ηχεία ύψους βρίσκονται έμπροσθεν των surrounds.
Μοιάζει με ασήμαντη λεπτομέρεια, αλλά πιστεύω πως σε αρκετούς χώρους δεν είναι...

Τι ισχύει τελικά;

30° ως 55°. Δες το εικονίκι με τον μπάρμπα.

Ακριβώς. Τα βάζεις από 30° έως 55° και ας πέσουν είτε μπροστά είτε πίσω από τα περιφερειακά.



[Wintermute23]

Ενδιαφέρον το σχήμα, μου γέννησε μια απορία και δε ξέρω ποιον να πιστέψω: τη Dolby ή τη ... Dolby ;;;
Τι εννοώ:
Στο παραπάνω σχεδιάγραμμα βλέπουμε τα πίσω ηχεία ύψους να βρίσκονται όπισθεν των surrounds. Πράγματι, το βρίσκει κάποιος στο επίσημο site, pdf, χειροπιαστά πράγματα .

https://www.dolby.com/siteassets/about/support/guide/setup-guides/5.1.4-overhead-speaker-placement/sell-sheet-5.1.4-mounted.pdf

Όμως αν ανατρέξει κάποιος στο αναλυτικό pdf (πάλι!) στον ίδιο ιστότοπο:

https://www.dolby.com/siteassets/technologies/dolby-atmos/atmos-installation-guidelines-121318_r3.1.pdf

Σελ. 29, τα πίσω ηχεία ύψους βρίσκονται έμπροσθεν των surrounds.
Μοιάζει με ασήμαντη λεπτομέρεια, αλλά πιστεύω πως σε αρκετούς χώρους δεν είναι...

Τι ισχύει τελικά;

Είχα κι εγώ αντίστοιχες απορίες τώρα που πήρα τα χωνευτά για το ταβάνι.
Επειδή δεν θέλω να παιχτεί μ@λ@κι@, το ψάχνω πολύ πριν αρχίσω τις τρύπες.
Νομίζω αυτό που τελικά ισχύει είναι οι γωνίες όπως φαίνονται κυρίως στο διάγραμμα από το πλάι.
Γιατί αντίστοιχα και οι γωνίες για τα surround ηχεία στα βγάζουν πίσω από τα Atmos



[nemesi54]

καλημέρα, δεν υπάρχει διακόπτης. Το μοντέλο είναι τα Quadral A5, είναι γερμανικά.
καλημέρα, το γνωρίζω σχετικά με τις μοίρες. Για το αν θα μπουν μπροστά ή πίσω από τα πλαινά surround ρωτάω

Ο κατασκευαστής λέει για διακόπτη.

PHASE A5 - quadral

In most living rooms or home cinema set-ups it is not very easy to install a rear speaker properly. In order to achieve a suitable sound feeling without being able to locate the position of the rear channel you normally use a diffusing acoustic source, like our PHASE 16. By using the switcher at...

www.quadral.com

Εχεις δίκιο όμως.
Παρουσιάζει τα ηχεία και ξαφνικά αρχίζει να μας μιλάει για κάτι αλλά...



[Blade77]

Ο κατασκευαστής λέει για διακόπτη.

PHASE A5 - quadral

In most living rooms or home cinema set-ups it is not very easy to install a rear speaker properly. In order to achieve a suitable sound feeling without being able to locate the position of the rear channel you normally use a diffusing acoustic source, like our PHASE 16. By using the switcher at...

www.quadral.com

Εχεις δίκιο όμως.
Παρουσιάζει τα ηχεία και ξαφνικά αρχίζει να μας μιλάει για κάτι αλλά...

φαντάζομαι ότι μπορούν να μπουν στο ταβάνι

Είχα κι εγώ αντίστοιχες απορίες τώρα που πήρα τα χωνευτά για το ταβάνι.
Επειδή δεν θέλω να παιχτεί μ@λ@κι@, το ψάχνω πολύ πριν αρχίσω τις τρύπες.
Νομίζω αυτό που τελικά ισχύει είναι οι γωνίες όπως φαίνονται κυρίως στο διάγραμμα από το πλάι.
Γιατί αντίστοιχα και οι γωνίες για τα surround ηχεία στα βγάζουν πίσω από τα Atmos

πως θα γίνει να το μάθουμε αυτό πριν αρχίσουμε να κάνουμε τρύπες?

Ακριβώς. Τα βάζεις από 30° έως 55° και ας πέσουν είτε μπροστά είτε πίσω από τα περιφερειακά.

λες? Παρεπιπτόντως τα Quadral σαν dolby enabled έχουν μία μικρή κλίση δεν είναι flat
