Pass Labs ιδιοκατασκευές

[karajak]

φιλε προσεξε την μεταλικη πλακα πανω απτους τοροειδεις... αν οι περαστες βιδες ακουμπανε στην πλακα πανω, θα φτιαχτει "σπειρα"...
Καλη δυναμη! Πολυ ομορφες οι κατασκευες σου!..μια προτασουλα μονο αν θες, βαζε διπλους διακοπτες..παραλληλα ενοω.. ο ενας θα αναβει παντα πρωτος να τρωει τα ζουμια και καπακι ο αλλος, ωστε να χεις παντα καθαρες επαφες..

Ευχαριστω για την παρατηρηση σε σχεση με την πλακα πανω απο τους τοροειδεις.
Σκεφτομαι να βαλω διπλο διακοπτη και πιστευω πως σε συνδυασμο με διπλα cl-60 ολα θα πανε καλα !



[karajak]

Με το καλό να ολοκληρωθεί.
Πριν καταλήξεις στη τοποθέτηση των εξαρτημάτων κάνε μια δοκιμή του τροφοδοτικού μη τυχών και τσιμπάνε θόρυβο τα πηνία από τους μετασχηματιστές.

Σωστα , αυτο κανω παντα, check στο τροφοδοτικο πριν συνδεθει το κυκλωμα.
Ευχαριστω για την ευχη.



[karajak]

@karajak: Για την ψύξη του "θηρίου" που κατασκευάζεις, τι έχεις σκεφτεί να κάνεις;

Αυτο το θηριο λεω να βαλω , ελπιζω η ψυξη να επαρκει.



[karajak]

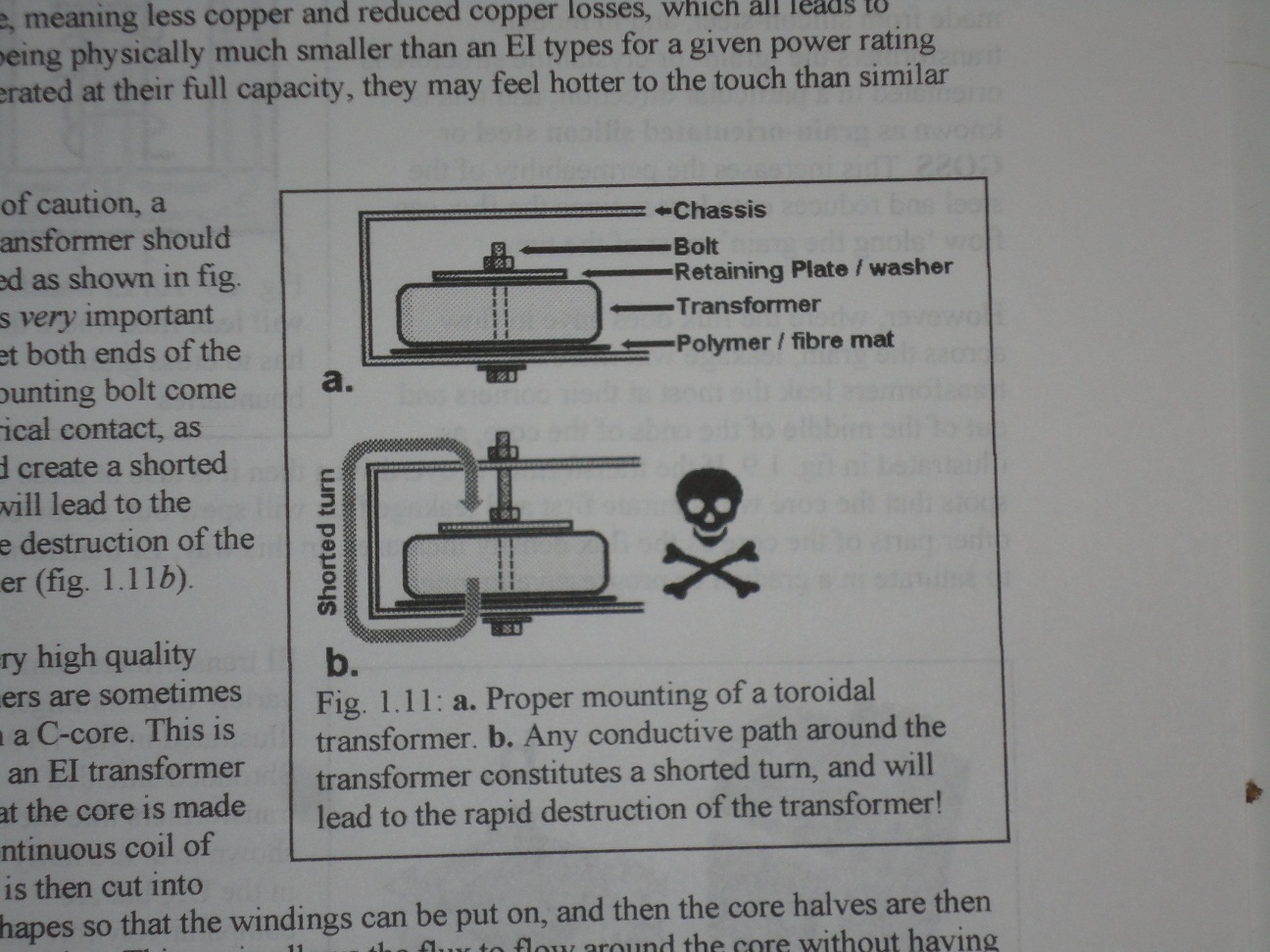

View attachment 55639

Φιλε Karajak , Δες στο παραπανω σχεδιο πως γινεται η σωστη στηρηξη ενος τοροιδη !

Αν καταλαβα καλα πρεπει η στηριξη της αλουμινενιας πλακας να μονωθει (ηλεκτρικα) ως προς τον
κεντρικο αξονα στηριξης.
Σε καθε περιπτωση ευχαριστω για την παρατηρηση.



[Ardim]

Αν καταλαβα καλα πρεπει η στηριξη της αλουμινενιας πλακας να μονωθει (ηλεκτρικα) ως προς τον
κεντρικο αξονα στηριξης.
Σε καθε περιπτωση ευχαριστω για την παρατηρηση.

Καλα καταλαβες ! , κοντινε τις βιδες στηριξης των μετασχηματιστων , και υψωσε την πλακα με τα τσοκ και τις γεφυρες ( στηριζοντας την με πιο μακριες βιδες στις τεσσερις γωνιες ) , ετσι ωστε να απεχει η πλακα 2 με 3 ποντους απο τις βιδες των μετασχηματιστων ! , ευχομαι καλη συνεχεια στην ομορφη κατασκευη σου ! .



[karajak]

Γιαυτο αγαπω το avsite !
Eψαξα το θεμα στο μεταξυ και νομιζω θα ετρωγα μεγαλη ηττα αν το αφηνα ετσι .
Λιγο παραπανω μηχανολογικη δουλεια δεν βλαφτει , χειμωνας ειναι.
Ευχαριστω Ardim και sifis_samos.



[PeterMeni]

Αν καταλαβα καλα πρεπει η στηριξη της αλουμινενιας πλακας να μονωθει (ηλεκτρικα) ως προς τον
κεντρικο αξονα στηριξης.
Σε καθε περιπτωση ευχαριστω για την παρατηρηση.

Ο τοροειδής έχει κυκλικό πυρήνα

και πάνω σε αυτόν είναι τυλιγμένα το πρωτεύων και το δευτερεύων.

Αν εσύ τον περιβάλλεις με μια μεταλλική συνέχεια, στη περίπτωση σου τη βίδα και τα ελάσματα, αυτό θα λειτουργήσει σαν δευτερεύων πηνίο με μία σπείρα και βραχυκύκλωμα.
Καταλαβαίνεις πως όλη η ισχύς του μετασχηματιστή θα περάσει μέσα από αυτό με αποτέλεσμα ο μετασχηματιστής να σκάσει.



[PeterMeni]

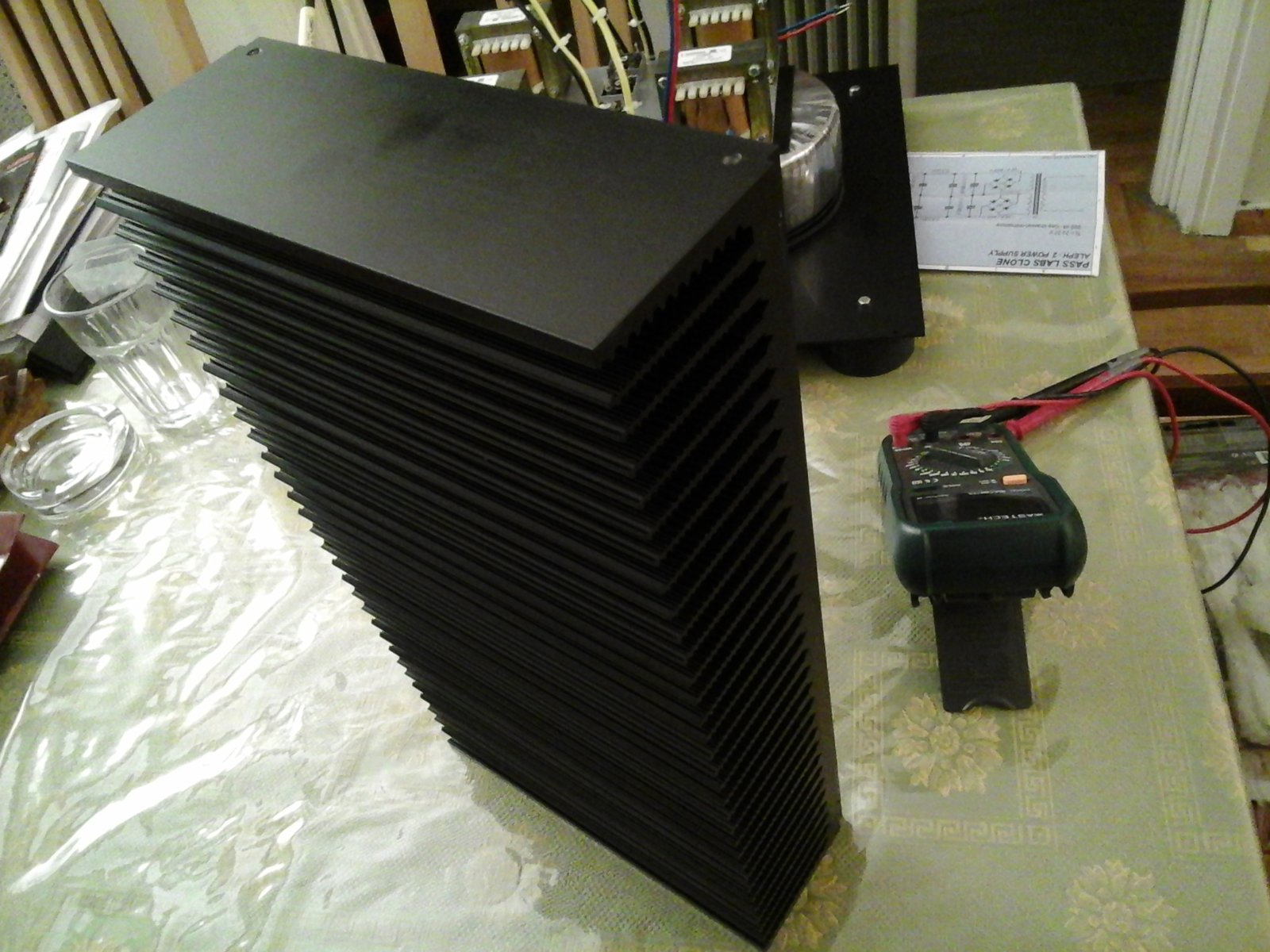

Αυτο το θηριο λεω να βαλω , ελπιζω η ψυξη να επαρκει. View attachment 55643

Δώσε παραπάνω στοιχεία. Διαστάσεις και από που έγινε η αγορά της.



[wizzy]

Αυτο το θηριο λεω να βαλω , ελπιζω η ψυξη να επαρκει. View attachment 55643

Θα αρκεστείς σε παθητική ψύξη, δηλαδή; Πιστεύεις ότι θα είσαι ΟΚ; Μήπως να έβαζες κι έναν (ήσυχο) ανεμιστήρα;



[zakman35]

Σκεφτομαι να βαλω διπλο διακοπτη και πιστευω πως σε συνδυασμο με διπλα cl-60 ολα θα πανε καλα

Γιατί όχι ένα ή δύο soft start και μάλιστα με δυνατότητα ελέγχου της θερμοκρασίας στις ψύκτρες.



[karajak]

Δώσε παραπάνω στοιχεία. Διαστάσεις και από που έγινε η αγορά της.

Ειναι πλατος 40cm-υψος 22cm-μηκος 8cm.
Ειναι fisher αγορασμενες πριν 11 χρονια Ακριβα...απο τον εδω αντιπροσωπο.



[karajak]

Θα αρκεστείς σε παθητική ψύξη, δηλαδή; Πιστεύεις ότι θα είσαι ΟΚ; Μήπως να έβαζες κι έναν (ήσυχο) ανεμιστήρα;

Εχω φτιαξει πεντε aleph 5 και δυο aleph 3.

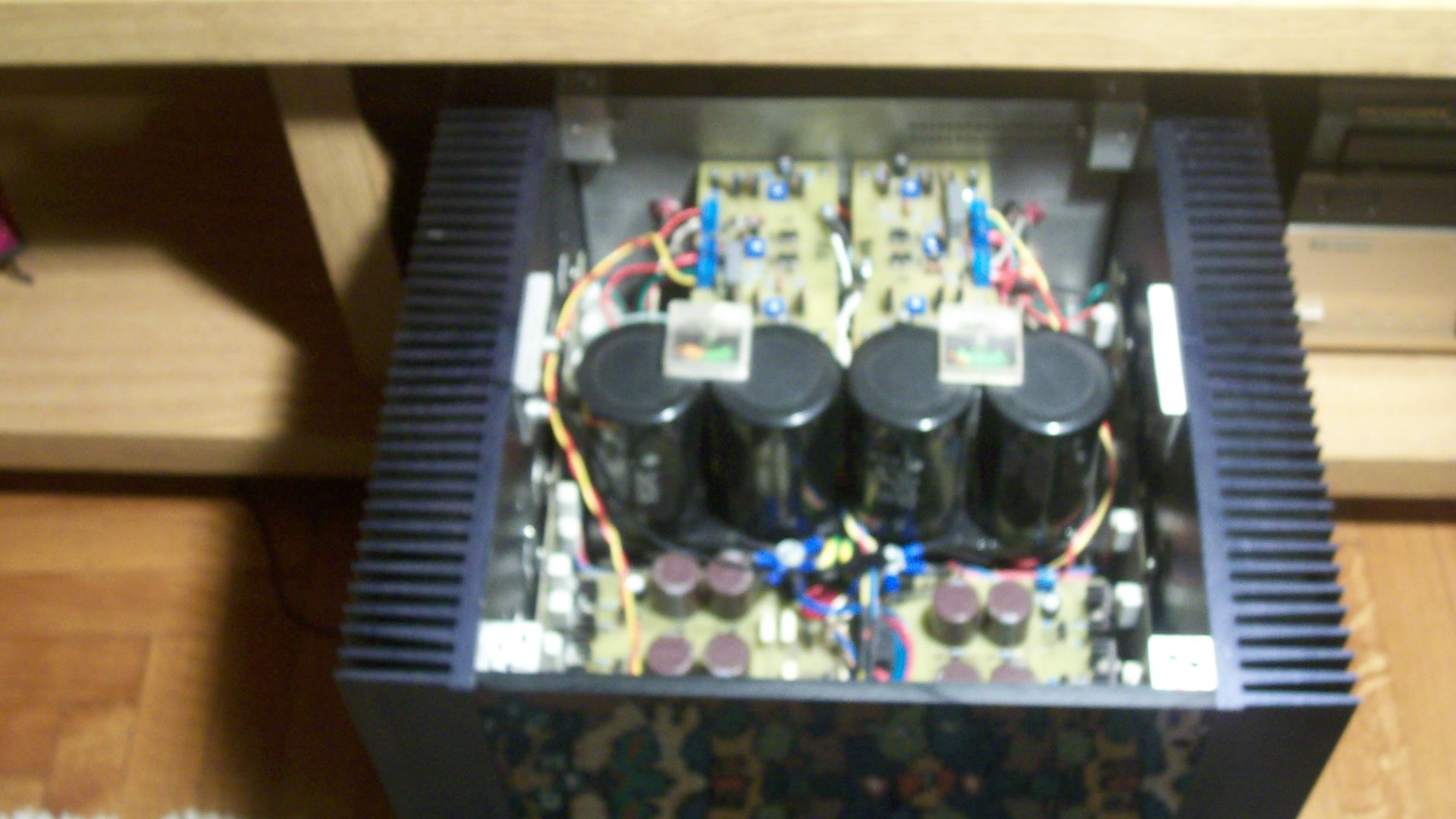

Αυτος με την λιγωτερο επαρκη παθητικη ψυξη ειναι ο 5 που φαινεται στο avatar μου.
Το καλοκαιρι εφτανε τους 70 βαθμους πανω στην ψυκτρα.Οταν τον εστρωνα ηταν σε λειτουργια 10 ημερες συνεχομενα (χαρα η δεη) χωρις κανενα προβλημα.Εντεκα χρονια μετα αυτος ο ενισχυτης λειτουργει απροβληματιστα στο συστημα φιλου μου ο οποιος πριν λιγους μηνες αποφασισε να του προσαρμοσει εξωτερικους ανεμιστηρες.Για τον aleph 2 εκτιμω παθητικα θα ειναι ο.κ.



[karajak]

Γιατί όχι ένα ή δύο soft start και μάλιστα με δυνατότητα ελέγχου της θερμοκρασίας στις ψύκτρες.

Eμπειρικα εχω δει οτι με αξιοπρεπεις διακοπτες και cl-60 ολα καλα.



[karajak]

Με ηχεια λογικα ως προς την ευαισθησια τους(σχετικα ευκολα φορτια) εχω εθιστει τοσο στον ηχο των aleph που μου ειναι αδυνατον να ξεκολησω.
Οτι και να εχω δοκιμασει -παντα κατι λειπει.
Συστηνονται ανεπιφυλακτα.



[wizzy]

Εχω φτιαξει πεντε aleph 5 και δυο aleph 3.
Αυτος με την λιγωτερο επαρκη παθητικη ψυξη ειναι ο 5 που φαινεται στο avatar μου.
Το καλοκαιρι εφτανε τους 70 βαθμους πανω στην ψυκτρα.Οταν τον εστρωνα ηταν σε λειτουργια 10 ημερες συνεχομενα (χαρα η δεη) χωρις κανενα προβλημα.Εντεκα χρονια μετα αυτος ο ενισχυτης λειτουργει απροβληματιστα στο συστημα φιλου μου ο οποιος πριν λιγους μηνες αποφασισε να του προσαρμοσει εξωτερικους ανεμιστηρες.Για τον aleph 2 εκτιμω παθητικα θα ειναι ο.κ.
View attachment 55661

Ωραίος!

Εσύ που τους έφτιαξες, γνωρίζεις καλύτερα από τον καθένα, εγώ απλά έκανα απορίες.



[ΓΙΩΡΓΟΣ ΓΡΙΚΟΣ]

Ευχαριστω, δεν την εχω παρει χαμπαρι την εκδοση αυτη, θα ψαξω ομως γιατι οπως παντα ο εχθρος του καλου ειναι το καλυτερο!


Να ενας τομεας ακομη που δεν εχω ασχοληθει...
Θα βολευε παντως .

Ευχαριστω, δεν την εχω παρει χαμπαρι την εκδοση αυτη, θα ψαξω ομως γιατι οπως παντα ο εχθρος του καλου ειναι το καλυτερο!


Να ενας τομεας ακομη που δεν εχω ασχοληθει...
Θα βολευε παντως .

VELLEMAN K8050 Πρακτικό και αξιόπιστο !!



[ΓΙΩΡΓΟΣ ΓΡΙΚΟΣ]

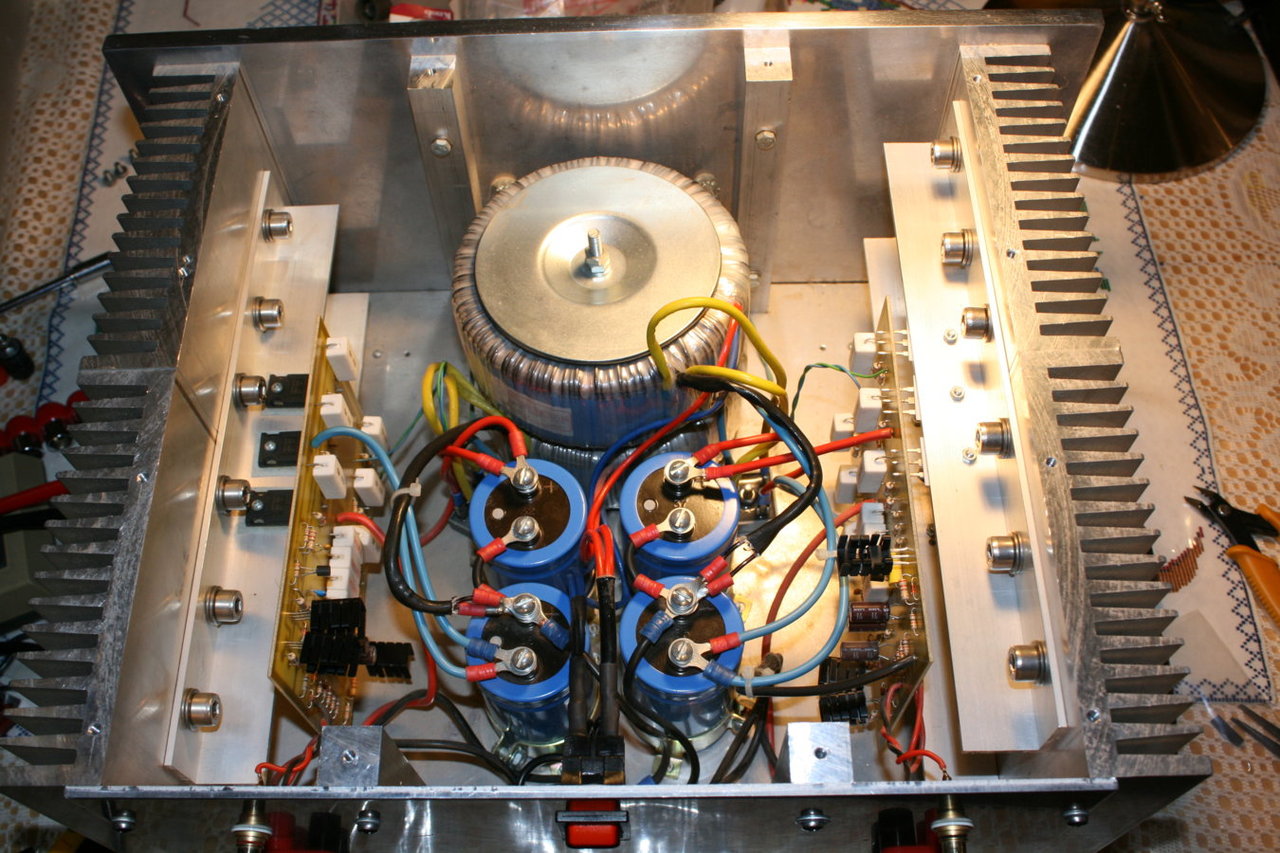

VELLEMAN K8050 Πρακτικό και αξιόπιστο !!

View attachment 34581

Μήπως μπορειτε να μου πείτε αν μπορώ να χρησιμοποιησω για τον Α 5 μετασχηματιστες 2χ30 ac που έχω στόκ απο μερικούς[6] Α 75 πουχα φτιάξει στο παρελθόν ?.Ευχαριστώ



[karajak]

Ποσα VA ειναι οι μετ/στες?



[karajak]

Χρησιμοποιω μετ\στες 2επι 26volts -500VA εναν για καθε καναλι.Με φορτιο εχω ταση λειτουργιας 35.7 volts.
Ο PASS προτεινει 34volts dc.
Με δευτερευον 2 επι 30 και επαρκη ισχυ λογικα θα παρεις 42 volts dc.
Eιναι 20%επιπλεον και θα ζεσταινεται παραπανω.
Μπορεις φυσικα να μειωσεις την ταση του μετ\στη στο σωστο .Προσφατα ο Γιατρας το εκανε για μενα σε αντιστοιχη περιπτωση με λογικο κοστος.
Οτι χρειαστης θα χαρω να βοηθησω .
Χαιρετω!



[ΓΙΩΡΓΟΣ ΓΡΙΚΟΣ]

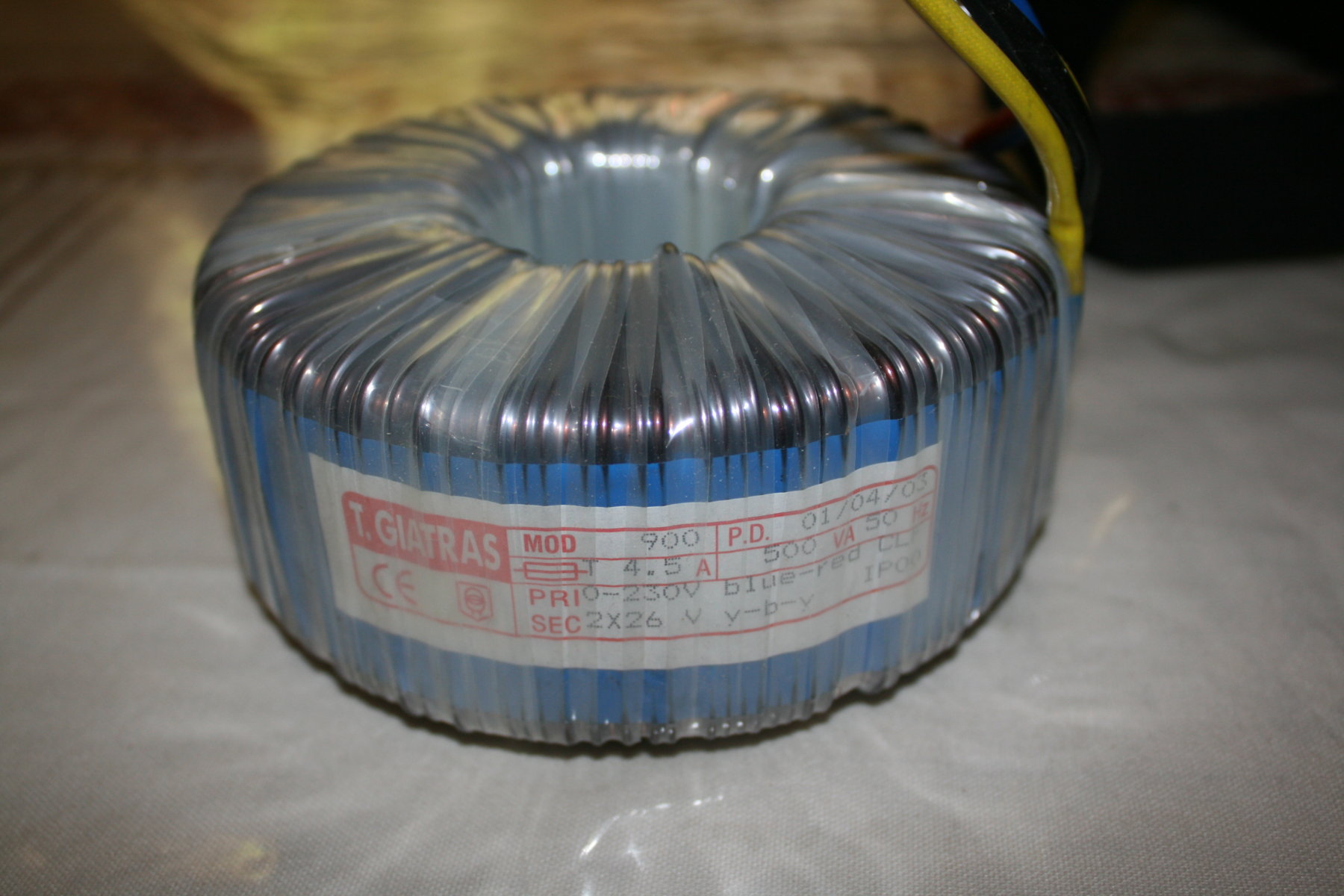

View attachment 58450 Χρησιμοποιω μετ\στες 2επι 26volts -500VA εναν για καθε καναλι.Με φορτιο εχω ταση λειτουργιας 35.7 volts.
Ο PASS προτεινει 34volts dc.
Με δευτερευον 2 επι 30 και επαρκη ισχυ λογικα θα παρεις 42 volts dc.
Eιναι 20%επιπλεον και θα ζεσταινεται παραπανω.
Μπορεις φυσικα να μειωσεις την ταση του μετ\στη στο σωστο .Προσφατα ο Γιατρας το εκανε για μενα σε αντιστοιχη περιπτωση με λογικο κοστος.
Οτι χρειαστης θα χαρω να βοηθησω .
Χαιρετω!

Καλημέρα ! Οι μετ/στές που έχω είναι 2χ30 400 va.Οι ψύκτρες όμως είναι αρκετά μεγάλες[30cm ύψος 38cm μήκος και 6cm πτερύγιο σε κάθε πλευρά, κανάλι].1. Λές να "σηκώσουν την θερμοκρασία ? 2.το κύκλωμα οδήγησης θα έχει πρόβλημα με την παραπάνω τάση ? και άν θυμάσαι πόσο περίπου ήταν το κόστος της μετατροπής τών 2 μετ/στών ?.Σε ευχαριστώ για την ανταπόκρισή σου !!!
