Κατασκευή τελικού ενισχυτή PASS ALEPH 5 - Class A 2X60 W

[Vintage hi-fi john]

Kαλησπέρα σε όλους τους φιλους
Ξεκινάω ένα πολύ φιλόδοξο project που πριν από δεκαετίες υπήρξε νεανικό μου όνειρο ...
Είμαι φανατικός φίλος των λυχνιών , αλλά μετα απο δεκαδες ενισχυτές που πέρασαν από τα χέρια μου , εδω και 2-3 χρόνια εφτιαξα τον απόλυτο λαμπατο ενισχυτή ( για τις αναγκες μου) και μαλιστα εφτιαξα 2 ιδιους ..... Οπότε το θεμα λυχνία εχει μαλλον κλεισει και πάω παρακάτω
Ton Pass Aleph5 , τον ακουσα σχεδον 25 χρονια πριν , καπου στο Μαρουσι . Στο πρωτο ακουσμα του , με χτυπησε στην καρδιά , και καρφωθηκε στο μυαλό μου. Ηταν οτι καλυτερο ειχα και εχω ακουσει εως τωρα. Ισως να ηταν οι συνθήκες , τα συνοδευτικα, ο χωρος... δεν ξερω , μπορεί... Μια φορα ειχε γινει για μενα ενα ονειρο , μιας και η αποκτηση του τοτε ηταν μαλλον αδυνατη
Παμε στο τωρα
Ξεκιναω , με βασικες γνωσεις , αλλα προσπαθω καθημερινα να μαθω οσα περισσοτερα μπορω. Πολυ διαβασμα , συζητησεις και πρακτική
Ξερω οτι υπαρχουν ανθρωποι εδω μεσα που θα με βοηθησουν , οπου κολλησω , αλλα και θα πουν την γνωμη τους για να βελτιωσω κατι στην κατασκευή μου ή να προλαβω ενα λαθος που θα μου στοιχισει. Σας ευχαριστω εκ των προτερων για αυτο ...

Εχω φτιαξει σχεδον το σασί , εχω παρει ολα σχεδον τα υλικα και από αυριο ξεκινάω .
Θα ξεκινησω με το τροφοδοτικο. Θα σας βαλω παρακατω το σχεδιο να μου πειτε την γνωμη σας
Επισης τραβαω και βιντεο με την κατασκευη , οποτε θα μπορειτε να βλεπετε πιο λεπτομερως την πορεία της
Τα λεμε στο επομενο ποστ



[Emmanouil 1964]

.......καλή δύναμη και σας εύχομαι στο τέλος της προσπάθειας σας να χαμογελάσετε .

-

-



[Vintage hi-fi john]

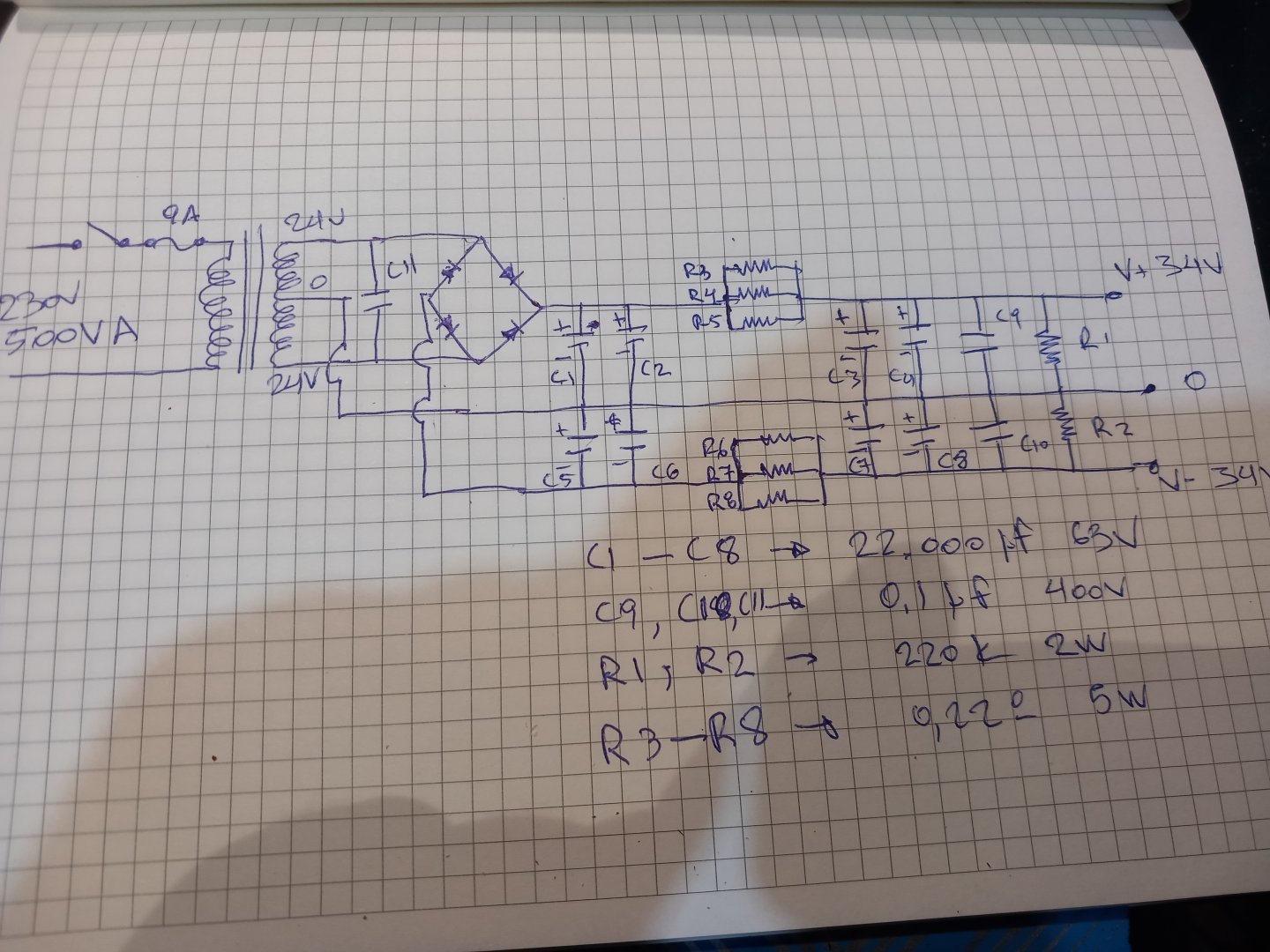

Εδω ειναι το σχεδιο του τροφοδοτικού . Αντι για τις 2 αντιστασεις 220 ΚΩ στο τελος , λεω να βαλω παραλληλα σε ολους τους ηλεκτρολιτικους απο μια 18Κ . Επισης αντι για γεφυρα ανορθωσης , λεω να βαλω διοδους schottkyTo σχεδιο αφορα ενα καναλι

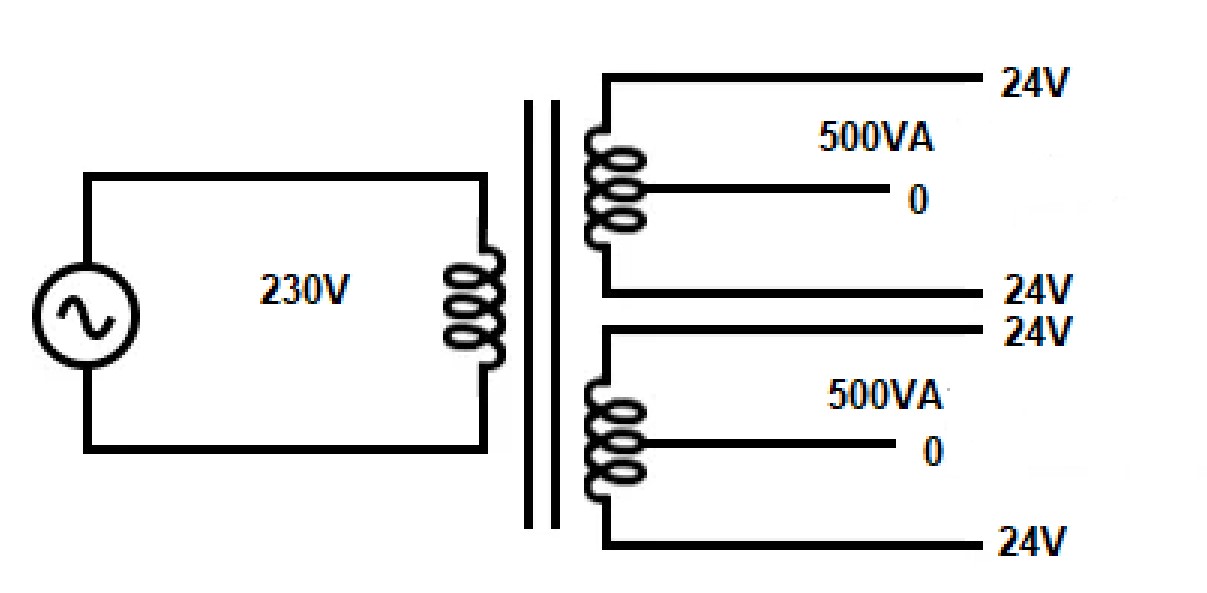

Εδω ειναι και το τροφοδοτικό μου. Το περιμενω αυριο



[costas EAR]

Εγώ γέφυρα θα έβαζα, και θα άφηνα τις 220κ στο τέλος.
Ωστόσο, θα πετούσα τις R3-8, δεν βλέπω κανένα νόημα εκεί.



[Vintage hi-fi john]

Εγώ γέφυρα θα έβαζα, και θα άφηνα τις 220κ στο τέλος.
Ωστόσο, θα πετούσα τις R3-8, δεν βλέπω κανένα νόημα εκεί.

Για την μειωση του ripple δεν θα ειναι χρησιμες; Να βαλω πυκνωτακια στις διοδους καλυτερα;



[Vintage hi-fi john]

To πρωτο βιντεακι με την κατασκευη του σασί



[Vintage hi-fi john]

Εγώ γέφυρα θα έβαζα, και θα άφηνα τις 220κ στο τέλος.
Ωστόσο, θα πετούσα τις R3-8, δεν βλέπω κανένα νόημα εκεί.

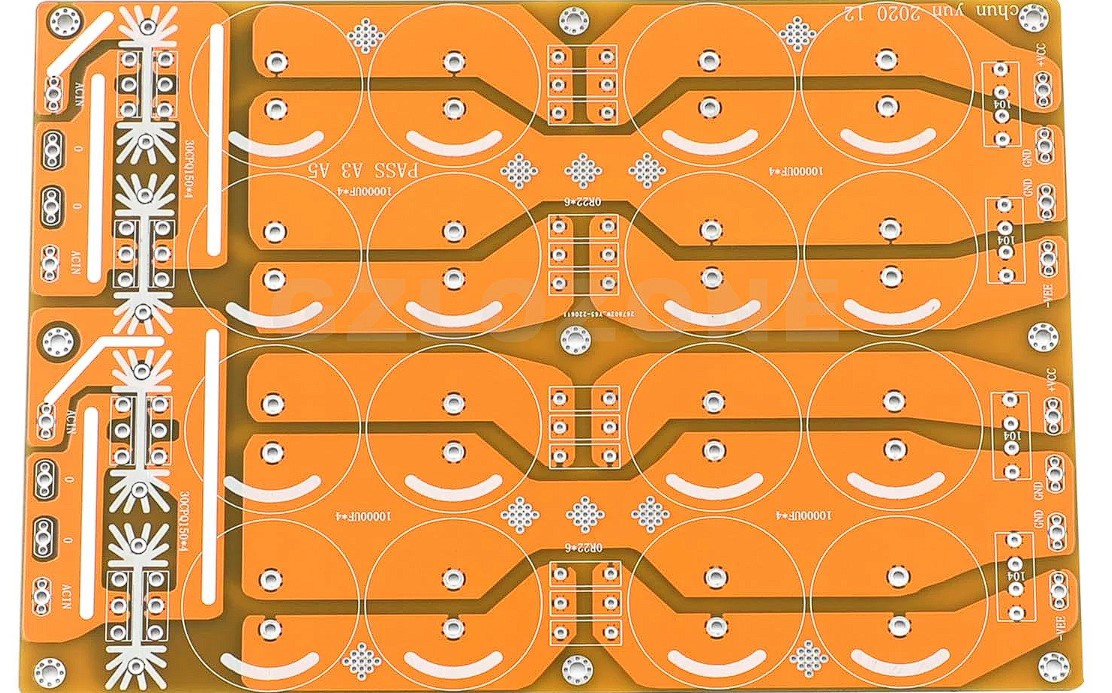

Εδω ειναι η πλακετα που προτεινεται . Βαση αυτης θελω να παω , με την διαφορα οτι θα βαλω αντιστασεις εκφορτισης , 22000μf πυκνωτες αντι για 10000 και μαλλον γεφυρες οπως λες ( 50Α , < 100v )



[Vintage hi-fi john]

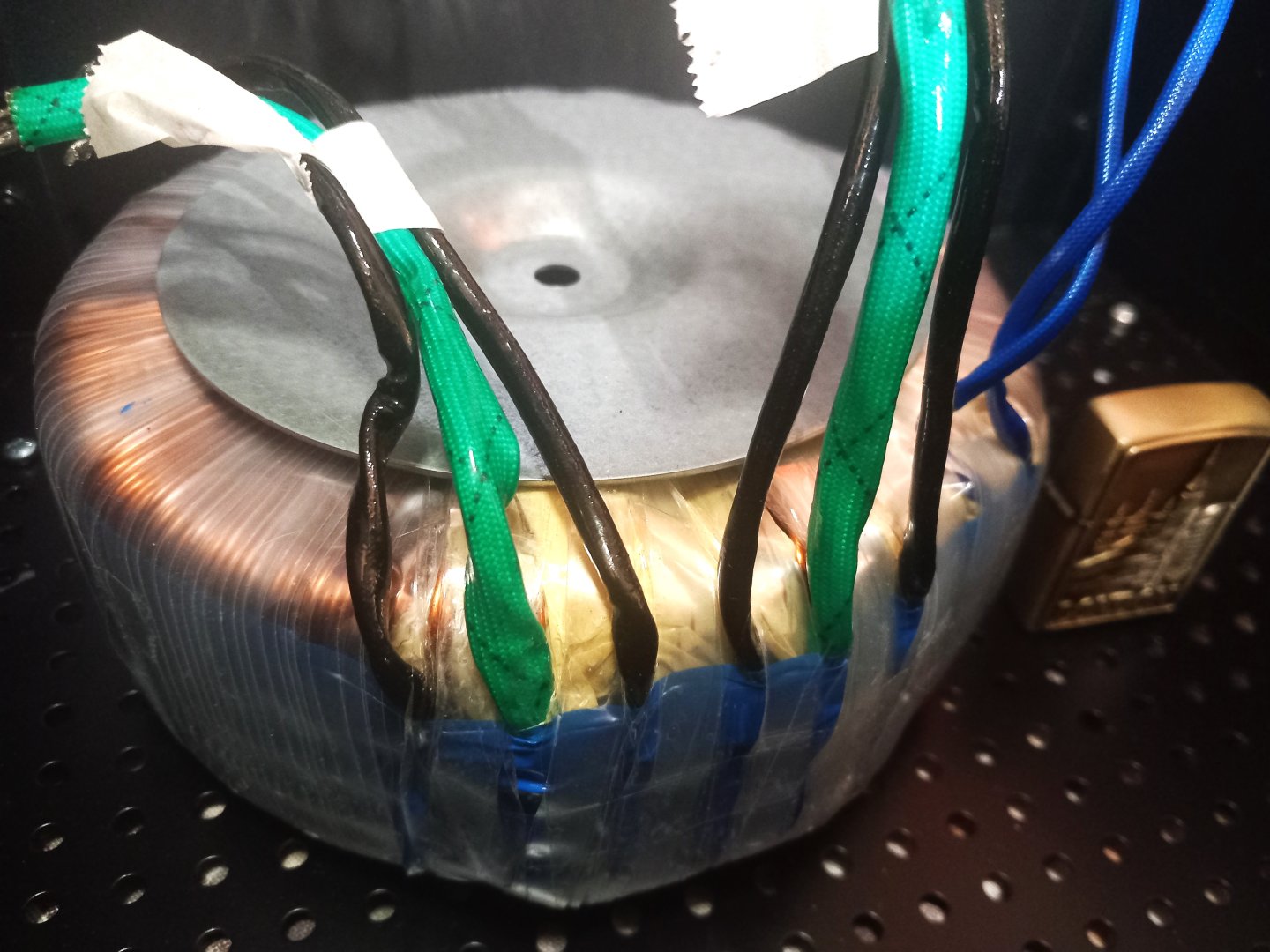

Εφτασε και το τερας 1000VA , Τελικά το σασί δεν ηταν τοσο μεγαλο οσο νομιζα....



[costas EAR]

Πρόσεξε να μη βουΐζει.
Βάλε λάστιχο από κάτω, αν δεν έβαλες.



[JOHN MARKOU]

Συμπληρώνω , παχιό.



[PeterMeni]

Εδω ειναι η πλακετα που προτεινεται . Βαση αυτης θελω να παω , με την διαφορα οτι θα βαλω αντιστασεις εκφορτισης , 22000μf πυκνωτες αντι για 10000 και μαλλον γεφυρες οπως λες ( 50Α , < 100v ) View attachment 323636

Η πλακέτα όπως δείχνει έχει σχεδιαστεί για διόδους. Τα διοδάκια shottky, αν και μπελαλίδικα, είναι καλύτερα από μια σκέτη γέφυρα.

Είδα πως ο μετασχηματιστής βγάζει 2Χ24 volts. Είσαι σίγουρος πως αυτή είναι η τάση του αρχικού;
Με +-33 volts στα rails δεν θα πάρεις πάνω από 45 watts.
Έχω δει αυτή την σχεδίαση με μετασχηματιστή 2Χ29 ή λίγο λιγότερο.



[Vintage hi-fi john]

Η πλακέτα όπως δείχνει έχει σχεδιαστεί για διόδους. Τα διοδάκια shottky, αν και μπελαλίδικα, είναι καλύτερα από μια σκέτη γέφυρα.

Είδα πως ο μετασχηματιστής βγάζει 2Χ24 volts. Είσαι σίγουρος πως αυτή είναι η τάση του αρχικού;
Με +-33 volts στα rails δεν θα πάρεις πάνω από 45 watts.
Έχω δει αυτή την σχεδίαση με μετασχηματιστή 2Χ29 ή λίγο λιγότερο.

Nαι , με 34v DC δουλευει ( περιπου 25V AC ) αλλα ειπα να μην τον παω στα ορια , ασε που σε περιπτωση που κατι δεν παει κανα , ο 24αρης Μ/Τ εχει πολλες εφαρμογες και αλλα κυκλοματα να φανει χρησιμος , μιας και ειναι αρκετα ακριβος για να παει χαμενος 40 - 50 W αλλωστε σε ταξη Α ειναι αρκετα για μενα . Ιδωμεν , θα τον μετρησουμε οταν τελειωσει

Η πλακέτα όπως δείχνει έχει σχεδιαστεί για διόδους. Τα διοδάκια shottky, αν και μπελαλίδικα, είναι καλύτερα από μια σκέτη γέφυρα.

Μπορεις να μου κανεις ενα απλο σχεδιο πως συνδεωνται μεταξυ τους οι shottky me ta 3 ποδαρακια; Θα αποχαλκωσω τις πλακετες των φιλτρων οπου ναναι , και αν με χωραει , να βαλω εκει τις γεφυρες



[Vintage hi-fi john]

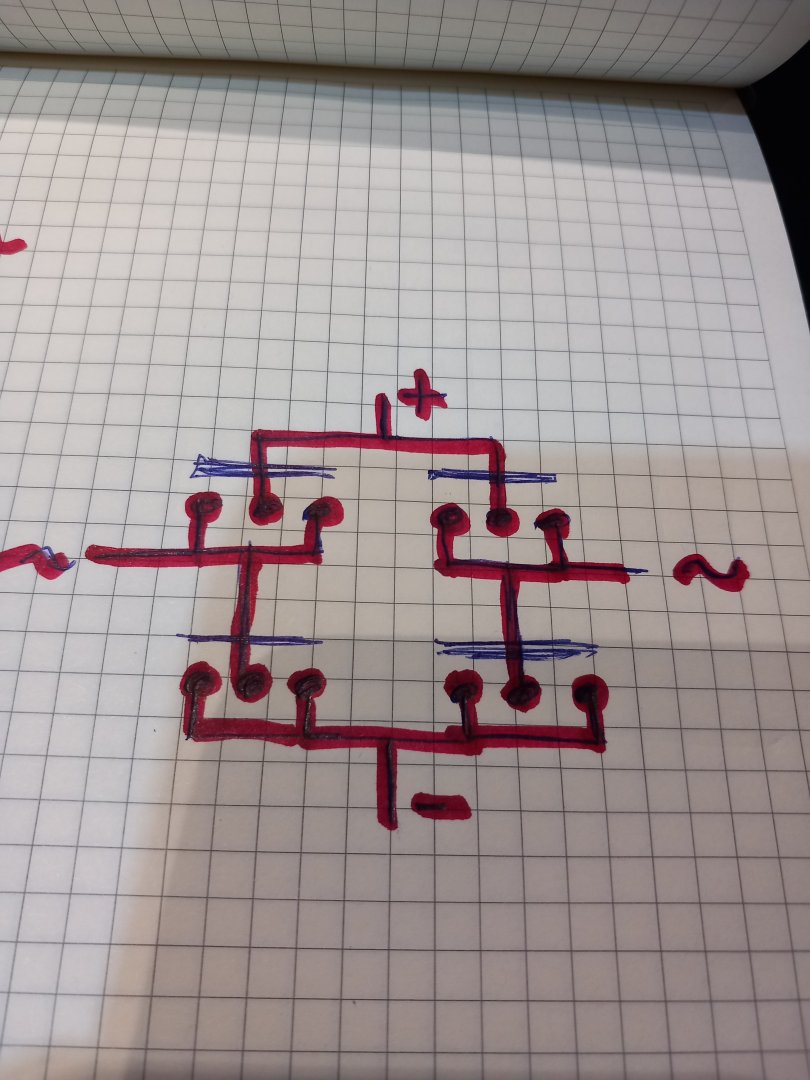

Oι διοδοι shottky ειναι σωστα ετσι , ωστε να φτιαξω την γεφυρα ανορθωσης;;



[PeterMeni]

θα σου πρότεινα να βάλεις αυτές...
https://docs.rs-online.com/d50d/0900766b80791063.pdf
Δείχνει και τα ποδαράκια τους, οπότε συνδέεις ανάλογα.



[Vintage hi-fi john]

θα σου πρότεινα να βάλεις αυτές...
https://docs.rs-online.com/d50d/0900766b80791063.pdf
Δείχνει και τα ποδαράκια τους, οπότε συνδέεις ανάλογα.
View attachment 323712

Τελεια, Σε ευχαριστω . Εφοσον ειναι μεσαας καθοδου λογικα σωστη ειναι και η συνδεσμολογια παραπανω



[PeterMeni]

Τελεια, Σε ευχαριστω . Εφοσον ειναι μεσαας καθοδου λογικα σωστη ειναι και η συνδεσμολογια παραπανω

Ναι σωστή είναι.



[STENTOR]

διοδους schottky

Με subber 100nF/1...6KV (κεραμικοί) παράλληλα σε κάθε δίοδο!

Ωστόσο, θα πετούσα τις R3-8, δεν βλέπω κανένα νόημα εκεί.

25W Class-A Power Amplifier

ESP Project Pages - 25W Class-A Power Amplifier. With a few changes, one of the Net's most popular amplifier projects gets a second opportunity to impress.

sound-au.com



[Vintage hi-fi john]

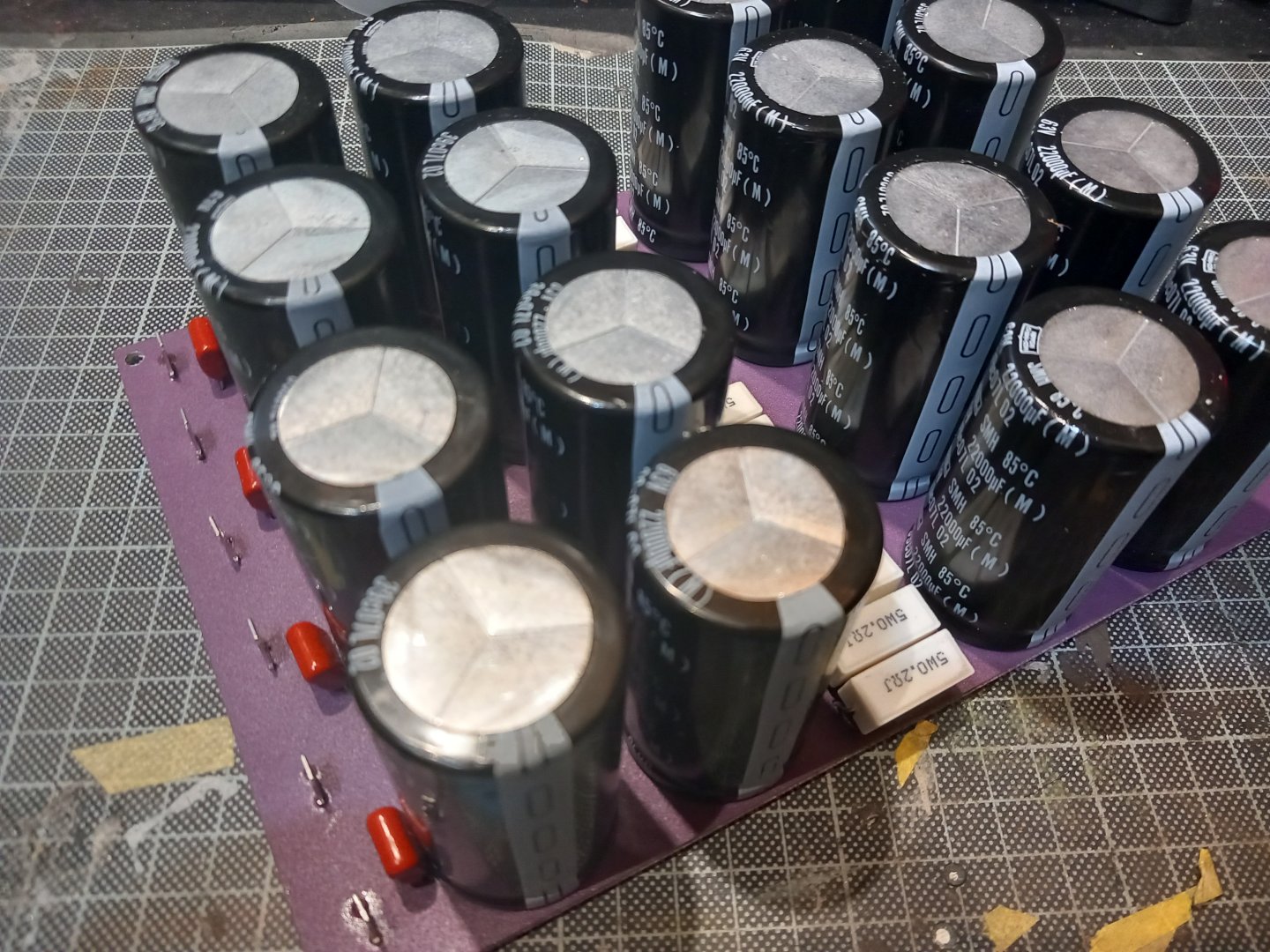

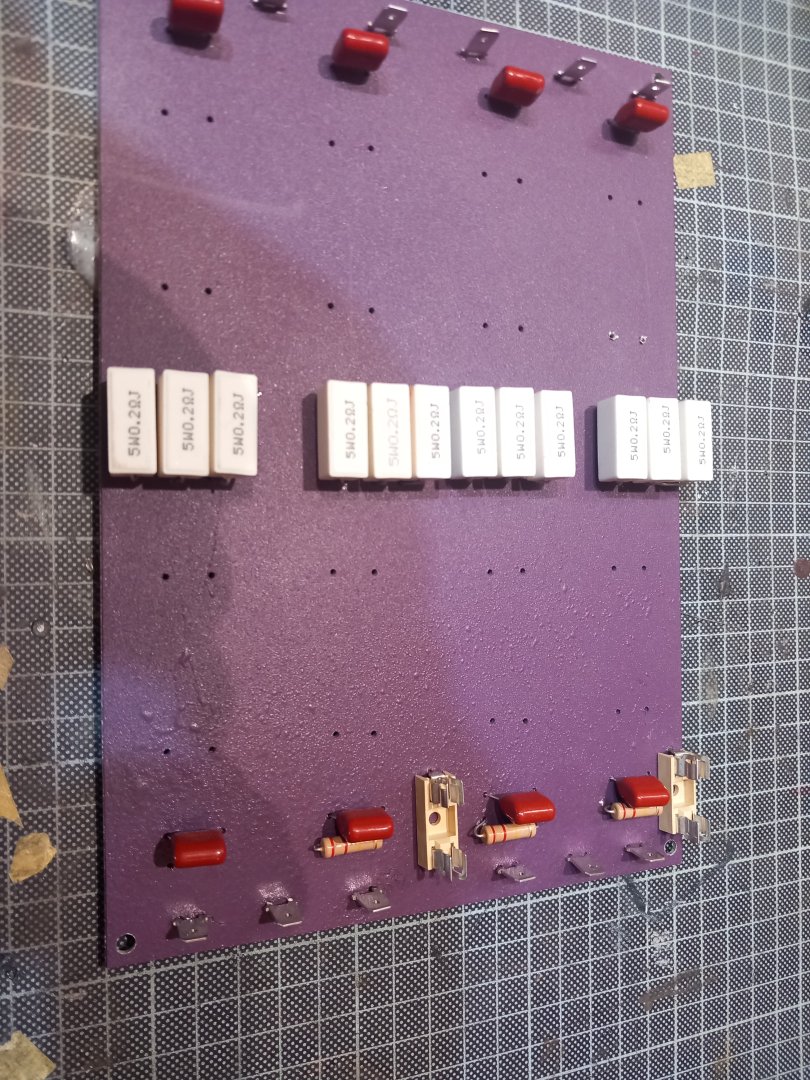

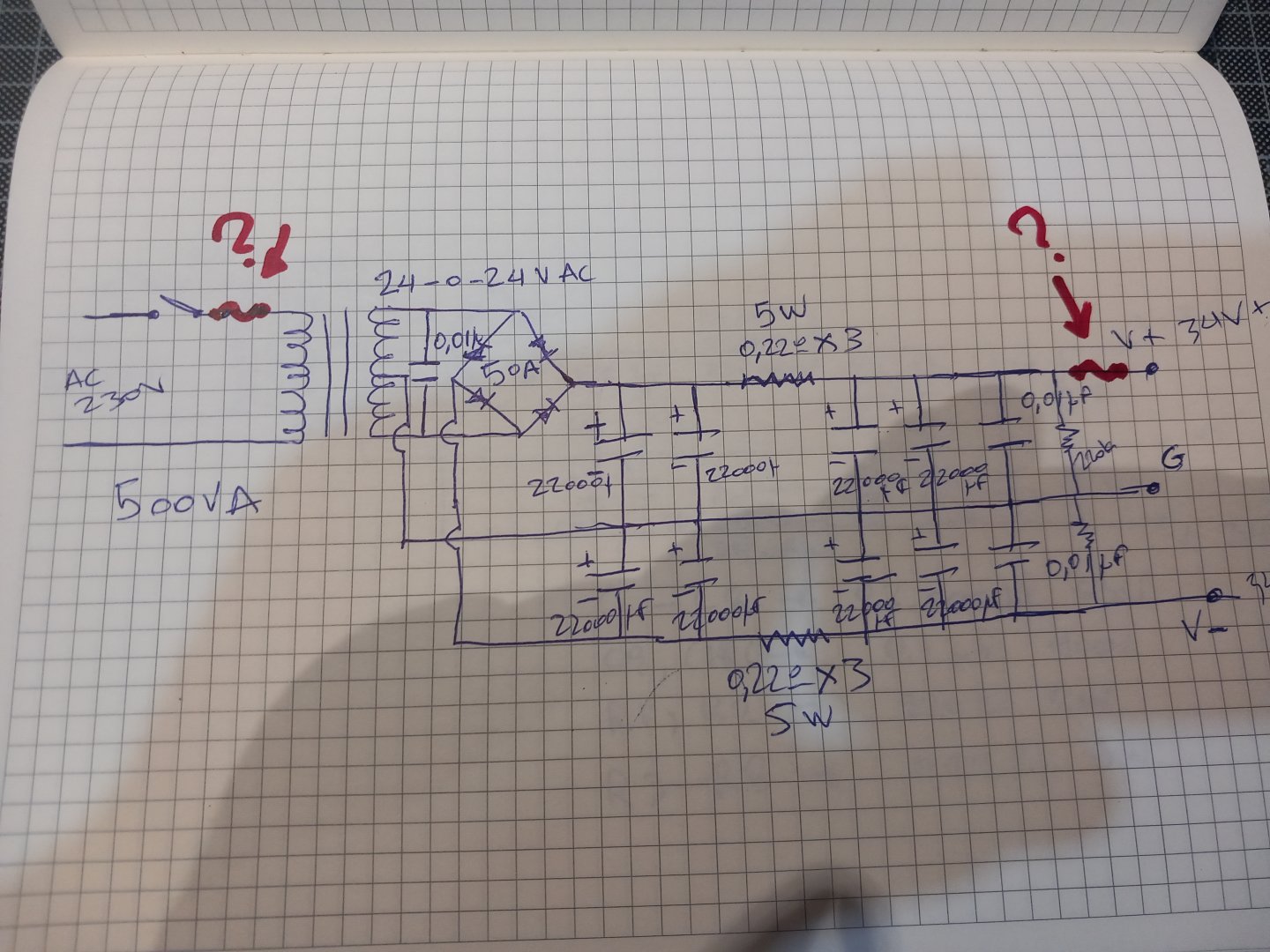

Καλημερα . Θα μπορουσατε να μου πειτε τις τιμες των ασφαλειων που φαινονται στο κυκλωμα του τροφοδοτικου; Φαναταζομαι βαση του σχεδιού του STENTOR παραπανω , στην AC πλευρα ειναι 3Α , ή άλλη ; Στο τελος του τροφοδοτικού ; Ευχαριστω πολύ / Εντομεταξυ το εργο προχωραει σιγα σιγα . Εφτιαξα την πλακετα στου τροφοδοτικού με αποχαλκωση και τωρα κολλ'αω τα εξαρτήματα



[Vintage hi-fi john]



[STENTOR]

AC πλευρα ειναι 3Α ... ή άλλη ; Στο τελος του τροφοδοτικού

Σωστά. Στο δίκτυο 3Α.
Οι ασφάλειες για το συμμετρικό συνεχές είναι φυσικά δύο, 8Α έκαστη.

https://www.passlabs.com/wp-content/uploads/2020/05/a5man.pdf
