Κατασκευή τελικού ενισχυτή PASS ALEPH 5 - Class A 2X60 W

[Vintage hi-fi john]

Συνεχίζουμε την κατασκευή μας , ενώ παράλληλα έρχονται και τα υπόλοιπα εξαρτήματα που θα χρειαστούμε . Σε αυτό το βιντεο φτιάχνουμε το φίλτρο του τροφοδοτικού , την προστασία των μεγάφωνων κτλ



[jpaudio]

Οι πλακέτες των τελικών, που παραγγέλθηκαν, ή από που αγοράστηκαν;



[Vintage hi-fi john]

Οι πλακέτες των τελικών, που παραγγέλθηκαν, ή από που αγοράστηκαν;

Εδω οι πρωτες

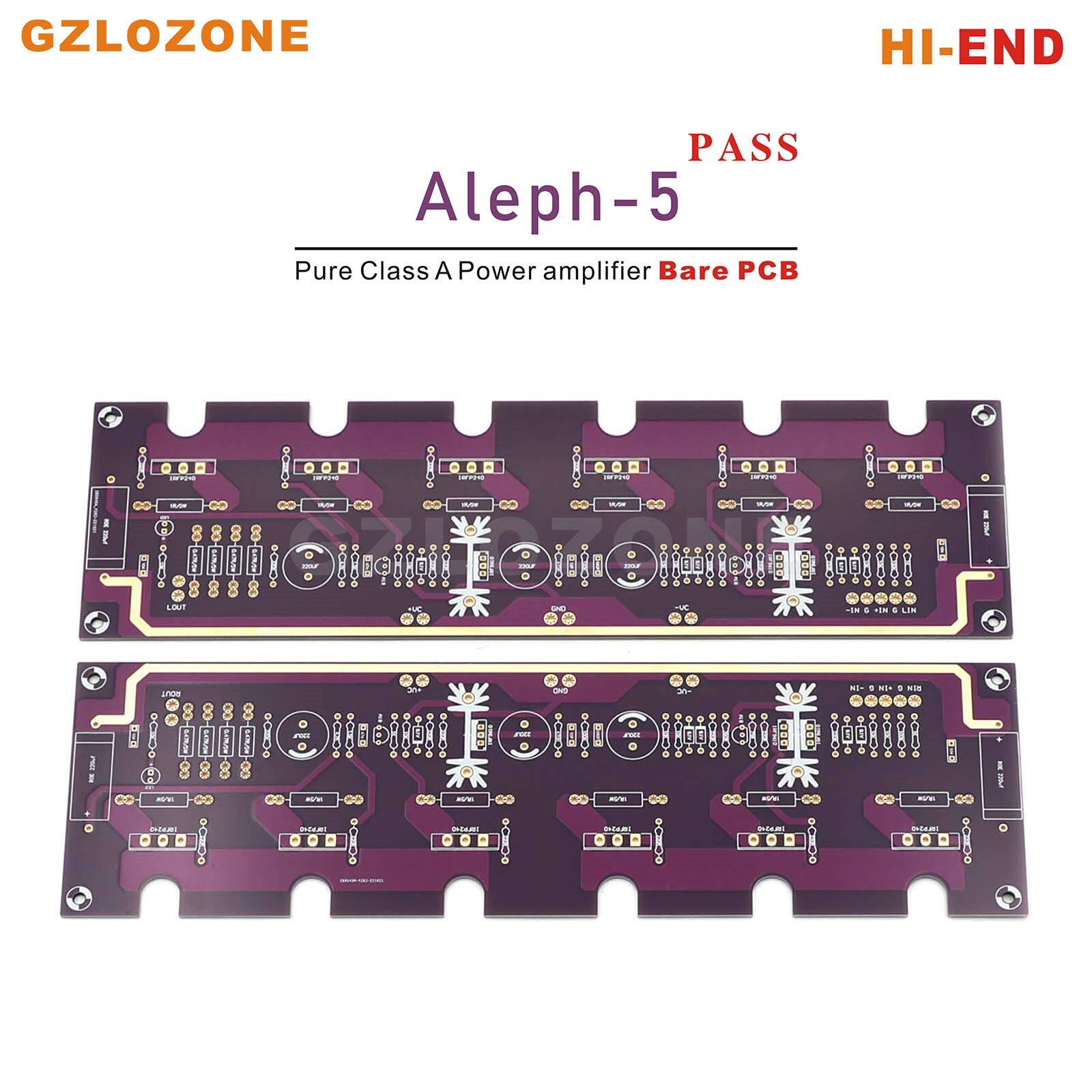

2CH HI-END Purple Gold PASS Aleph-5 FET A5 Pure Class A Power Amplifier Bare PCB 60W+60W 8 Ohm

2CH HI-END Purple Gold PASS Aleph-5 FET A5 Pure Class A Power Amplifier Bare PCB 60W+60W 8 Ohm

fyfaudio.com

και εδω οι αλλες:

2pz pair circuiti stampati pcb Aleph-5 amplifier | eBay

2pz, coppia di circuiti stampati per la costruzione ALeph5, amplificatore classe A. riceverete 2 pcb.

www.ebay.com



[Vintage hi-fi john]

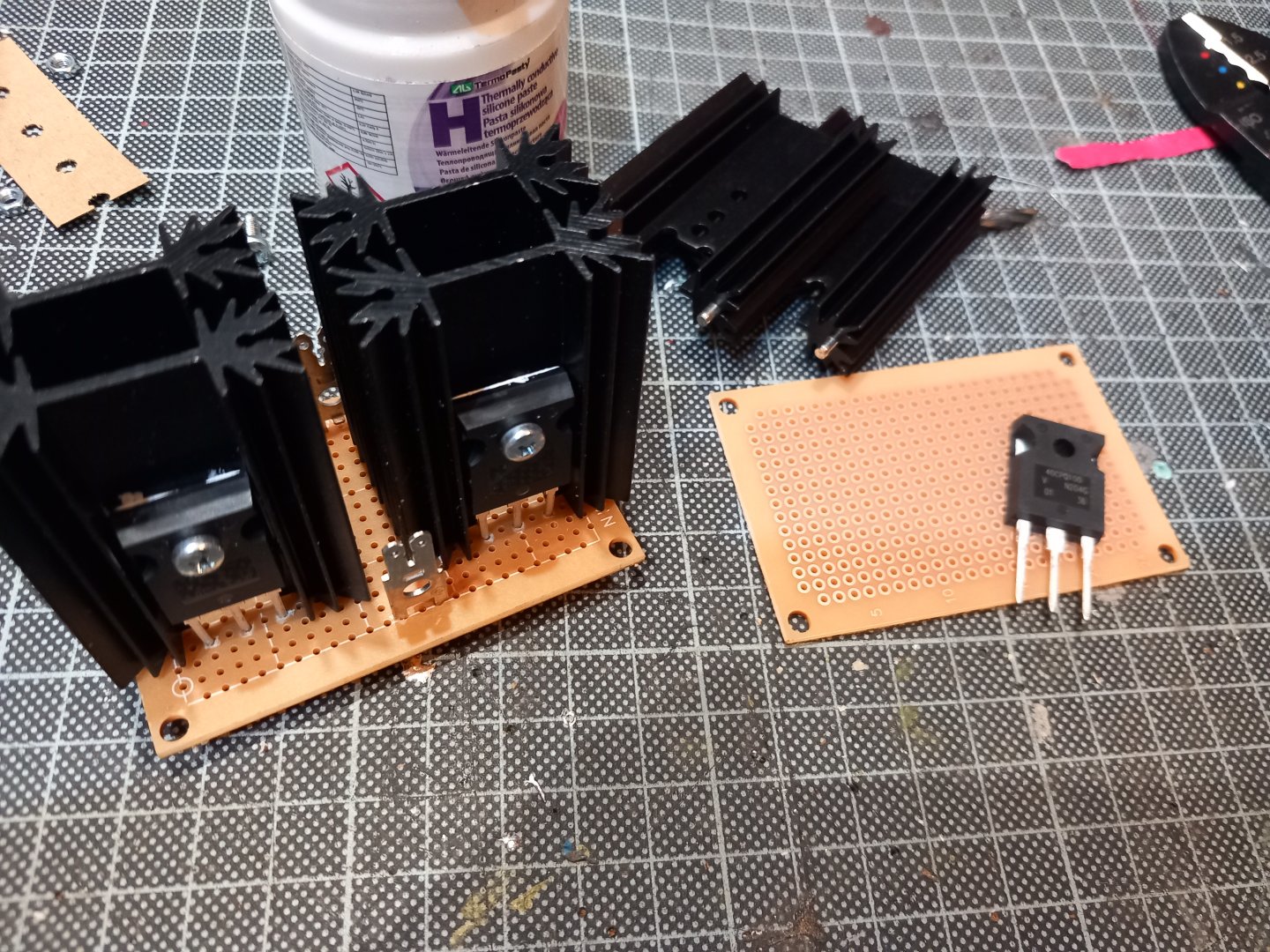

Καλημερα. Επιτελους 3 μερες δουλεια off , και επεσα απο το πρωι με τα μουτρα να συνεχισω την κατασκευη . Εφτιαξα την πλακετα για τα VU meters και φτιαχνω τις γεφυρες με τις διοδους schottky . Eλπιζω σημερα να προλαβω να ασχοληθω και με τις πλακετες του ενισχυτη , και με τις τρυπες στο σασι...



[jpaudio]

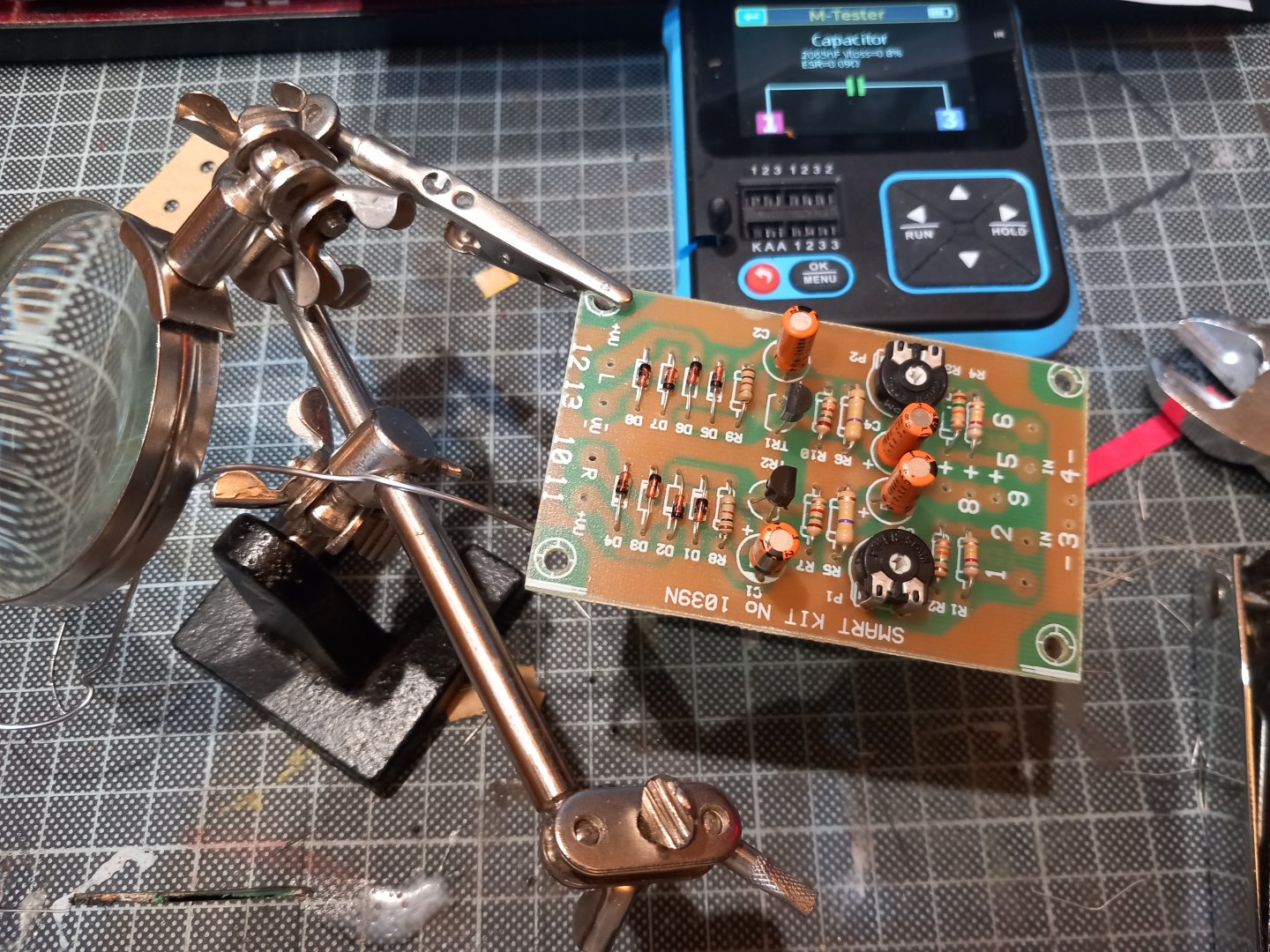

Να κάνω μια ερώτηση, γιατί Smart Kit; Υπάρχουν καλύτερα κυκλώματα στην αγορά, ιδιαίτερα στο Ebay και πιο ποιοτικά. Είδα ότι και για την προστασία χρησιμοποιείς την Smart Kit ενώ ένα uPC1237 θα ήταν καλύτερο.
Φιλικά,
Γιάννης



[Vintage hi-fi john]

Να κάνω μια ερώτηση, γιατί Smart Kit; Υπάρχουν καλύτερα κυκλώματα στην αγορά, ιδιαίτερα στο Ebay και πιο ποιοτικά. Είδα ότι και για την προστασία χρησιμοποιείς την Smart Kit ενώ ένα uPC1237 θα ήταν καλύτερο.
Φιλικά,
Γιάννης

Δεν υπαρχει καποιος λογος , απλα οτι προτιμω Ελληνικες εταιριες αν μπορω . Δεν εχω ακουσει και θεματα με τα συγκεκριμενα , οποτε...



[Vintage hi-fi john]

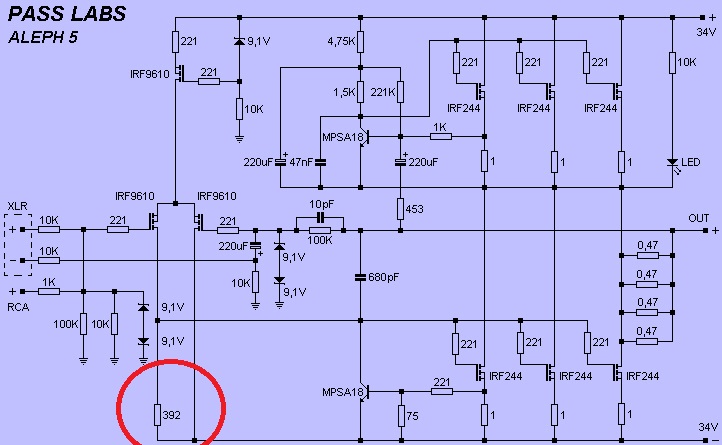

καλημερα. μου εστειλαν λαθος την αντισταση που εχω κυκλωσει ( 430 Ω αντι 392 Ω ) που ειναι στο σχεδιο. Νατην βαλω ή να περιμενω να παρω την σωστη; Ειναι κρισιμη η τιμή της;; Ευχαριστω



[jpaudio]

Από ότι βλέπω στο σχέδιο, όλα τα υλικά είναι υπολογισμένα με μεγάλη ακρίβεια. Οπότε τα 430 είναι πολύ μακριά από τα 392. Να περιμένεις να βρεις την σωστή. Βέβαια μπορείς να την "φτιάξεις" με συνδυασμό από standard τιμές.
Τις υπόλοιπες τις βρήκες ακριβώς; Που;



[Vintage hi-fi john]

Από ότι βλέπω στο σχέδιο, όλα τα υλικά είναι υπολογισμένα με μεγάλη ακρίβεια. Οπότε τα 430 είναι πολύ μακριά από τα 392. Να περιμένεις να βρεις την σωστή. Βέβαια μπορείς να την "φτιάξεις" με συνδυασμό από standard τιμές.
Τις υπόλοιπες τις βρήκες ακριβώς; Που;

Εκτός απο μια , που την εφτιαξα , τις αλλες τις βρηκα. Στο Βενιερη . Και 390 ειχε , αλλα μου εβαλε καταλαθος 39 ... Θα παω παλι , μιας και λοιπουν και 2 πυκνωτακια



[jpaudio]

Φαντάζομαι μιλάς για 1/4 W και ανοχή 1%. Έχεις βρει και βατικές σε ίδια ανοχή; Ή αγόρασες πολλές και τις μέτρησες;



[HAWK270]

Βλεπω οτι πας συμφωνα με το σχεδιο του κροατη που καποτε εβγαζε και τυπωμενα για τα μηχανηματα του PASS ,εισαι σιγουρος οτι τα τυπωμενα που εχεις εχουν την ιδια σχεδιαση γιατι σχεδον παντα τα τυπωμενα απο το ebay εχουν καποιες διαφορες απο το original σχεδιο



[Vintage hi-fi john]

Φαντάζομαι μιλάς για 1/4 W και ανοχή 1%. Έχεις βρει και βατικές σε ίδια ανοχή; Ή αγόρασες πολλές και τις μέτρησες;

0.6 watt ειναι ολες. Βατικες εβαλα απλες. Λες να παιζει ρολο; Τις μετρησα παντως και δεν εχουν μεγαλη αποκληση. οι περισσοτερες ειναι πανω στην τιμη τους

Βλεπω οτι πας συμφωνα με το σχεδιο του κροατη που καποτε εβγαζε και τυπωμενα για τα μηχανηματα του PASS ,εισαι σιγουρος οτι τα τυπωμενα που εχεις εχουν την ιδια σχεδιαση γιατι σχεδον παντα τα τυπωμενα απο το ebay εχουν καποιες διαφορες απο το original σχεδιο

τα υλικα αναφερονται και πανω στην πλακετα και αναλογουν ακριβως με το σχηματικο. Οποτε ελπιζω να ειναι οκ. Κοντος ψαλμος , σε λιγο ειναι ετοιμος και θα δουμε

Βλεπω οτι πας συμφωνα με το σχεδιο του κροατη που καποτε εβγαζε και τυπωμενα για τα μηχανηματα του PASS ,εισαι σιγουρος οτι τα τυπωμενα που εχεις εχουν την ιδια σχεδιαση γιατι σχεδον παντα τα τυπωμενα απο το ebay εχουν καποιες διαφορες απο το original σχεδιο

τα υλικα αναφερονται και πανω στην πλακετα και αναλογουν ακριβως με το σχηματικο. Οποτε ελπιζω να ειναι οκ. Κοντος ψαλμος , σε λιγο ειναι ετοιμος και θα δουμε

Δεν υπαρχει καποιος λογος , απλα οτι προτιμω Ελληνικες εταιριες αν μπορω . Δεν εχω ακουσει και θεματα με τα συγκεκριμενα , οποτε...

Βρηκα Ελλαδα την προστασια που προτινεις. Να την παρω λες, ή να δοκιμασω αυτην που ιδι εχω παρει και βλεπουμε...



[HAWK270]

Περιμενω να δω το αποτελεσμα και ειμαι σιγουρος οτι το ακουσμα του θα ειναι εξαιρετικο καθως εχω φτιαξει δυο BA3 και ενα F 5 TURBO



[Emmanouil 1964]

.....πως πάμε ;


-



[karajak]

Είμαι χαρούμενος για το project που φτιάχνεις και συμφωνώ με το εισαγωγικό σου κείμενο.
Για μένα αυτό το ταξίδι άρχισε πριν 20 χρόνια και ακόμα σήμερα ο aleph 5 είναι ο κύριος ενισχυτής μου (ιδιοκατασκευη).
Στο τμήμα diy του forum έχω αναρτήσει κατασκευές μου.
Αν θες μπορώ να βοηθήσω σε ότι χρειαστείς .
Καλή δύναμη και είμαι σίγουρος ότι το αποτέλεσμα θα σε ανταμείψει.
Φιλικά Γιάννης.



[g.kar]

Kάποια μέρα θα ήταν απαραίτητη και η σύγκριση με έναν αυθεντικό Aleph 5.



[xenos]

Καλημερα. Επιτελους 3 μερες δουλεια off , και επεσα απο το πρωι με τα μουτρα να συνεχισω την κατασκευη . Εφτιαξα την πλακετα για τα VU meters και φτιαχνω τις γεφυρες με τις διοδους schottky . Eλπιζω σημερα να προλαβω να ασχοληθω και με τις πλακετες του ενισχυτη , και με τις τρυπες στο σασι... View attachment 325433 View attachment 325434 View attachment 325435

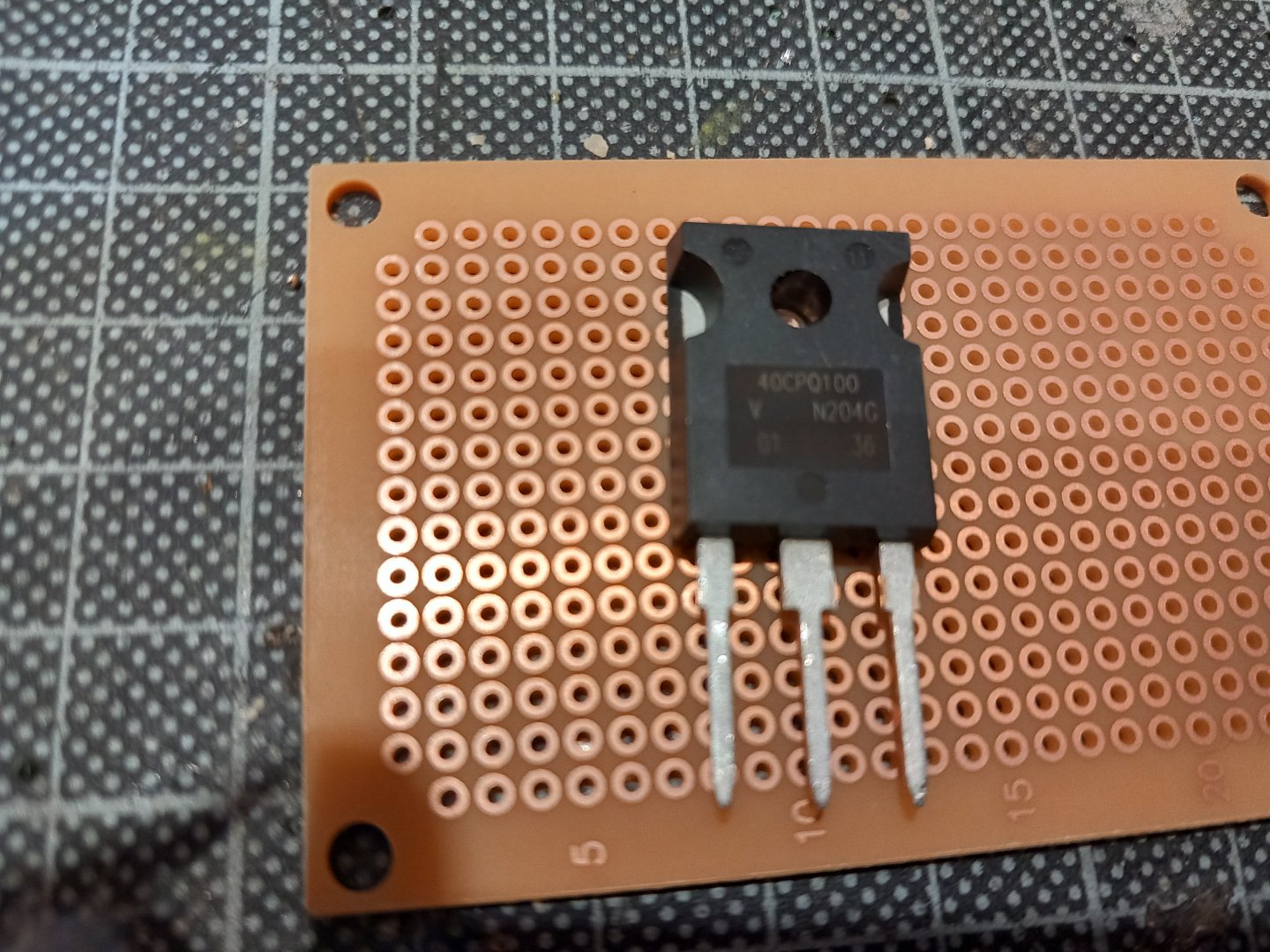

Εχουν μεταλλικη πλάτη οι διπλοδιοδοι shottky? Αν ναι, πρεπει να φροντίσεις για μονωσεις με μικες/σιλικονες καθοτι εχεις πολυ κοντα τις ψυκτρες.



[karajak]

Kάποια μέρα θα ήταν απαραίτητη και η σύγκριση με έναν αυθεντικό Aleph 5.

Αυτό θα ήταν ενδιαφέρον όπως επίσης η σύγκριση με έναν σημερινό τελικό.



[Vintage hi-fi john]

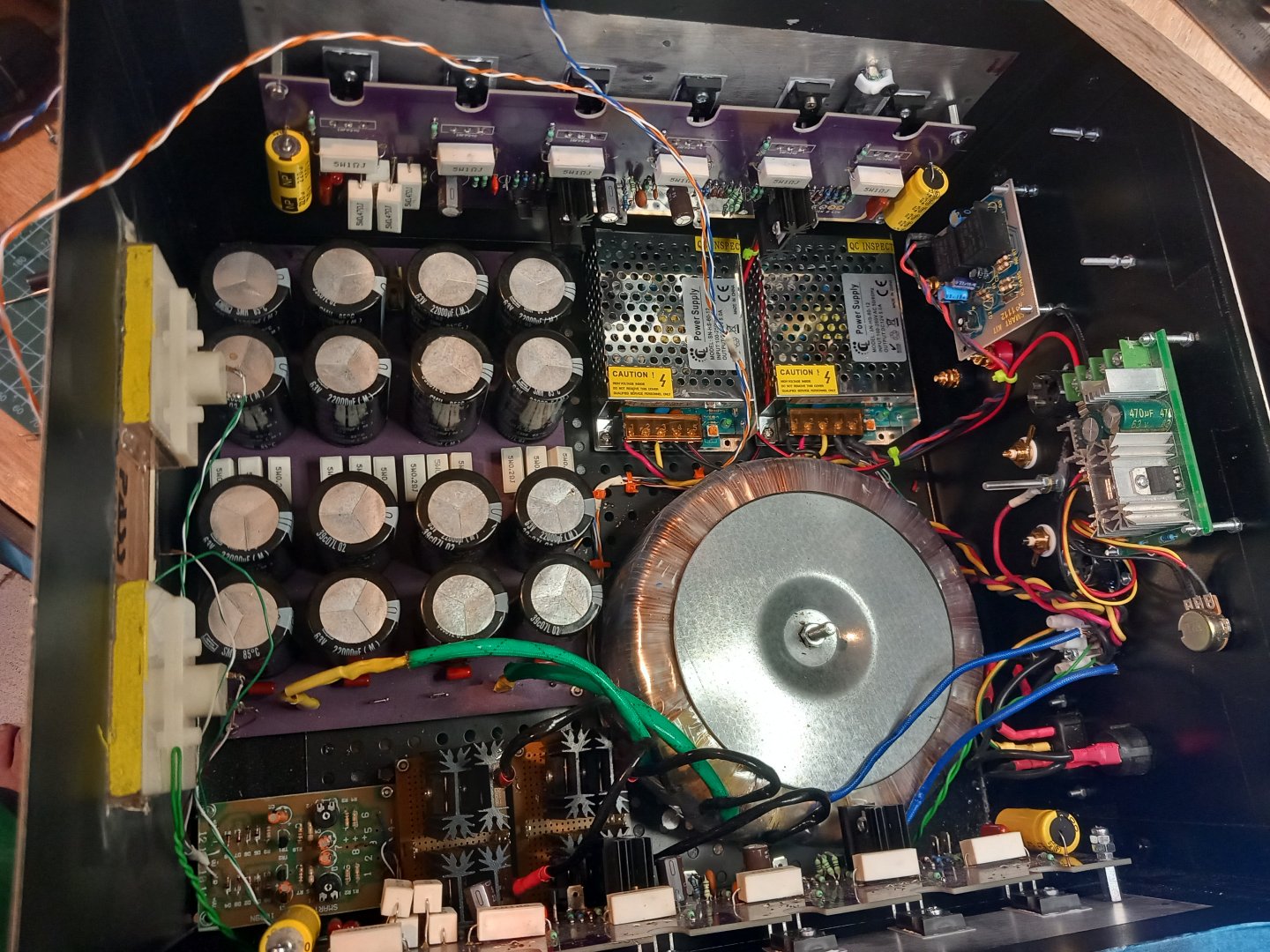

Μετα απο αρκετο καιρο , βρηκα ενα Σαββατοκυριακο ελευθερο , και προχωρησα την κατασκευη καπως. Εχει πολυ δουλεια ακομα , αλλα ευελπιστω αυτη την εβδομαδα να τελειωσει. Για να δουμε



[jpaudio]

Τα switching τροφοδοτικά για που είναι;
