DIY ενεργό σύστημα

[zakman35]

Ο Χαρης ειναι απο τους πιο μεθοδικους ανθρωπους που ξερω, με βαθια γνωση σε οτι καταπιανεται. Η χαρα της δημιουργιας στο diy ειναι δεδομενη, αλλα σε καμια περιπτωση δεν καμπτει την κριση του η οποια κινειται σε συγκεκριμμενους κανονες και κριτηρια. Ειναι απο τους τεχνικα καταρτισμενους ανθρωπους που γνωριζω, οι οποιοι δεν αρκουνται και δεν προσηλωνονται τυφλα στην αληθεια μιας μετρησης, αλλα ψαχνει παντα να βρει πως σχετιζεται αυτη και οι μεταβολες σε ενα φυσικο μεγεθος, με την ακουστη πραγματικοτητα, με το τι αντικτυπο εχει σε αυτο που ακουμε. Γιαυτο το λογο εχοντας παρακολουθησει το συστημα του σε αρκετα σταδια και αλλαγες, παντα υπηρχε ενας απαρεκλιτος σιωπηλος κανονας. Το συστημα να ειναι παντα μουσικο, να εξυπηρετει δηλαδη το σκοπο για τον οποιο στηνεται ενα συστημα ηχου. Ειναι ενα απο τα συστηματα τα οποια θα μπορουσα να ζησω ανετα , ενα συστημα για καποιον που ακουει μουσικη σε καθημερινη βαση και για ωρες.

Ευχομαι παντα δημιουργικος, και να ανοιγεις παντα νεα πεδια προβληματισμου να χουμε να συζηταμε στο κατ' ιδιαν.

Ευχαριστώ Φίλε,
έχει ιδιαίτερη αξία για εμένα η λέξη "Μουσικό" ειδικά όταν μιλάμε για ένα σύστημα που βασίζεται σε DSP.



[Moraitis]

Χάρη, έχεις κάνει πολύ και σημαντική πρόοδο τον τελευταίο καιρό (και σε ηλεκτρονικό επίπεδο και σε θέματα ακουστικής) απ' όσο βλέπω, οπότε μια επίσκεψη για να ζήσω κι εγώ τις εξελίξεις του συστήματός σου είναι απαραίτητη. Θα μιλήσουμε σύντομα για να κλείσω θέση για ακρόαση όπωσδήποτε! Μπράβο για όλα!!!!



[zakman35]

Ευχαριστώ πολύ.

Όποτε θες, είσαι ευπρόσδεκτος.



[zakman35]

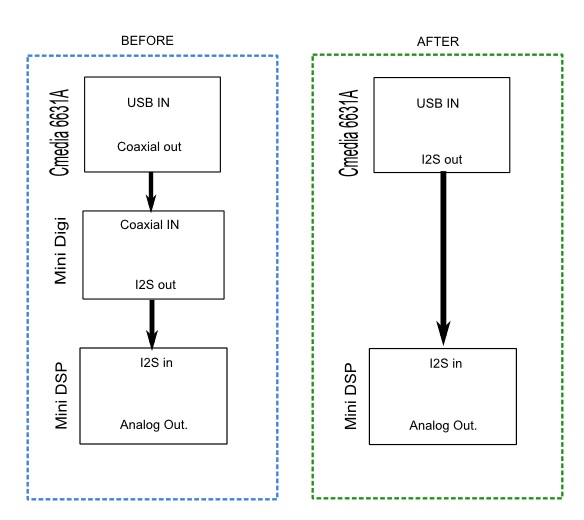

Είχαμε αλλαγές στο ψηφιακό κομμάτι και ποιο συγκεκριμένα, παρέκαμψα το miniDigi και πλέον τροφοδοτώ κατευθείαν μέσω I2S το dsp.

Το πρόβλημα είναι ότι το miniDSP είναι πολύ δύστροπο όσον αφορά τα ρολόγια που βλέπει, την σειρά που θέλει να τα δει, αν θα master ή slave κτλ. Στα περισσότερα φόρα που διάβασα υπήρχαν κυρίως αποτυχημένες προσπάθειες και πολύ μα πολύ μπέρδεμα, όσον αφορά τα settings.

Αποφάσισα να δοκιμάσω αν και ήξερα ότι δεν είχα πολλές ελπίδες, τελικά μετά από αρκετό παίδεμα και αφού δοκίμασα όλες τις πιθανές εκδοχές κατάφερα να τα κάνω να συνεργαστούν, αλλά με κόλπο. Το κόλπο είναι ότι για να συγχρονιστούν οι πλακέτες θα πρέπει να είναι συνδεδεμένες και οι δύο στο PC και να κάνουμε reload τα settings του crossover, διαφορετικά ΔΕΝ.

Όποιος λοιπόν έχει το miniDSP και θέλει να το τροφοδοτήσει κατευθείαν με I2S, επιβεβαιώνω ότι λειτουργεί με το CM6631A usb interface.



[zakman35]

Ξέχασα να γράψω το ποιο σημαντικό.

Η διαφορά του πριν με το μετά είναι μια σαφής αύξηση της πληροφορίας που γίνεται ιδιαίτερα αντιληπτή στα πρίμα και βέβαια είναι καλοδεχούμενη.

Less is more.



[zakman35]

Επίσης σκέφτομαι κάποια στιγμή να δοκίμαζα να παρακάμψω τα ενσωματωμένα dac του minidsp συνδέοντας 2 x I2s dacs.

Θα πρέπει βέβαια τα dac να έχουν είσοδο I2s, να μπορούν να παίξουν σε slave mode, και βέβαια να χωράνε στο κουτί μου.

Μέχρι στιγμής οι επιλογές σκέφτομαι είναι es9023 και PCM5102.

Αν υπάρχει κάποια άλλη ιδέα ευπρόσδεκτη.



[zakman35]



[platon]

View attachment 47543



View attachment 47544

Φτιαχνεις τα pluto?
Τα μινι δεν είναι καλυτερα (με 2 σαμπακια) ?



[zakman35]

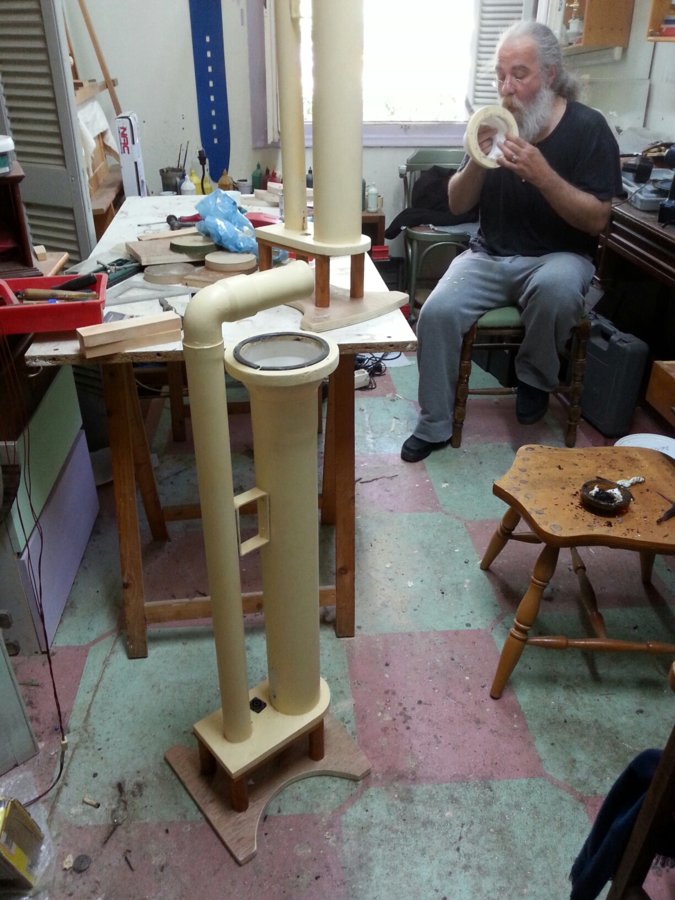

Ναι επισκευάζουμε το Pluto.

Το συγκεκριμένο ζευγάρι φτιάχτηκε το 2010, αλλά λόγο ενός ατυχήματος (πτώσης) είχε μήνη στο εργαστήριο για επισκευή από το 2012 περίπου. Οπότε είπαμε με τον κουνιάδο μου να επισκευάσουμε πρώτα το Pluto, έτσι για προπόνηση προτού προχωρήσουμε στην κατασκευή των LXmini.

Δεν σκοπεύω να φτιάξω τα σαμπ, έχει αρκετό χαμηλό και έτσι.



[SOCO]

Επιφανεια και βαρος θελει κατω στη βαση ισως να ηθελε κατι σε γρανιτη η μαρμαρο αντι η προσθετα του κοντρα πλακε.



[zakman35]

Επιφανεια και βαρος θελει κατω στη βαση ισως να ηθελε κατι σε γρανιτη η μαρμαρο αντι η προσθετα του κοντρα πλακε.

Η καινούργια βάση έχει αρκετή επιφάνεια για κρατήσει σταθερό το ηχείο, ενώ είναι και αφαιρετική στο μάτι.

Ο γρανίτης είναι καλή ιδέα και την κρατάω.



[SOCO]

Aν θες πες καποια πραματα για αυτο το ηχειο περαν καποιων αποριων που εχω οπως:
1)γιατι υπαρχει ο δευτερος λεπτοτερος σωληνας πισω που τοποθετειται το μιντ-τουιτερ? ειναι μονο για να περναν οι καλωδιωσεις και η στηριξη η εχει και καποιο αλλο ρολο ? θα μπορουσε να μην υπαρχει αν στηριζοταν με αλλλο τροπο διατηρωντας την ιδια θεση τοποθετημενο μεσα σε μια ας πουμε σφαιρα στηριζομενη σε δυο λεπτες σωληνωτες ραβδους οπου θα χρησιμοποιουσαμε και ως καναλι για τα καλωδια?
2)θα μπορουσε να αλλαχτει η θεση του απλα τοποθετωντας το κατω απο το γουφερ και οχι πανω απο αυτο, ανοιγωντας τρυπα στο αλλο σωληνα που εχει τοποθετηθει το γουφερ αποφευγοντας ετσι τη χρηση δευτερου σωληνα? με τι αλλαγη στο ηχητικο αποτελεσμα?
(με αντιστοιχη προσαρμογη του υψους του σωληνα χωρις να αλλαξουμε τα εσωτερικα λιτρα φυσικα.
3)θα μπορουσε να εχει καποια κλιση το γουφερ και οχι απολυτως παραλληλα ως προς το δαπεδο?
4)τι προυποθεσεις πρεπει να πληρει ο χωρος που θα τοποθετηθει ?



[platon]

Ριξε μια ματια εδώ......
http://www.linkwitzlab.com/Pluto/intro.htm



[SOCO]

Πολυ ενδοιαφεροντα, λυθηκαν, ομως τελικα το lx mini εχει ακομη καλυτερη συμπεριφορα ακριβως λογω της ακομη καλυτερα ελεγχομενης πισω ακτινοβολιας αλλα και του, καθιστωντας ακομη ποιο ευκολο στο θεμα στησιματος σε περιορισμενους χωρους!!



[zakman35]

Aν θες πες καποια πραματα για αυτο το ηχειο περαν καποιων αποριων που εχω οπως:
1)γιατι υπαρχει ο δευτερος λεπτοτερος σωληνας πισω που τοποθετειται το μιντ-τουιτερ? ειναι μονο για να περναν οι καλωδιωσεις και η στηριξη η εχει και καποιο αλλο ρολο ? θα μπορουσε να μην υπαρχει αν στηριζοταν με αλλλο τροπο διατηρωντας την ιδια θεση τοποθετημενο μεσα σε μια ας πουμε σφαιρα στηριζομενη σε δυο λεπτες σωληνωτες ραβδους οπου θα χρησιμοποιουσαμε και ως καναλι για τα καλωδια?
2)θα μπορουσε να αλλαχτει η θεση του απλα τοποθετωντας το κατω απο το γουφερ και οχι πανω απο αυτο, ανοιγωντας τρυπα στο αλλο σωληνα που εχει τοποθετηθει το γουφερ αποφευγοντας ετσι τη χρηση δευτερου σωληνα? με τι αλλαγη στο ηχητικο αποτελεσμα?
(με αντιστοιχη προσαρμογη του υψους του σωληνα χωρις να αλλαξουμε τα εσωτερικα λιτρα φυσικα.
3)θα μπορουσε να εχει καποια κλιση το γουφερ και οχι απολυτως παραλληλα ως προς το δαπεδο?
4)τι προυποθεσεις πρεπει να πληρει ο χωρος που θα τοποθετηθει ?

1) Είναι η καμπίνα του fullrange.

2) Όχι

3) Όχι

4) μέχρι 25 τμ.



[zakman35]

Πολυ ενδοιαφεροντα, λυθηκαν, ομως τελικα το lx mini εχει ακομη καλυτερη συμπεριφορα ακριβως λογω της ακομη καλυτερα ελεγχομενης πισω ακτινοβολιας αλλα και του, καθιστωντας ακομη ποιο ευκολο στο θεμα στησιματος σε περιορισμενους χωρους!!

Και τα δύο φτιάχτηκαν για να παίζουν σε χώρους μέχρι 25 τ.μ. χωρίς ηχητική φροντίδα (όχι ότι θα τους έκανει κακό).

Το LXmini, σαν νεότερο μοντέλο λογικά θα είναι και καλύτερο, τουλάχιστον ως προς το άνω άκρο.

Στο χαμηλό υπάρχουν μικρό διαφορές στην κατασκευή και στο κούρδισμα, αλλά μέχρι στιγμής όσοι έχουν φτιάξει και τα δύο, λένε πως ακούγονται ίδια όσον αφορά το χαμηλό.

Η κύρια διαφορά είναι στον τρόπο ακτινοβολίας του fullrange που στο Lxmini, είναι δίπολη, αλλά με ελεγχόμενη την πίσω ακτινοβολία. Το πως αυτό μεταφράζεται είναι μια άλλη ιστορία, στο support forum του Linkwitz, όσοι έχουν ακούσει και τα δύο λένε ότι το LXmini είναι πολύ αναλυτικό και δεν συγχωρεί κακές ηχογραφήσεις, αντίθετα το Pluto παίζει σχεδόν το ίδιο ευχάριστα όλες τις ηχογραφήσεις.

Αν έπρεπε να επιλέξω ένα από τα δύο θα διάλεγα το LXmini, αλλά γιατί να το σκέφτομαι αφού μπορώ να έχω και τα δύο .



[SOCO]

Τη μεγαλυτερη ζημια την κανουν τα φιλτρα , αναγκαιο κακο που στη συγκεκριμενη περιπτωση κατεβηκε στα 700hz απο το 1khz που ειχε το pluto και αυτο επαιξε το δικο του σημαντικο ρολο στο να κανει τη διαφορα, οπως και να εχει , με ιδιαιτερο ενδοιαφερον περιμενω εξελιξεις-εντυπωσεις...



[zakman35]

Τη μεγαλυτερη ζημια την κανουν τα φιλτρα , αναγκαιο κακο που στη συγκεκριμενη περιπτωση κατεβηκε στα 700hz απο το 1khz που ειχε το pluto και αυτο επαιξε το δικο του σημαντικο ρολο στο να κανει τη διαφορα, οπως και να εχει , με ιδιαιτερο ενδοιαφερον περιμενω εξελιξεις-εντυπωσεις...

Τί εννοείς, ποιά φίλτρα, γιατί είναι κακό το κρος στα 700 hz?



[SOCO]

προφανως καλυτερα , οτι αλλοιωσεις περνουν σε συχνοτητες λιγοτερο αντιληπτες ακουστικα .



[zakman35]

Σωστά, σύμφωνα με το paper του ΒBC, το ζητούμενο είναι να μην υπάρχει cross στην περιοχή 500 - 5.000 Ηz.
