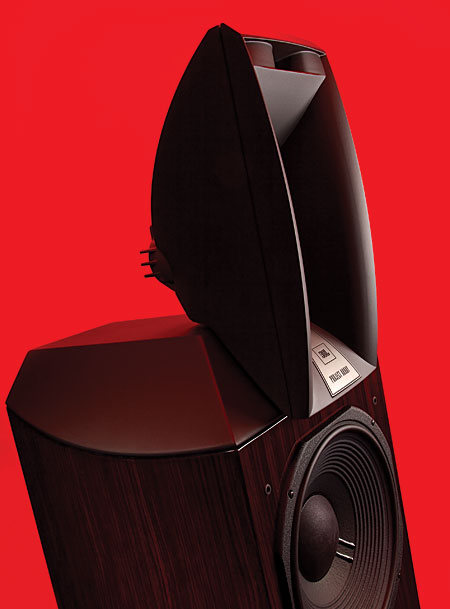

Ας δούμε και το πρότυπο της Χοάνης Συνεχούς Κατευθυντικότητας (ΧΣΚ).Πρωταρχικός σκοπός οποιασδήποτε χοάνης είναι ν'αυξάνει την αποδοτικότητα σε ηχητική ενέργεια ενός μεγαφώνου,προσαρμόζοντας με την προοδευτική αύξηση στις διαστάσεις από τον αυχένα όπου εκπέμπει το διάφραγμα μέχρι το εξώτερο στόμα,την υψηλή ακουστική εμπέδηση από το στερεό υλικό του διαφράγματος με την χαμηλή ακουστική εμπεδηση στον αέρα.
Οι ΧΣΚ διακρίνονται γενικά από εκθετική επέκταση διαστάσεων (ανάλογη προς το τετράγωνο της απόστασης από την είσοδο του αυχένα) στο τμήμα που ξεκινά από αυτόν,ακολουθούμενη από μεσαίο τμήμα με κωνικό σχήμα επέκτασης που καταλήγει σε ακόμα πιο διαπλατυσμένο στόμα:
Η πρωτότυπη ΧΣΚ από σχέδια του D.B. Keele :
Οι παράμετροι στη λειτουργία της έχουν οριστεί από τον Don Keele.Αποφεύγοντας μαθηματικές εξισώσεις,αυτή η σχέση δείχνει ότι για σταθερό εύρος διασποράς σε οριζόντιο ή κατακόρυφο επίπεδο το κάτω συχνοτικό όριο ωφέλιμης λειτουργίας εξαρτάται από τη διάσταση- οριζόντια ή κατακόρυφη αντίστοιχα - στο εξωτερικό στόμιο της χοάνης.Κάθοδος του ορίου κατά μια οκτάβα οριζόντια ή κατακόρυφα απαιτεί διπλασιασμό στην αντίστοιχη διάσταση.
Για δεδομένο τώρα συχνοτικό όριο,άμα θέλουμε να μειωθεί το εύρος διασποράς προς την επιθυμητή διεύθυνση,τότε χρειάζεται ανάλογη αύξηση στη διάσταση του στόματος στη χοάνη προς αυτή τη διεύθυνση.Αυτό αποκτά ιδιαίτερη σημασία καθώς κατέρχονται οι οκτάβες.
Τέλος για δεδομένο εύρος διασποράς και διαστάσεις για το στόμα της χοάνης,μπορούμε να βρούμε το κάτω συχνοτικό όριο για την ωφέλιμη λειτουργία.Πάνω από αυτήν την τιμή το πλάτος στον εκπεμπόμενο λοβό θα λογαριάζεται σταθεροποιημένο.

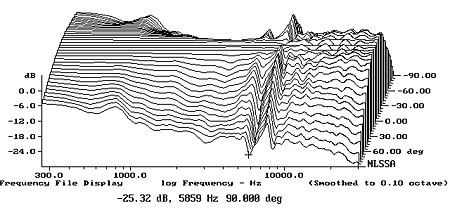

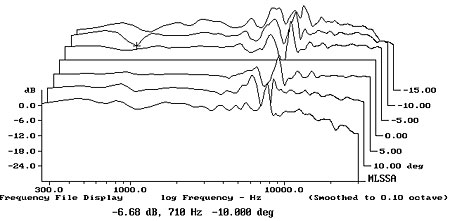

Αυτές οι σχέσεις αναπαρίστανται στα παρακάτω διαγράμματα,αναφερόμενα καθένα σε ΧΣΚ με διαφορετικό σχήμα και διαστάσεις στόματος,και υπό σταθερή προδιαγραφή για εύρος οριζόντιας διασποράς 90 μοίρες και κατακόρυφης 45 μοίρες ...Καθένα εξ αυτών συνοδεύεται από τον αντίστοιχο λοβό δασποράς σε 1000 & 4000 Hz αντίστοιχα :
.
Οι ΧΣΚ έχουν - εκτός από τα προαναφερθέντα στοιχεία προσοχής που σχετίζονται με τις Αρχές συνεχόμενης κατευθυντικότητας - πρόσθετα εγγενή ελαττώματα με την εκπομπή σφαιρικών ηχητικών μετώπων,παραμορφώσεις σε υψηλές στάθμες ηχητικής πίεσης,όπως και σχετιζόμενες με τη διαφοροποίηση της επίδρασης στο ακουστικό κύμα από τα επιμέρους τμήματα που τις αποτελούν.
Το κυριότερο ελαττωματικό στοιχείο προκύπτει από την ίδια τους τη δράση στις υψηλές οκτάβες.Οι κλασσικές εκθετικές κόρνες είχαν απότομες κλίσεις στη διεύρυνση των τοιχωμάτων με αποτέλεσμα από κάποια συχνότητα και άνω η διάδοση στην ηχητική ενέργεια να μην ακολουθεί το σχήμα στη χοάνη,αλλά να έχει μέτωπο με διαστάσεις παρόμοιες προς εκείνες από τον αυχένα,δηλαδή περιορισμένες.Στις υλοποιήσεις ΧΣΚ ο ρυθμός διεύρυνσης καθώς επεκτείνονται τα τοιχώματα μέχρι το άνοιγμα είναι ακριβώς ορισμένος με βοήθεια υπολογιστών κι επιτρέπει την ενέργεια με τα ακόμα μικρότερα μήκη κύματος καθώς ανέρχονται οι οκτάβες να εκπέμπεται ακολουθώντας πιστά το σχήμα των τοιχωνάτων από τον αυχένα μέχρι τη διαπλάτυνση του στόματος απ'όπου εξέρχονται στο χώρο.

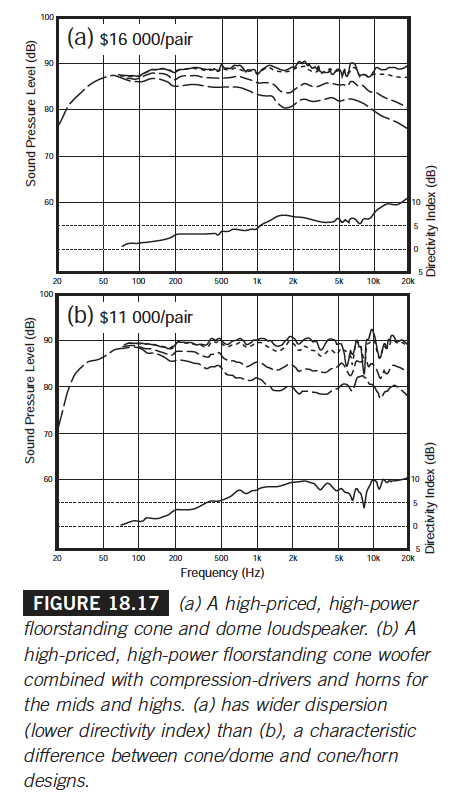

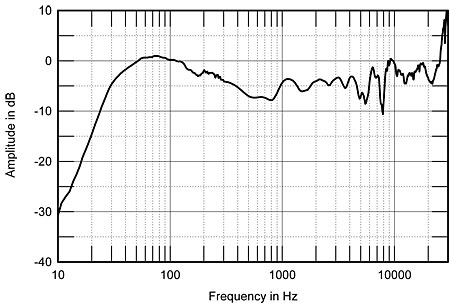

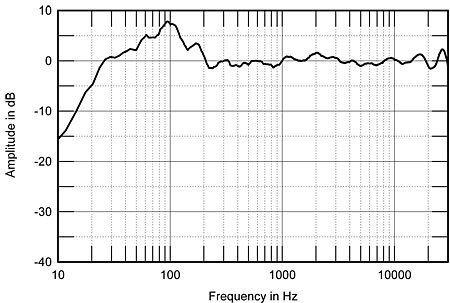

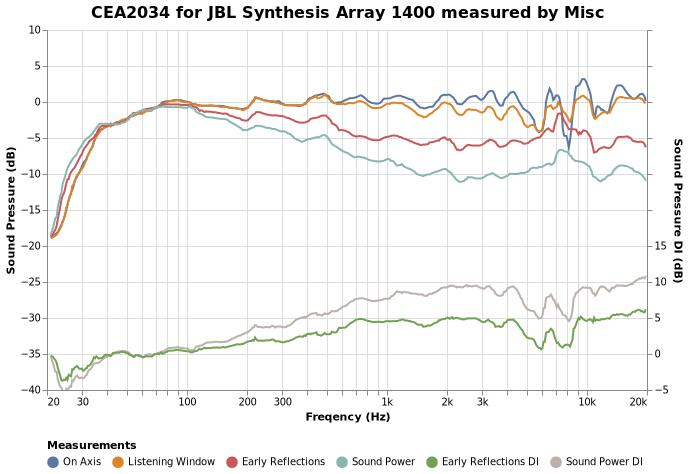

Επειδή όμως η ολική ηχητική ενέργεια μένει σταθερή,η άνοδος στο ποσοστό ενέργειας που γίνεται πλέον να εκπέμπεται off-axis σημαίνει πως η μετρούμενη στάθμη on-axis θα εμφανίζει προοδευτική πτώση καθώς ανέρχονται οι οκτάβες.Εάν λοιπόν η εκπομπή σε αυτό το στάδιο αφεθεί απείρακτη,τότε η on-axis απόκριση δεν θα προκύπτει ισορροπημένη...Γι αυτό το λόγο στις διατάξεις ΧΣΚ πρέπει να εφαρμόζεται κάποιο προφίλ ισοστάθμισης - προτιμότερο με ενεργά κυκλώματα αντί παθητικών - στο τμήμα του κρος...Οι παράμετροι της απαραίτητης ισοστάθμισης έχουν οριστεί σε συνάρτηση με την εγγενή on-axis απόκριση των ΧΣΚ στις υψηλές οκτάβες κι εξασφαλίζουν σε γενικές γραμμές - ύστερα από την προσαρμογή προς τη στάθμη του mid(woofer) στη ζώνη κροσαρίσματος - αύξηση κατά 6dB ανά οκτάβα προχωρώντας προς ανώτερες συχνότητες με εκκίνηση από συχνότητα μεταξύ 3000-4000 Hz.
Οι ΧΣΚ διακρίνονται γενικά από εκθετική επέκταση διαστάσεων (ανάλογη προς το τετράγωνο της απόστασης από την είσοδο του αυχένα) στο τμήμα που ξεκινά από αυτόν,ακολουθούμενη από μεσαίο τμήμα με κωνικό σχήμα επέκτασης που καταλήγει σε ακόμα πιο διαπλατυσμένο στόμα:
Η πρωτότυπη ΧΣΚ από σχέδια του D.B. Keele :
Οι παράμετροι στη λειτουργία της έχουν οριστεί από τον Don Keele.Αποφεύγοντας μαθηματικές εξισώσεις,αυτή η σχέση δείχνει ότι για σταθερό εύρος διασποράς σε οριζόντιο ή κατακόρυφο επίπεδο το κάτω συχνοτικό όριο ωφέλιμης λειτουργίας εξαρτάται από τη διάσταση- οριζόντια ή κατακόρυφη αντίστοιχα - στο εξωτερικό στόμιο της χοάνης.Κάθοδος του ορίου κατά μια οκτάβα οριζόντια ή κατακόρυφα απαιτεί διπλασιασμό στην αντίστοιχη διάσταση.
Για δεδομένο τώρα συχνοτικό όριο,άμα θέλουμε να μειωθεί το εύρος διασποράς προς την επιθυμητή διεύθυνση,τότε χρειάζεται ανάλογη αύξηση στη διάσταση του στόματος στη χοάνη προς αυτή τη διεύθυνση.Αυτό αποκτά ιδιαίτερη σημασία καθώς κατέρχονται οι οκτάβες.
Τέλος για δεδομένο εύρος διασποράς και διαστάσεις για το στόμα της χοάνης,μπορούμε να βρούμε το κάτω συχνοτικό όριο για την ωφέλιμη λειτουργία.Πάνω από αυτήν την τιμή το πλάτος στον εκπεμπόμενο λοβό θα λογαριάζεται σταθεροποιημένο.
Αυτές οι σχέσεις αναπαρίστανται στα παρακάτω διαγράμματα,αναφερόμενα καθένα σε ΧΣΚ με διαφορετικό σχήμα και διαστάσεις στόματος,και υπό σταθερή προδιαγραφή για εύρος οριζόντιας διασποράς 90 μοίρες και κατακόρυφης 45 μοίρες ...Καθένα εξ αυτών συνοδεύεται από τον αντίστοιχο λοβό δασποράς σε 1000 & 4000 Hz αντίστοιχα :
.
Οι ΧΣΚ έχουν - εκτός από τα προαναφερθέντα στοιχεία προσοχής που σχετίζονται με τις Αρχές συνεχόμενης κατευθυντικότητας - πρόσθετα εγγενή ελαττώματα με την εκπομπή σφαιρικών ηχητικών μετώπων,παραμορφώσεις σε υψηλές στάθμες ηχητικής πίεσης,όπως και σχετιζόμενες με τη διαφοροποίηση της επίδρασης στο ακουστικό κύμα από τα επιμέρους τμήματα που τις αποτελούν.
Το κυριότερο ελαττωματικό στοιχείο προκύπτει από την ίδια τους τη δράση στις υψηλές οκτάβες.Οι κλασσικές εκθετικές κόρνες είχαν απότομες κλίσεις στη διεύρυνση των τοιχωμάτων με αποτέλεσμα από κάποια συχνότητα και άνω η διάδοση στην ηχητική ενέργεια να μην ακολουθεί το σχήμα στη χοάνη,αλλά να έχει μέτωπο με διαστάσεις παρόμοιες προς εκείνες από τον αυχένα,δηλαδή περιορισμένες.Στις υλοποιήσεις ΧΣΚ ο ρυθμός διεύρυνσης καθώς επεκτείνονται τα τοιχώματα μέχρι το άνοιγμα είναι ακριβώς ορισμένος με βοήθεια υπολογιστών κι επιτρέπει την ενέργεια με τα ακόμα μικρότερα μήκη κύματος καθώς ανέρχονται οι οκτάβες να εκπέμπεται ακολουθώντας πιστά το σχήμα των τοιχωνάτων από τον αυχένα μέχρι τη διαπλάτυνση του στόματος απ'όπου εξέρχονται στο χώρο.
Επειδή όμως η ολική ηχητική ενέργεια μένει σταθερή,η άνοδος στο ποσοστό ενέργειας που γίνεται πλέον να εκπέμπεται off-axis σημαίνει πως η μετρούμενη στάθμη on-axis θα εμφανίζει προοδευτική πτώση καθώς ανέρχονται οι οκτάβες.Εάν λοιπόν η εκπομπή σε αυτό το στάδιο αφεθεί απείρακτη,τότε η on-axis απόκριση δεν θα προκύπτει ισορροπημένη...Γι αυτό το λόγο στις διατάξεις ΧΣΚ πρέπει να εφαρμόζεται κάποιο προφίλ ισοστάθμισης - προτιμότερο με ενεργά κυκλώματα αντί παθητικών - στο τμήμα του κρος...Οι παράμετροι της απαραίτητης ισοστάθμισης έχουν οριστεί σε συνάρτηση με την εγγενή on-axis απόκριση των ΧΣΚ στις υψηλές οκτάβες κι εξασφαλίζουν σε γενικές γραμμές - ύστερα από την προσαρμογή προς τη στάθμη του mid(woofer) στη ζώνη κροσαρίσματος - αύξηση κατά 6dB ανά οκτάβα προχωρώντας προς ανώτερες συχνότητες με εκκίνηση από συχνότητα μεταξύ 3000-4000 Hz.
The Official website of D.B.(Don) Keele, Jr.
www.xlrtechs.com
