Featured ΜΕΤΡΗΣΕΙΣ ΚΑΙ ΕΝΤΥΠΩΣΕΙΣ ... ΠΡΙΝ ΚΑΙ ΜΕΤΑ.

[Ν.Κ.]

Το έχω παρατηρήσει. Πιο πολύ και απο το καλό τους. Αφού και άμα γουστάρουν όμως όλα ΟΚ.

Εννοείται.
Επειδή ξέρω ότι σε ενδιαφέρει παρόλο που δεν ρώτησες

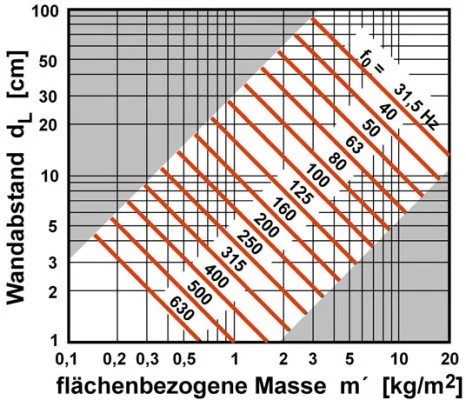

Δες πως επιδρά η απόσταση από τον τοίχο και η μάζα μιας μεμβράνης την συχνότητα συντονισμού αυτής. Οι γκρίζες ζώνες απορρίπτονται.



[thva]

Εννοείται.
Επειδή ξέρω ότι σε ενδιαφέρει παρόλο που δεν ρώτησες
Δες πως επιδρά η απόσταση από τον τοίχο και η μάζα μιας μεμβράνης την συχνότητα συντονισμού αυτής. Οι γκρίζες ζώνες απορρίπτονται.
View attachment 349324

Βάζε όλο το λίνκ όχι μόνο αποσπάσματα. Σου το έχω πεί τόσες φορές.

Εννοείται.
Επειδή ξέρω ότι σε ενδιαφέρει παρόλο που δεν ρώτησες
Δες πως επιδρά η απόσταση από τον τοίχο και η μάζα μιας μεμβράνης την συχνότητα συντονισμού αυτής. Οι γκρίζες ζώνες απορρίπτονται.
View attachment 349324

Δεν συμφωνώ με τα Kg/m2 ... βάλε λινκ να διαβάσω.



[Ν.Κ.]

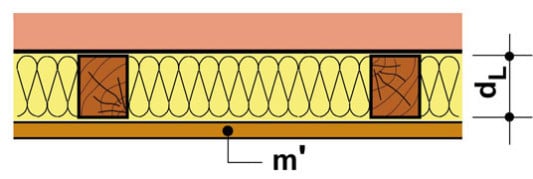

Planung von Plattenabsorbern | Akustik | Schallabsorption | Baunetz_Wissen

Plattenresonatoren besitzen die maximale Schallabsorption bei ihrer Resonanzfrequenz. Diese ist die Resonanzfrequenz des...

www.baunetzwissen.de



[costas EAR]

Εννοείται.
Επειδή ξέρω ότι σε ενδιαφέρει παρόλο που δεν ρώτησες
Δες πως επιδρά η απόσταση από τον τοίχο και η μάζα μιας μεμβράνης την συχνότητα συντονισμού αυτής. Οι γκρίζες ζώνες απορρίπτονται.
View attachment 349324

Σωστό μου φαίνεται, από πείρας.

Σημειώνω τα πιο χρήσιμα όρια στον κύκλο, και το στόχο που πρέπει να βάζεις (τους 50) γι'αυτό λέω ως βασικό μπουσουλα πως 10 πόντοι κενό είναι μια χαρά, με ~1 cm πάχος ξύλου ή γυψοσανίδας:

Ποτέ δεν έχουν πολύ "στενά" συχνοτικά όρια, και αναλόγως μέγιστης διάστασης και σχήματος, μπορεί να πιάνουν ακόμα ευρύτερο φάσμα, να μην συντονίζει δηλαδή όλη η επιφάνεια μόνον σε ένα στενό συχνοτικό εύρος (πράγμα που έτσι κι αλλιώς δε το θες), αλλά να έχεις συνήχηση σε πολύ μεγαλύτερο χρήσιμο φάσμα, κι όλο το φάσμα είναι χρήσιμο, άλλωστε κυνηγάμε τις ανισότητες ακόμα και στο decay.

Για να επιτευχθεί χρήσιμος συντονισμός σε χαμηλότερες συχνότητες (έως 20 κύκλους) χρειάζεται τεράστια επιφάνεια συνήχησης, πρακτικά αυτά δε γίνονται.

Πάνω από 100 κύκλους, δεν έχει νόημα να κυνηγάς τέτοια πράγματα, παλεύονται αλλιώς πιο εύκολα.

Γενικώς καλοί μπούσουλες είναι τέτοια διαγράμματα, αλλά στην πράξη για να κάνεις καλούς υπολογισμούς, μπλέκονται δύσκολα μαθηματικά, δεν είναι παιχνίδια για δευτεροδεσμίτες αυτά, όσο καλοί κι αν ήταν κάποτε στα μαθηματικά..

Εννοείται πως πάνω από 200 κύκλους όχι απλώς δεν έχει κανένα νόημα αυτό το παιχνίδι, αλλά είναι και βλακεία. Μικραίνει πολύ το μήκος κύματος και η δευτερεύουσα πηγή που προκύπτει από την δονουμενη επιφάνεια, έχει αντιληπτή κατεύθυνση, είναι καταστροφή. Σε χαμηλότερες συχνότητες, λόγω μεγάλου μήκους κύματος, αποτελεί πρακτικά διάχυση (που πάντα εξ ορισμού θα εμπεριέχει και απορρόφηση, στη συγκεκριμένη περίπτωση λόγω μετατροπής ηχητικής ενέργειας σε μηχανική και κατ'επεκτασιν σε θερμότητα).

Τίποτα, μην ασχολείστε. Μονή γυψοσανιδούλα, διάτρητη λέμε. Δουλεύει. Μη το ψάχνετε καν, έχουν γνώση οι φύλακες.

Πιο "ειδικές" λύσεις, θέλουν χαρτί και μολύβι, υπομονή και καλά μαθηματικά. Been there, done that.



[makis.pol]

Αυτό που διάβασα από ειδικό για τις διατρητες γυψοσανίδες με απορροφητικό υλικό από πίσω είναι ότι στην ουσία πρόκειται για plattenschwinger membrane Absorber με υψηλή απόδοση στις συχνότητες 300-400 ενώ παραλληλα στις υψηλές συχνότητες πραγματοποιούν μια ελαφριά διάχυση.

Κανεις λάθος
Εγώ παράγγειλα 35 τεμάχια στο πρακτικερ Αγίας βάρβαρας
40κατι έυρω το φύλο
Το μόνο άσχημο αναμονή 4-5 εβδομάδες

Ψάρωσα

Μόλις πάρεις τηλ κσι ακούσεις κόστος το τετραγωνικό εκεί να δεις τι θα πάθεις



[Ν.Κ.]

Product configurator - Trikustik

trikustik.at

Για όποιον ενδιαφέρεται



[fotis90]

Δεν πήγα ακόμα σε Πράκτικερ, αλλά σε όσα μαγαζιά ρώτησα θέλουν να γίνει παραγγελία ολόκληρη η παλέτα....
Και μόνο για την απλή διάτρητη, όχι για την ακανόνιστη που θα προτιμούσα.



[makis.pol]

Όποτε θες πες μου να σου κανονίσω ακανόνιστη
Βγαίνει σε 2 διαστάσεις
2 μέτρα ύψος και 180 περίπου
Εάν είναι πες μου ώστε να τις βάλουν μαζί με τις δικές μου για να παραλάβεις σε περίπου 3 εβδομάδες



[apg]

Ερώτηση: Πάνω σε διατρητη γυψοσανιδα μπορούμε να βάλουμε απλή ταπετσαρία; και ακομα μια ερωτηση, λιγο ακυρη με το θεμα των διατρητων γυψοσανιδων απλά θεμα υλικού ειναι: σε παλια ταβάνια τύπου μπαγδατί (καλαμιές και σοβά) τι κανουμε;



[makis.pol]

Εάν βάλεις ταπετσαρία γιατί να πληρώσεις για διάτρητη ;;;



[fotis90]

Υπάρχει κάποιος λόγος που βάζουν στον σκελετό της γυψοσανιίδας τους ορθοστάτες στα 60εκ; Το cocopren έχει πλάτος 100εκ.
Δεν θα 'θελα να το κόψω κ να έχω υπόλοιπο 40εκ, θα χάσω και από ηχομόνωση με τα κενά που θα δημιουργηθούν.



[fotis90]

Κάποιος με εμπειρία, μπορεί να μου πει αν πειράζει να βάλω τους ορθοστάτες ανα 100; Όσο είναι το cocopren δλ



[makis.pol]

Δεν είμαι εγκατάστατης
Από προσωπική εμπειρία όμως κανένα θέμα
Τόσο μπαίνουν γιατί τόσο έχουν απόσταση οι πετροβαμβακες πιστεύω



[Petros_Dalipis]

Υπάρχει κάποιος λόγος που βάζουν στον σκελετό της γυψοσανιίδας τους ορθοστάτες στα 60εκ; Το cocopren έχει πλάτος 100εκ.

Ναι. Η γυψοσανίδα έχει πλάτος 120 εκατοστά. Βάζουν 2 στα άκρα που πιάνουν και τις διπλανές και έναν στο κέντρο.



[fotis90]

Οπότε μπορώ να την βάλω ξαπλωτή κατά μήκος δλδ και να μην κόψω το cocopren.



[Petros_Dalipis]

Δεν το έχω κάνει ποτέ. Γιατί όχι; Αλλά αν πέσει κανείς πάνω της στο κέντρο, θα σπάσει.



[Ν.Κ.]

Για τις διατρητες σανίδες απο γύψο ή ξύλο με βάση αυτά που διάβασα από μελέτες και κείμενα που κυκλοφορούν στο διαδίκτυο αναφέρονται τα εξής.

Πρόκειται φυσικά για ενεργές διατάξεις απορρόφησης, δηλαδή κατατάσσονται στην ίδια κατηγορία με τους Helmholtz resonator & plate resonators.
Αυτού του τύπου οι διατάξεις τοποθετουνται στα σημεία μέγιστης πιέσης που εμφανίζονται στα τοιχωματικά όρια.
,,Absorption through air resonance occurs in Helmholtz resonators, perforated and slotted plate absorbers instead, with both mass and spring being formed by the air itself.
,,With all three types, it is possible that the plate itself is additionally stimulated to vibrate becomes. This can certainly be desirable, although it is then a mixture of two
absorption principles.,,
You choose the dimensions of the mouth openings and the distance between the plate and the wall accordingly, this air-mass-spring system acts as a resonance absorber,,
Με αναλογίες διάτρησης κάτω από 10%, η πλάκα λειτουργεί εν μέρει σαν μεμβρανη συντονισμού.

Υπάρχει ενας τύπος που κατά προσέγγιση δίνει την συχνότητα συντονισμού για τις διάτρητες.
Βλέπω οτι δουλεύει στην παρακάτω περίπτωση. Με την προσθήκη πορώδους ή ινώδους υλικού απορρόφησης πίσω ή μπροστά απο την πλάκα η συμπεριφορά της αλλάζει.

d= απόσταση από τον τοίχο
p= επιφάνεια των τρυπών ως ποσοστό
l=παχος σανιδας
r= ακτίνα της τρύπας
l= συντελεστής διόρθωσης του ανοίγματος.

Ας παρουμε την παρακάτω διάτρητη.

Thickness: 15-19mm depending on material

Με d=6,6cm / p=0,11 / l=1,5cm και r=0,6cm θα παρουμε μια συχνότητα συντονισμού fo = 444Hz



[symos]

Κάποιος με εμπειρία, μπορεί να μου πει αν πειράζει να βάλω τους ορθοστάτες ανα 100; Όσο είναι το cocopren δλ

Μόνο copopren θα βάλεις ή και κάτι άλλο από πίσω; Γιατί από εμπειρία μπορώ να σου πω ότι το copopren κόβεται εύκολα ενώ άλλα ινώδη υλικά (π.χ. aritherm) όχι τόσο. Οπότε αν είναι να κόψεις κάτι, καλύτερα το copopren.



[fotis90]

Για τις διατρητες σανίδες απο γύψο ή ξύλο με βάση αυτά που διάβασα από μελέτες και κείμενα που κυκλοφορούν στο διαδίκτυο αναφέρονται τα εξής.

Πρόκειται φυσικά για ενεργές διατάξεις απορρόφησης, δηλαδή κατατάσσονται στην ίδια κατηγορία με τους Helmholtz resonator & plate resonators.
Αυτού του τύπου οι διατάξεις τοποθετουνται στα σημεία μέγιστης πιέσης που εμφανίζονται στα τοιχωματικά όρια.
,,Absorption through air resonance occurs in Helmholtz resonators, perforated and slotted plate absorbers instead, with both mass and spring being formed by the air itself.
,,With all three types, it is possible that the plate itself is additionally stimulated to vibrate becomes. This can certainly be desirable, although it is then a mixture of two
absorption principles.,,
You choose the dimensions of the mouth openings and the distance between the plate and the wall accordingly, this air-mass-spring system acts as a resonance absorber,,
Με αναλογίες διάτρησης κάτω από 10%, η πλάκα λειτουργεί εν μέρει σαν μεμβρανη συντονισμού.

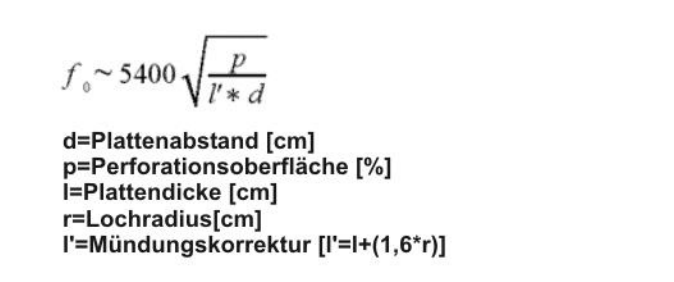

Υπάρχει ενας τύπος που κατά προσέγγιση δίνει την συχνότητα συντονισμού για τις διάτρητες.
Βλέπω οτι δουλεύει στην παρακάτω περίπτωση. Με την προσθήκη πορώδους ή ινώδους υλικού απορρόφησης πίσω ή μπροστά απο την πλάκα η συμπεριφορά της αλλάζει.
View attachment 349572

d= απόσταση από τον τοίχο
p= επιφάνεια των τρυπών ως ποσοστό
l=παχος σανιδας
r= ακτίνα της τρύπας
l= συντελεστής διόρθωσης του ανοίγματος.

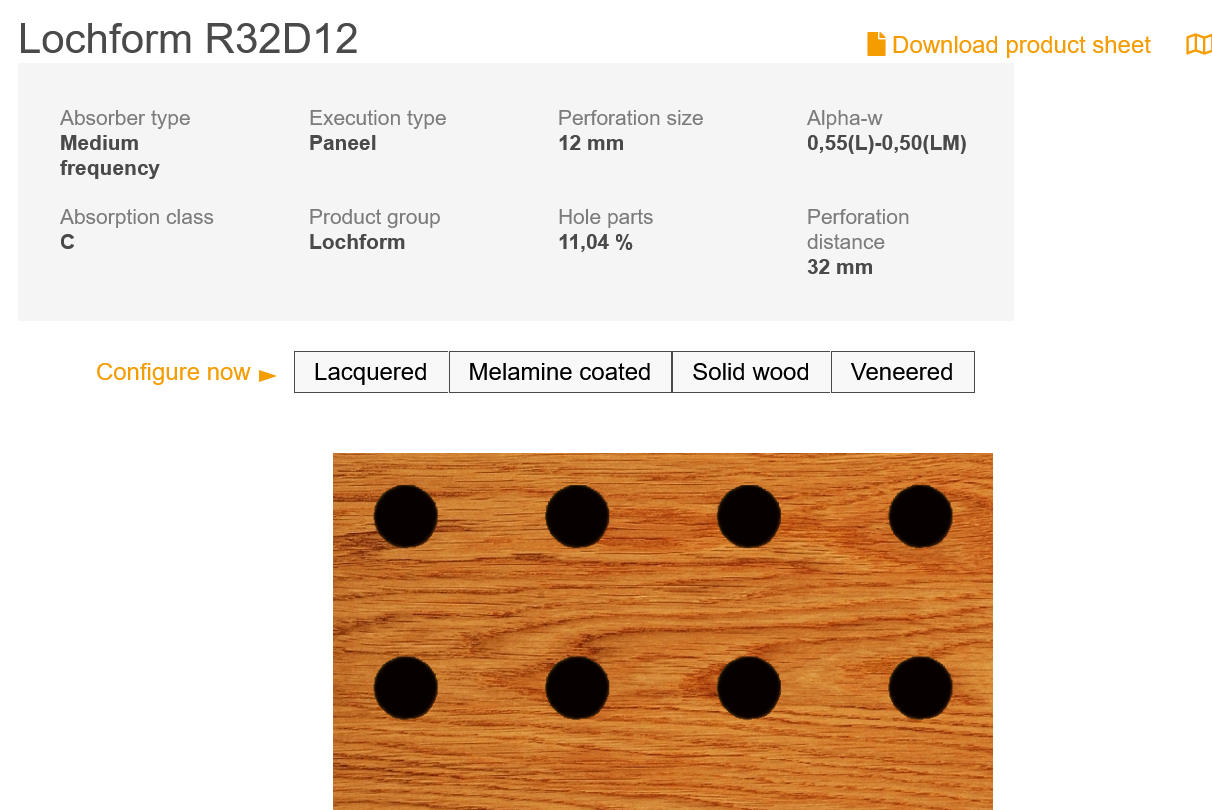

Ας παρουμε την παρακάτω διάτρητη.
View attachment 349575
Thickness: 15-19mm depending on material

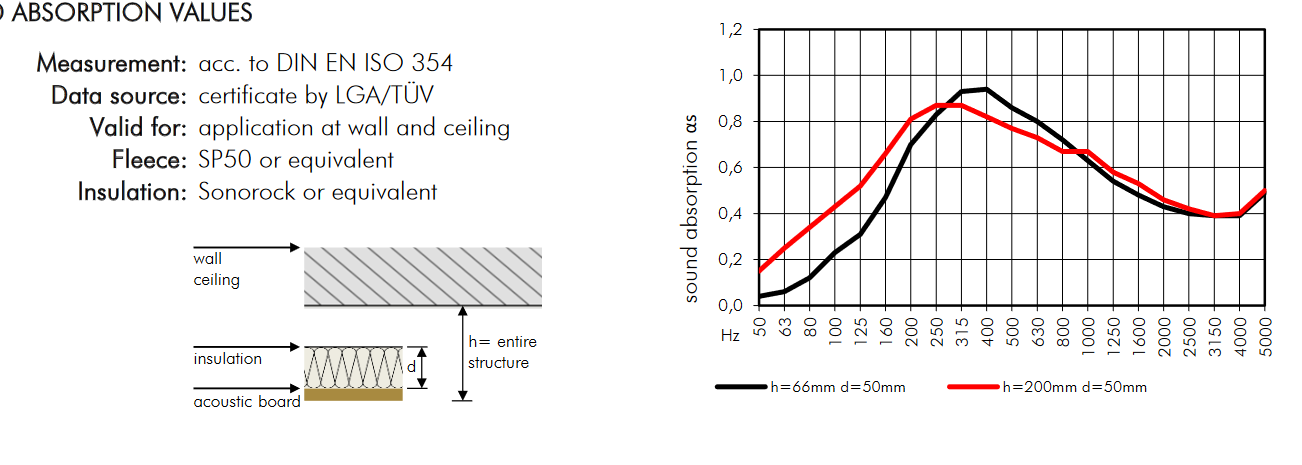

Με d=6,6cm / p=0,11 / l=1,5cm και r=0,6cm θα παρουμε μια συχνότητα συντονισμού fo = 444Hz


View attachment 349578

Βάση αυτού του σκεπτικού, θα πρέπει πρώτα να βάλω το υλικό στους σκελετούς, να μετρήσω και μετά να βάλω το ανάλογο διάτρητο υλικό.



[Ν.Κ.]

Βάση αυτού του σκεπτικού, θα πρέπει πρώτα να βάλω το υλικό στους σκελετούς, να μετρήσω και μετά να βάλω το ανάλογο διάτρητο υλικό.

Πριν βάλεις οτιδήποτε πρέπει να μετρήσεις τον χώρο έτσι όπως είναι.
Το να μετρήσεις την απορρόφηση που θα βάλεις χωρίς την σανίδα δεν έχει κανένα νόημα διότι μιλάμε για εντελώς διαφορετικές καταστασεις
