Joint DIY

[Costas Coyias]

Ε, ανέβασε την απόκριση...



[anemelos]

Απάντηση: Joint DIY

Μπάφλα μπάσου

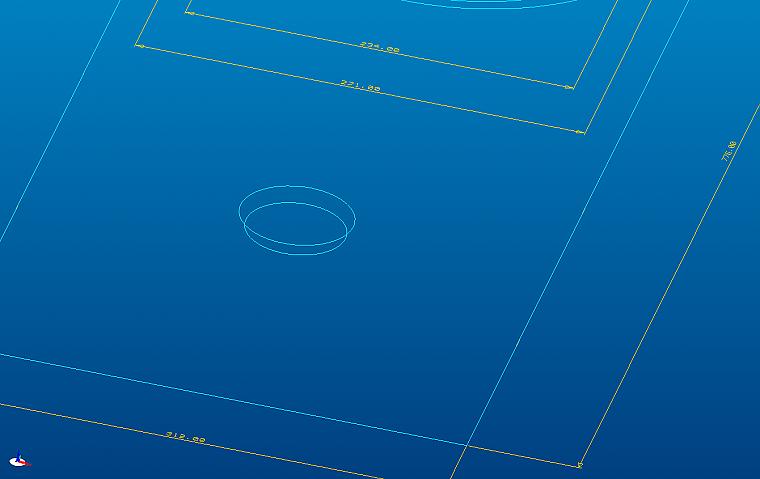

Οι διαστάσεις γράφουν
776 ύψος Χ 312 πλάτος
και οι οπές 271 η μεγάλη 234 η μικρή

όλα σε χιλιοστά.



[anemelos]

Απάντηση: Joint DIY

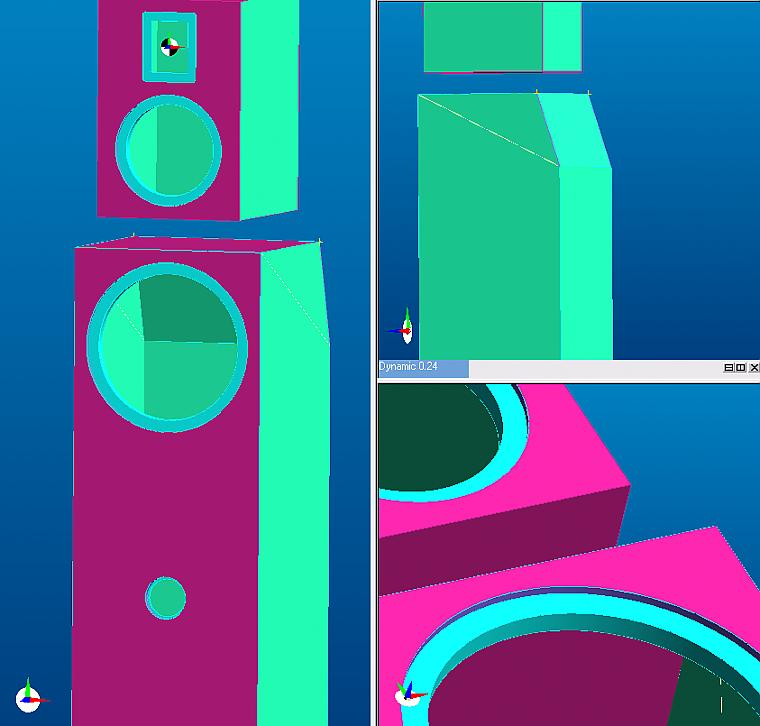

Και μια πιο ολοκληρωμένη άποψη



[Gebreselassie]

Ρε εσύ εκτός από ανέμελος, είσαι και μεγάλος ταλέντος λέμε. :615:

...



[anemelos]

Απάντηση: Joint DIY

Απόσταση μεταξύ κουτιών 50,23 χιλιοστά, απόσταση κέντρου tweeter με κέντρο woofer 479,53 χιλιοστά.

Μένει τώρα να υπολογιστούν οι όγκοι των κουτιών. :123:



[Μιχαλης Σπερτος]

Re: Απάντηση: Joint DIY

Και μια πιο ολοκληρωμένη άποψη

Εαν δεν κανω λαθος εχουμε πει για κλειστο κουτι για το γουφερ, οποτε η τρυπα για το Bass Reflex δεν πρεπει να υπαρχει.

Ομως το κλειστο κουτι, ως γνωστον θα εχει μικροτερη προεκταση στα χαμηλα.
Επισης να εξηγησουμε οτι εχει προβλεφθει μια κλιση στην επανω πλευρα της καμπινας του γουφερ για μια σειρα απο λογους.
Πρωτον, η εσωτερικη κλιση θα σπαει καπως την απευθειας αντανακλαση του γουφερ.
Δευτερον, εκει αναμεσα δημιουργειται χωρος για το κροσοβερ, καθως και για τα τερμιναλ στην εξωτερικη κεκλιμενη επιφανεια.
Τριτον, γινεται μια αισθητικα καλυτερη ενσωματωση της επανω με την κατω καμπινα.



[Μιχαλης Σπερτος]

Ρε εσύ εκτός από ανέμελος, είσαι και μεγάλος ταλέντος λέμε. :615:

...

Σαν να σε βλεπω να τα ζαχαρωνεις.
Εαν ειναι ετσι πες τι αλλο θελεις τωρα που γυριζει.
Χρωματακι ?
Λακα Κροκί / Granite textured ?



[thanasis k.]

Απάντηση: Joint DIY

προσοψη απο αλουμινιο και μαυρη γυαλιστερη λακα το υπολοιπο;



[Costas Coyias]

Χρωματακι ?
Λακα Κροκί?

Τς - τς - τς, πολύ ζεστό!



[Costas Coyias]

Granite textured ?

Τς - τς - τς, πολύ βαρύ!



[Costas Coyias]

Re: Απάντηση: Joint DIY

προσοψη απο αλουμινιο και μαυρη γυαλιστερη λακα το υπολοιπο;

Τς - τς - τς, πολύ κρύο!



[Tzimisce]

Re: Απάντηση: Joint DIY

Τς - τς - τς, πολύ κρύο!

Τς - τς - τς, πολύ γκρινιάρης!



[anemelos]

Απάντηση: Joint DIY

Ρε εσύ εκτός από ανέμελος, είσαι και μεγάλος ταλέντος λέμε. ...

Ευχαριστώ. :121: Ακόμα είναι κάτι πρόχειρο, δεν είναι η τελική μορφή, που θα εξαρτηθεί από το ποιος θα κάνει την κατασκευή των καμπινών.
Είναι πάντως η ώρα να μελετήσει η Ο.Δ. τον τρόπο να συγκεντρωθούν οι συνεισφορές. Αναμένω νέα.

Εαν δεν κανω λαθος εχουμε πει για κλειστο κουτι για το γουφερ, οποτε η τρυπα για το Bass Reflex δεν πρεπει να υπαρχει.

Ομως το κλειστο κουτι, ως γνωστον θα εχει μικροτερη προεκταση στα χαμηλα.
Επισης να εξηγησουμε οτι εχει προβλεφθει μια κλιση στην επανω πλευρα της καμπινας του γουφερ για μια σειρα απο λογους.
Πρωτον, η εσωτερικη κλιση θα σπαει καπως την απευθειας αντανακλαση του γουφερ.
Δευτερον, εκει αναμεσα δημιουργειται χωρος για το κροσοβερ, καθως και για τα τερμιναλ στην εξωτερικη κεκλιμενη επιφανεια.
Τριτον, γινεται μια αισθητικα καλυτερη ενσωματωση της επανω με την κατω καμπινα.

Κατάλαβα κλειστό μόνο το πάνω, αλλά επίσης το ανάκλασης κερδίζει και σε εμφάνιση, εκτός της χαμηλότερης απόκρισης. Από μένα όλα παίζουν, πέστε και το αλλάζουμε.
Η ιδέα του κυρτού πίσω μέρους είναι του Μιχάλη, για τους λόγους που εξήγησε. Αμέσως συμφώνησα γιατί το βρήκα σωστό. Αλλά μάλλον το κυρτό μέρος είναι κοντό, θα κάνω μετατροπή και ανεβάζω δείγμα.

Τς - τς - τς, πολύ γκρινιάρης!

:142:
Καλά λέει, άσε τη γρίνια και βγάλε πλάτος βάθος.
Να τελειώνουμε με τις διαστάσεις, ώστε να πέσουν οι τελικές "πινελιές".

Όσο για την αλουμινένια πρόσοψη, κοστίζει μόνο η αγορά των υλικών (2 πλάκες) περίπου 380 ευρώ, συν κανα κατοστάρικο μαύρη ανοδίωση (όπως πρότεινε ο μεσιέ Κωνσταντάν), άρα το θεωρώ υπερβολικό και προτείνω να μη γίνει. Αυτό φυσικά δεν εμποδίζει όποιον θέλει να το κατασκευάσει έτσι, να το κάνει, μια και θα είναι δημοσιευμένα τα μέτρα και είναι δεδομένη η δική μου βοήθεια, που βρίσκει υλικά και που μπορεί να το πάει για κατεργασία. :144:



[anemelos]

Απάντηση: Joint DIY

Λίγο πιο ολοκληρωμένο, μεγάλωσα επίσης το ύψος του λοξού κοψίματος. Μου φαίνεται ομορφότερο αλλά είναι και λειτουργικότερο. :403:



[Μιχαλης Σπερτος]

Κυριοι κανενας αλλος τιποτα ?



[thanasis k.]

Απάντηση: Joint DIY

Τον ελεγχουμε εμεις
μια χαρα παει

δεν πιστευω να το βγαλετε
σε ροζακι.



[platon]

Ειμαι και γω της γνωμης, η μπαφλα να γινει απο mdf και οχι απο αλουμινιο και τα παραπανω χρηματα να πανε σε καλυτερα υλικα του κρος ή ακομα και σε καλυτερες μοναδες.,



[anemelos]

Απάντηση: Joint DIY

Τον ελεγχουμε εμεις μια χαρα παει

δεν πιστευω να το βγαλετε σε ροζακι.

Νιώθω, είναι αλήθεια το άγρυπνο μάτι σου πάνω μου. :119:

Γιατί τι έχει το ροζουλί; Μια χαρά είναι, έχει και μεγάλο w.a.f. ! :142:
Εξάλλου τα πλαϊνά είναι aquamarine, εντελώς καλοκαιρινή διάθεση έχει ο σχεδιαστής! :121:



[Costas Coyias]

Κυριοι κανενας αλλος τιποτα ?

Ένα κροσόβερ περιμένουμε τζάνε μ'...



[Μιχαλης Σπερτος]

Ένα κροσόβερ περιμένουμε τζάνε μ'...

Ετοιμασου.
Ερχεται εντος ΣΚ (με το συμπαθειο)
